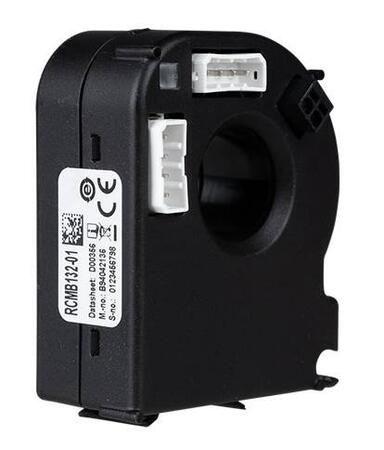

RCMB132-01 - Monitor reziduálních proudů
Kompaktní monitor AC/DC reziduálních proudů pro montáž na DIN lištu
Kompaktní a citlivý monitor AC/DC reziduálních proudů dle ČSN EN IEC 62020-1 určený pro montáž na DIN lištu s rozhraním RS-485 a protokolem Modbus RTU. Rozsah hodnoty reakce IΔn 3,5...100 mA DC/RMS.
Dotaz na produktPorovnat
Varianty k produktu RCMB132-01 - Monitor reziduálních proudů (1)
AC,DC +-100mA, DC...2kHz
Modbus RTU
Montáž na DIN lištu
Volitelné příslušenství k RCMB132-01 - Monitor reziduálních proudů

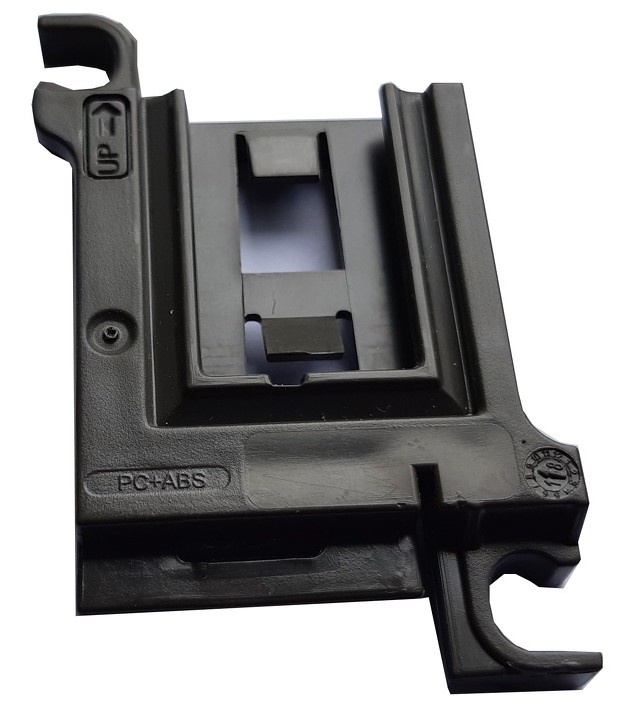

Příchytka je součástí balení transformátoru CTAC20..., CTBC20....
Popis výrobku
- Monitorování AC/DC reziduálních a poruchových proudů pro účely preventivní údržby
- Vysoké rozlišení pro implementaci monitoringu unikajícího proudu
- Přenos měřených hodnot a alarmů prostřednictvím rozhraní RS-485 s protokolem Modbus RTU
- Frekvenční rozsah DC…2 kHz
- Kompaktní provedení, jmenovitá zátěž až In = 32 A
- Citlivost i na malé proudy díky plně stíněnému měřicímu proudovému transformátoru
- Trvalá kontrola připojení vestavěného měřicího transformátoru
- Integrovaný interní test
- Napájecí napětí DC 12…24 V
- Montáž na DIN lištu
Rozšířené informace
Monitor AC/DC reziduálních a poruchových proudů pro uzemněné sítě do napětí 300 V a jmenovitý proud až 32 A. Přístroj je určen pro montáž na DIN lištu. Pro vyčítání měřených hodnot slouží rozhraní RS-485 s protokolem Modbus RTU. Monitor má dva samostatné alarmové výstupy, jeden pro RMS hodnotu a druhý pro DC hodnotu.
Aplikace
- Rozváděče pro datová centra
- Inteligentní zásuvky
- Implementace na desku plošných spojů
Funkce
Přístroj monitoruje současně AC i DC proudy, které procházejí fázovými vodiči a nulovým vodičem. RMS hodnota se vypočítává z DC složky obsažené v reziduálním proudu a z AC složky s frekvencemi až do 2000 Hz. V případě detekce proudů nad nastavenými hodnotami reakce jsou aktivovány příslušné výstupní kontakty (S1 pro DC, S2 pro RMS). Elektronika přístroje trvale monitoruje připojení interního měřicího transformátoru.
Rozhraní RS-485 s protokolem Modbus RTU slouží pro:
- vyčítání RMS hodnoty proudu (aktualizace měření každých 180 ms),
- přenos alarmů,
- nastavení hodnot reakce,
- spuštění vnitřního testu přístroje.
Sběrnice RS-485 umožňuje sériové zapojení více přístrojů. Pro tyto účely je monitor vybaven dvěma identickými konektory pro rozhraní RS-485.
Poznámka:
Při sepnutí kontaktu S2 (RMS) je automaticky aktivován i kontakt S1 (DC).

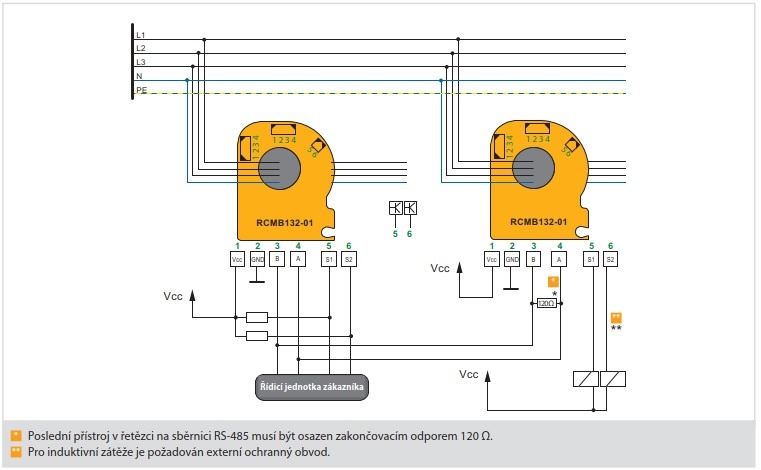

Schéma zapojení
Technické údaje
Parametry
| Výstupní relé | - |
|---|---|
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 2 kHz |
| Počet měřících kanálů | 1 |
| Pracovní režim výstupních relé | - |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | NE |
| Rozhraní BMS | Ne |
| Modbus RTU | Ano |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -25 °C … 70 °C |
| Poznámka | Kmitočtový rozsah: DC...2000 Hz, Prahové hodnoty lΔn1: 3,5...100 mA, Prahové hodnoty lΔn2: 3,5...100 (RMS-efektivní hodnota) |
| Izolace podle IEC 60664-1 | |
| Primární obvod | monitorované primární vodiče |
|---|---|
| Sekundární obvod |
Vcc, GND, A, B, S1, S2 |
| Všechny níže uvedené hodnoty se vztahují k izolaci mezi primárním a sekundárním obvodem: | |
|
300 V III 4 kV |
| Jmenovité napětí izolace | 320 V |
| Stupeň znečištění | 2 |
| Ochranné oddělení (zesílená izolace) | mezi primárním a sekundárním obvodem |
| Napěťový test podle IEC61010-1 | AC 2,2 kV |
| Parametry napájení | |
| Napájecí napětí Us | DC 12...24 V |
|---|---|
| Pracovní rozsah napájecího napětí | ±20 % |
| Zvlnění | 100 mV |
| Vlastní spotřeba | < 0,75 W |
| Měřicí obvod | |
| Vnitřní průměr měřicího proudového transformátoru |
15 mm |
|---|---|
| Vyhodnocení měřené hodnoty | DC, RMS |
| Měřicí rozsah | AC/DC ± 300 mA |
| Charakteristika podle IEC 60755 | AC/DC proudy, typ B |
| IΔn1: Hodnota reakce Tolerance hodnoty reakce: |
|
| IΔn2: Hodnota reakce Tolerance hodnoty reakce: DC...1 kHz 1...2 kHz |
|
| Výstupní rozsah | 0...100 mA RMS |
| Rozlišení | < 0,2 mA |
| Frekvenční rozsah | DC...2 kHz |
| Perioda měření | 180 ms |
| Jmenovitý zátěžový proud In | 32 A |
| Pracovní nejistota | |
| DC...500 Hz | ± (5 % + 0,5 mA) |
|---|---|
| 501...1000 Hz | ± (15 % + 0,5 mA) |
| 1...2 kHz | ± (50 % + 0,5 mA) |
| Doba reakce | |
| Doba reakce tae (včetně času přepnutí relé v délce 10 ms): pro 1 x IΔn pro 2 x IΔn pro 5 x IΔn |
|
|---|---|
| Čas zotavení tb | ≤ 2 s |
| Výstupy | |
| Rozhraní | RS-485 |
|---|---|
| Protokol | Modbus RTU |
| Spínané výstupy S1, S2 | Otevřený kolektor, odolnost vůči zkratu není zaručena |
| Přiřazení hodnot reakce IΔn1 (DC) IΔn2 (RMS) |
S1 S2 |
| Spínací parametry | 40 V/50 mA |
| Výstupní napětí - nízká úroveň | 0...0,6 V |
| Výstupní napětí - vysoká úroveň | 3,1...3,6 V |
| Hystereze | ≤ 30 % |
| Všeobecná data | |
| EMC | podle ČSN EN IEC 62020-1 |
|---|---|
| Rozsah pracovních teplot | -25…+70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoliv pozici |
| Stupeň krytí | IP30 |
| Třída hořlavosti | UL94 V-0 |
| Doba životnosti pro 40 °C | 10 let |
()* = tovární nastavení
