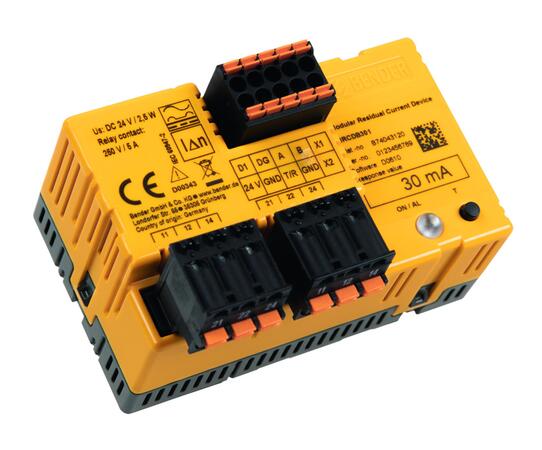

RCMB300 - Modulární monitor reziduálních proudů
Modulární monitor střídavých a stejnosměrných reziduálních proudů typu B a B+ podle IEC60755 a ČSN EN IEC 62020-1.
Modulární řada vysoce citlivých monitorů AC a DC reziduálních proudů pro monitorování uzemněných TN nebo TT sítí, ve kterých se vyskytují nebo mohou vyskytovat stejnosměrné reziduální proudy. Hodnota reakce 10 mA...10 A v závislosti na typu měřicího proudového transformátoru (vnitřní průměr 20 až 210 mm).
Dotaz na produktPorovnat
Varianty k produktu RCMB300 - Modulární monitor reziduálních proudů (1)
Měřicí rozsah 5 mA...20 A
Us = 19,2...28,8 V
Použití z měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Volitelné příslušenství k RCMB300 - Modulární monitor reziduálních proudů

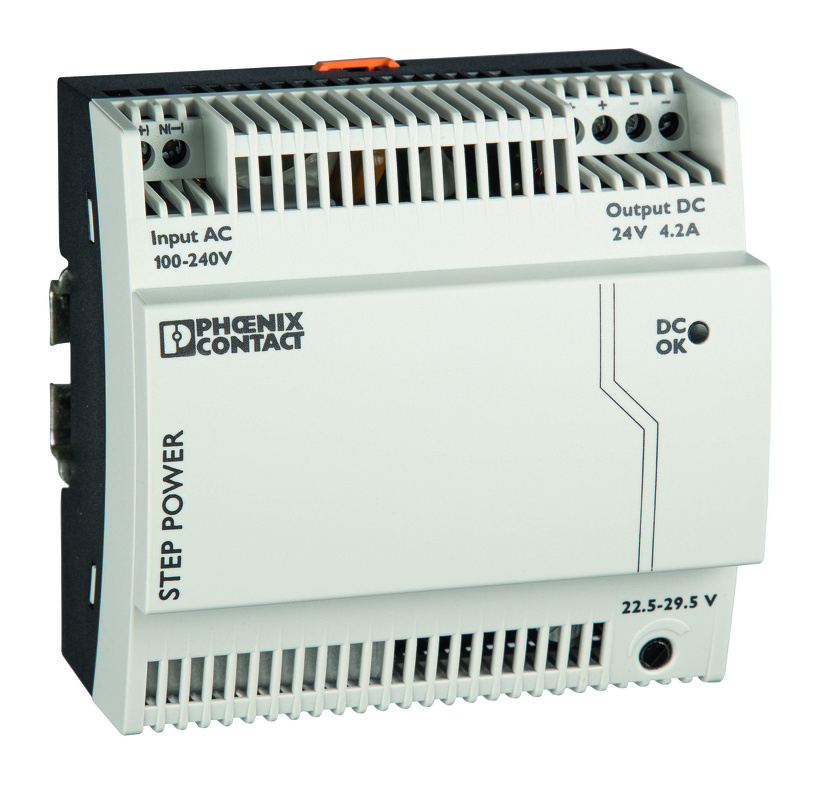

Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Popis výrobku
- Trvalé monitorování stejnosměrných a střídavých reziduálních proudů typu B a B+ podle norem IEC 60755, VDE 0664-400 až do hodnoty 20 A
- Samostatné měření AC a DC složky proudu včetně hodnoty RMS
- Přístroj je tvořen vyhodnocovacím elektronickým modulem RCMB301 a měřicím transformátorem proudu řady CTBCxxx(P) o vnitřním průměru 20, 35, 60, 120 nebo 210 mm
- Dvě samostatně nastavitelné hodnoty reakce (výstraha, alarm) v rozsahu 10 mA...10 A v závislosti na typu měřicího proudového transformátoru
- Rozhraní RS-485 s protokolem Modbus RTU pro vyčítání měřených hodnot a nastavování parametrů
- Dvě samostatná výstupní alarmová relé K1 a K2 s přepínacími kontakty (galvanicky oddělená)
- Kmitočtový rozsah DC…100 kHz
- Kombinované tlačítko TEST/RESET
- Indikace provozního stavu pomocí LED: překročení hodnoty reakce, poruchy a stavové zprávy
- Vyměnitelný elektronický modul - modul lze vyměnit bez nutnosti demontáže měřicího proudového transformátoru, není tak nutné odpojovat měřené vodiče
- Snadná instalace na DIN lištu (CTBC20, 35) nebo pomocí šroubů (CTBC60, 120, 210)
- Možnost rozšíření nebo dodatečná úprava funkcionalit v případě změn požadavků na monitorování
- Odolnost vůči velkým zátěžovým nebo spínacím proudům díky magnetickému stínění měřicích transformátorů (verze CTBC20P…210P)
- Trvalá kontrola připojení měřicího transformátoru na bázi cyklického testovacího proudu
- Napájecí napětí DC 24 V
- Upozornění: při samostatném objednání vyhodnocovacího modulu a měřicího proudového trasnformátoru je nutná vzájemná kalibrace před uvedením do provozu !!!
Rozšířené informace
Modulární řada monitorů reziduálních proudů RCMB300 je určena pro monitorování střídavých i stejnosměrných poruchových proudů v uzemněných TN nebo TT sítích. Přístroje umožňují měření reziduálních proudů až do hodnoty IΔ = 20 A ve frekvenčním rozsahu DC...100 kHz.
Přístroj umožňuje samostatně nastavit dvě hodnoty reakce (výstraha - předalarm IΔn1, alarm IΔn2). Nastavení „předalarmu“ v rozsahu 50...100 % hodnoty reakce IΔn2 umožňuje rozlišit stav předběžného varování a alarmu.

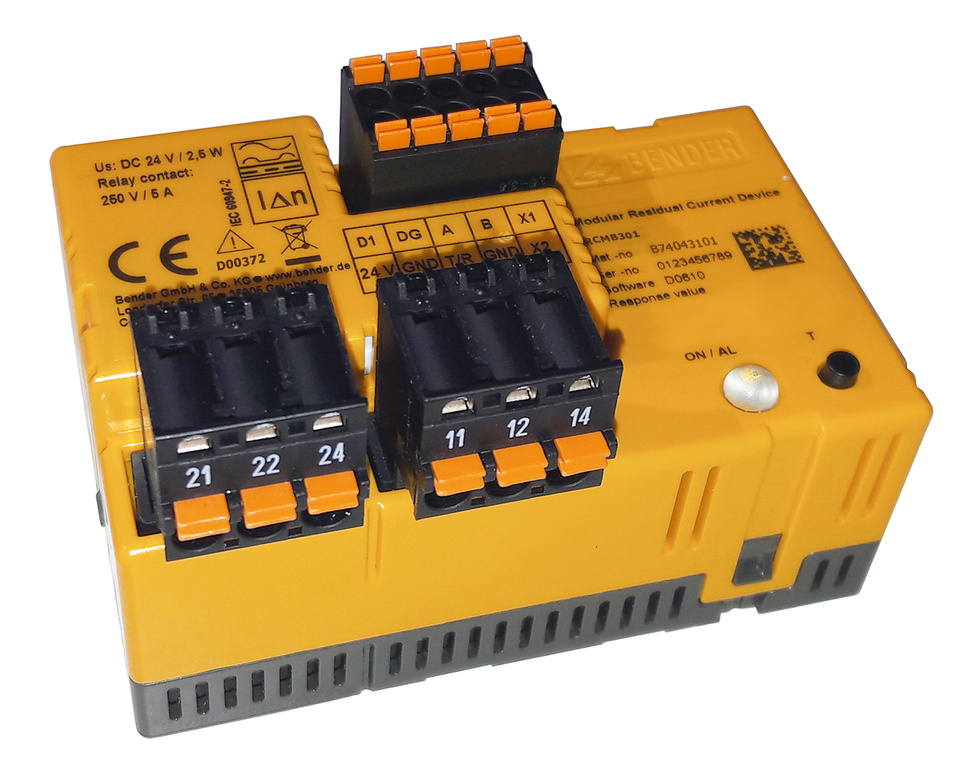

Monitor reziduálních proudů řady RCMB300 je tvořen vyhodnocovacím modulem elektroniky RCMB301 a měřicím transformátorem proudu řady CTBCxxx(P) o vnitřním průměru 20, 35, 60, 120 nebo 210 mm. Přístroj je vybaven rozhraním RS485 s protokolem Modbus RTU pro vyčítání měřených hodnot a nastavování parametrů.
Dále monitor disponuje následujícími rozhraními: dvěma samostatnými, galvanicky oddělenými relé, svorkami pro připojení externího tlačítka TEST/RESET a vizualizací provozních stavů prostřednictvím dvoubarevné LED. Přístroj je napájen stejnosměrným napětím 24 V.
Aplikace
- Citlivé monitorování AC/DC reziduálních proudů v uzemněných sítích (TN a TT systémy)
- Samostatné vyhodnocování AC složky, DC složky a RMS hodnoty proudu
Funkce
Po připojení napájecího napětí Us je aktivováno zpoždění při spuštění tan (je-li nastaveno). Případné změny naměřené hodnoty reziduálního proudu v tomto časovém intervalu nemají vliv na spuštění ALARM relé. Vlastní měření reziduálních proudů zajišťuje měřicí transformátor proudu, na jehož těle je upevněn modul elektroniky. Jestliže naměřená hodnota překročí nastavenou hodnotu reakce, je aktivováno zpoždění reakce ton. Pokud neklesne monitorovaná hodnota zpět pod nastavenou hodnotu reakce do konce doby zpoždění ton, ALARM relé K2 sepne a vestavěná LED se rozsvítí červeně. Jakmile reziduální proud klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění toff. Po skončení tohoto zpoždění přepne ALARM relé zpět do výchozího stavu a LED začne svítit zeleně. Kromě hodnot pro ALARM umožňuje přístroj nastavit samostatnou hodnotu reakce také pro výstrahu (předalarm) včetně možnosti sepnutí relé K1.
Modul elektroniky RCMB301 trvale monitoruje jak stav připojení k měřicímu transformátoru, tak i funkci vlastního měření reziduálního proudu.
Test
Vnitřní test přístroje se aktivuje stisknutím vestavěného tlačítka "T", případně pomocí externího tlačítka po dobu 5...10 s. Test může být spuštěn také příkazem v protokolu Modbus RTU (po sběrnici RS485).
Normy
Monitory reziduálních proudů RCMB300 odpovídají požadavkům:
- IEC 60755
- VDE 0664-400
Technické údaje
Parametry
| Signalizace | LED |
|---|---|
| Výstupní relé | 2 |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 100 kHz |
| Počet měřících kanálů | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 30 mA … 3 A |
| Zpoždění reakce ton | 0,05 s … 3600 s |
| Zpoždění při spuštění t | 0 … 3600 s |
| Zpoždění uvolnění toff | 0 … 3600 s |
| Pracovní režim výstupních relé | N/C nebo N/O |
| Montáž na DIN lištu | Dle velikosti transformátoru |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ne |
| Modbus RTU | Ano |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -25 °C … 70 °C |
| Poznámka | Kmitočtový rozsah: DC...100 000 Hz |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Definice Měřicí obvod (IC1) Řídicí obvod (IC2) Výstupní obvod 1 (IC3) Výstupní obvod 2 (IC4) |
|
|---|---|
| Jmenovité napětí izolace | 800 V |
| Kategorie přepětí | III |
| Jmenovité impulsní výdržné napětí IC1/(IC2-IC4) IC2/(IC3-IC4) IC3/IC4 |
|
| Jmenovité napětí izolace IC1/(IC2-IC4) IC2/(IC3-IC4) IC3/IC4 |
|
| Stupeň znečištění |
2 |
| Ochranné oddělení (zesílená izolace) mezi | IC2/(IC3-IC4): 300 V |
| Základní izolace mezi | IC1/(IC2-IC4): 800 V IC3/IC4: 300 V |
| Test dielektrika podle IEC61010-1 | AC 2,2 kV |
| Parametry napájení | |
| Napájecí napětí Us | DC 24 V |
|---|---|
| Pracovní rozsah Us | ±20 % |
| Vlastní spotřeba | ≤ 2,5 W |
| Měřicí obvod, monitorovaná síť | |
| Charakteristika podle IEC 62020 a IEC/TR 60755 |
AC/DC proudy, typ B |
|---|---|
| Měřicí rozsah | 5 mA...20 A |
| Jmenovitá hodnota reakce IΔn | 30 mA...3 A, nastavitelná (z výroby nastaveno 30 mA) |
| Hodnota výstrahy (pre-alarm) | 50…100 % IΔn, nastavitelná (z výroby nastaveno 60 %) |
|
Jmenovitý proud In
CTBC20 při IΔn = 30 mA
CTBC20 při IΔn = 300 mA
CTBC20P
CTBC35 při IΔn = 30 mA
CTBC35 při IΔn = 300 mA
CTBC35P
CTBC60 při IΔn = 30 mA
CTBC60 při IΔn = 300 mA
CTBC60P
CTBC120 při IΔn = 100 mA
CTBC120 při IΔn = 100 mA
CTBC210 při IΔn = 300 mA
CTBC210 při IΔn = 100 mA
CTBC210P při IΔn = 300 mA
|
40 A
63 A
80 A
80 A
125 A
160 A
160 A
250 A
320 A
330 A
630 A
630 A
630 A
1000 A
|
| Pracovní nejistota | ±17,5 % |
| Hodnoty reakce nastavitelné ve vyhodnocovacím modulu | |
| CTBC20, CTBC20P | 10 mA...500 mA |
|---|---|
| CTBC35, CTBC35P, CTBC60, CTBC60P | 30 mA...10 A |
| CTBC120P, CTBC210P | 100 mA...10 A |
| CTBC120, CTBC210 | 300 mA...10A |
| Specifické časy | |
| Zpoždění reakce ton | 50 ms...60 min (z výroby nastaveno 0 s) |
|---|---|
| Zpožděni při spuštění tan | 0 s...60 min (z výroby nastaveno 0 s) |
| Zpoždění uvolnění toff | 0 s...60 min (z výroby nastaveno 1 s) |
| Doba reakce tae při 1 × IΔn při 2 × IΔn při 5 × IΔn |
≤ 230 ms ≤ 180 ms ≤ 70 ms |
| Doba vybavení tan | tan = tae + ton |
| Doba zotavení tb | ≤ 1 s |
| Indikace | |
| Barevná LED | viz. Technická data ke stažení |
|---|---|
| Vstupy | |
| T/R, GND | |
| Výstupy | ||
| Spínací prvky | dvě relé (K1, K2) s přepínacím kontaktem | |
|---|---|---|
| Pracovní režim | N/C nebo N/O (z výroby nastaveno N/C) |
|
| Alarmová relé | 250 V, 5 A | |
| Spínací parametry podle IEC 60947-5-1 | |||||
| Jmenovité spínací napětí AC | 250 V/250 V | ||||
|---|---|---|---|---|---|
| Kategorie užití | AC-13/AC-14 | ||||
| Jmenovitý spínací proud AC | 5 A/3 A | ||||
| Jmenovité spínací napětí DC | 220/110/24 V | ||||
| Kategorie užití | DC12 | ||||
| Jmenovitý spínací proud DC | 0,1/0,2/1 A | ||||
| Minimální hodnota spínacího proudu | 10 mA při DC 5 V | ||||
| Elektrická životnost - počet cyklů | 10.000 | ||||
| Parametry připojení - svorkovnice 1 | |
| Výrobce | Phoenix Contact DFMC 1.5/5-ST-3.5 BK |
|---|---|
| Pevný vodič | 0,2...1,5 mm2 |
| Splétané lanko | 0,2...1,5 mm2 |
| Splétané lanko s dutinkou | 0,25...0,75 mm2 |
| Parametry připojení - svorkovnice 2,3 | ||
| Výrobce | Phoenix Contact FKCVW 2.5/ 3-ST-5.08 |
|
|---|---|---|
| Pevný vodič | 0,2...2,5 mm2 | |
| Splétané lanko | 0,2...2,5 mm2 | |
| Splétané lanko s dutinkou | 0,25...2,5 mm2 | |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| EMC | podle ČSN EN IEC 62020-1 |
| Rozsah pracovních teplot | -25…70 °C |
| Montáž pomocí šroubů | CTBC20...60(P): M5 CTBC120...210(P): M6 |
| Stupeň krytí vnitřních komponent | IP40 |
| Stupeň krytí svorek | IP20 |
| Třída hořlavosti | UL94 V-0 |
| Hmotnost: | |
|
RCMB301
CTBC20 CTBC20P CTBC35 CTBC35P CTBC60 CTBC60P CTBC120 CTBC120P CTBC210 CTBC210P |
≤ 100 g |
Schéma zapojení
Články a informace
Související produkty

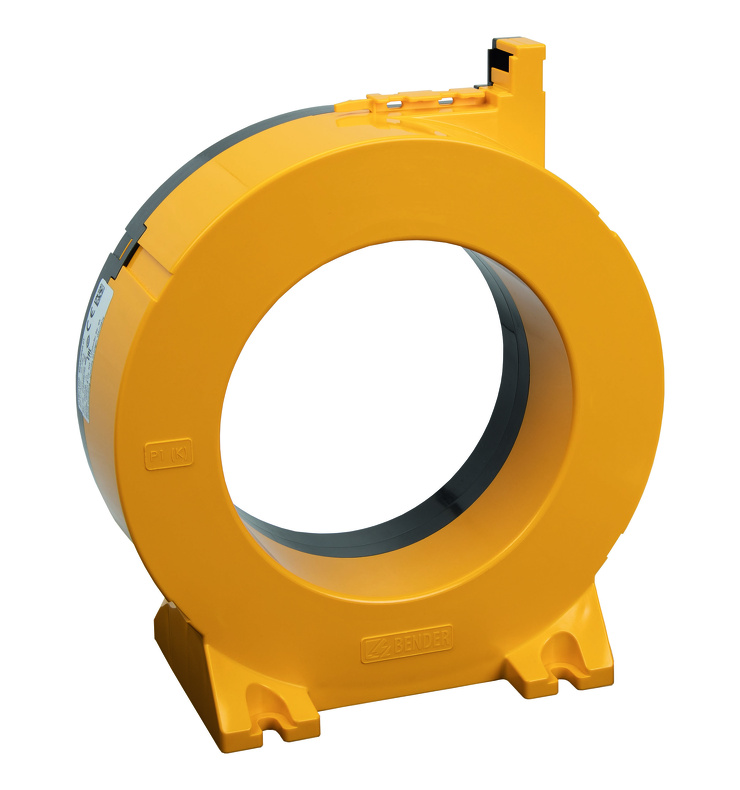

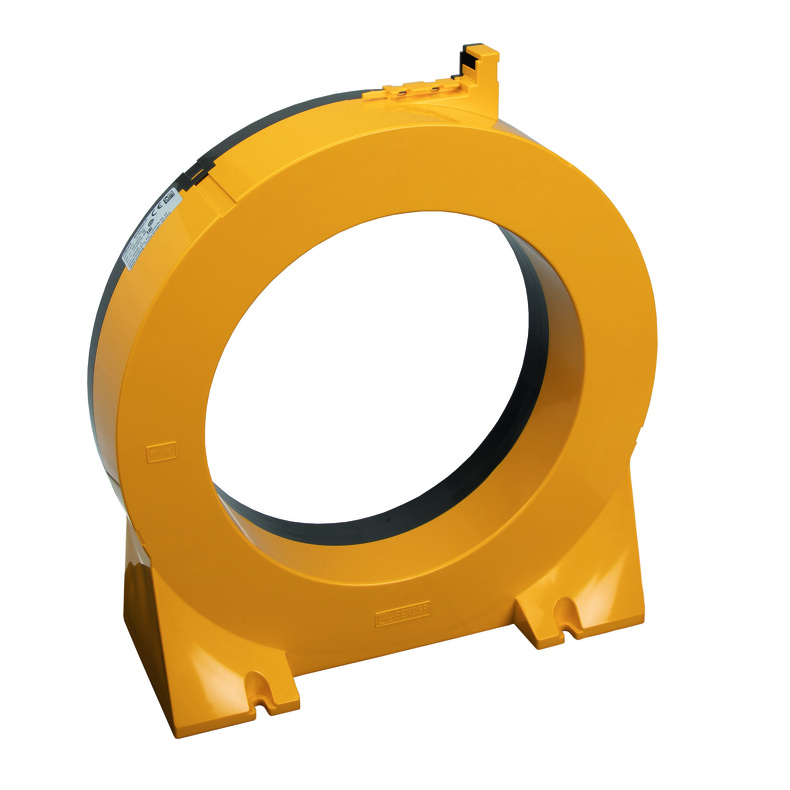

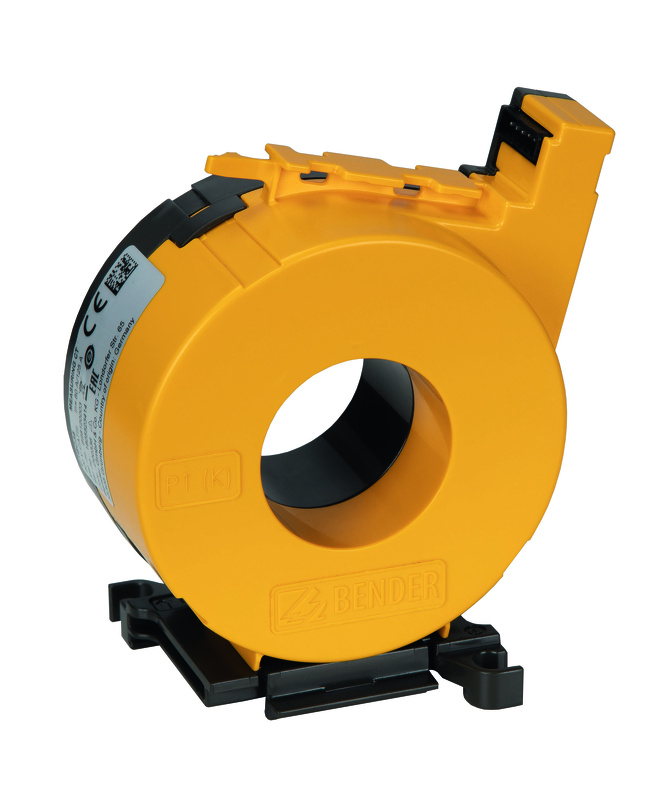

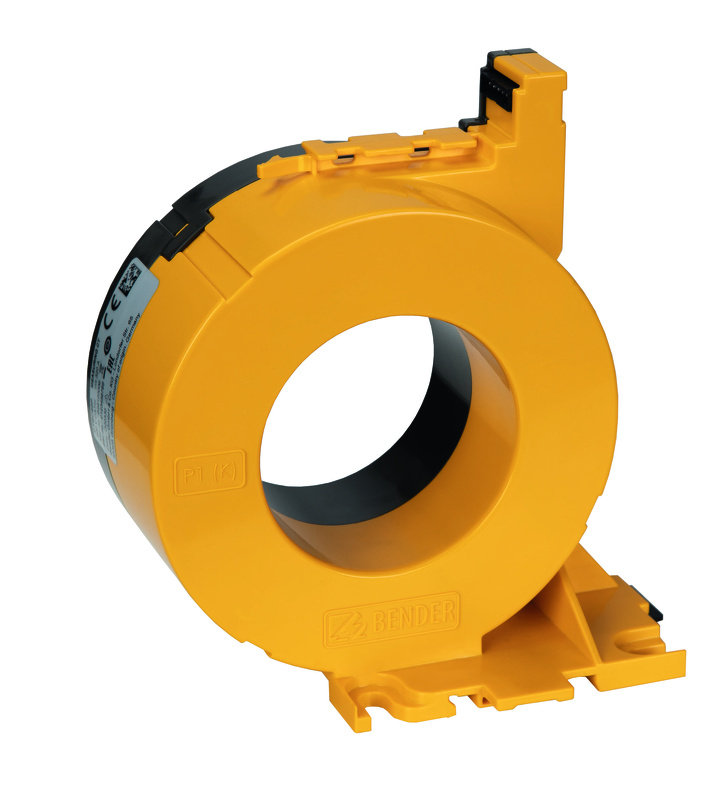

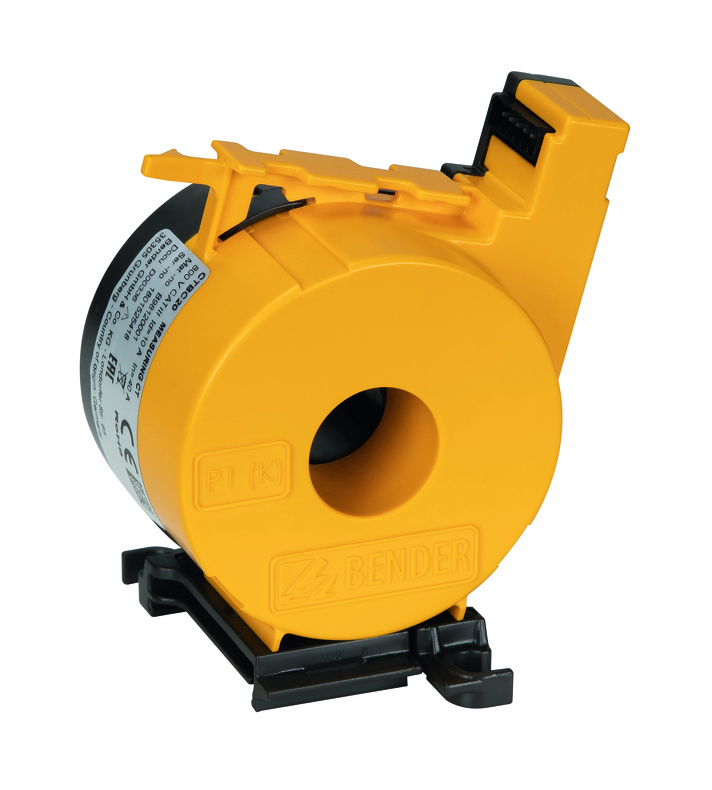

Měřicí proudové transformátory řady CTBC... s kruhovým otvorem a vysokou citlivostí na střídavé, pulsující i stejnosměrné proudy typu B určené pro měřicí a vyhodnocovací jednotky CTUB100, RCMB300 a MRCDB300.
Vysoce citlivý modulární monitor AC a DC reziduálních proudů pro monitorování uzemněných TN nebo TT sítí splňující přísné požadavky normy IEC 60947-2 přílohy M na ochranná zařízení MRCD.
Kombinace přístroje MRCDB300 a odpojovacího prvku, jehož čas vypnutí nesmí překročit 20 ms, slouží k ochraně osob, k prevenci proti vzniku požáru nebo k ochraně nepřetržité výroby (dle varianty přístroje).
Model MRCDB305 byl speciálně vyvinutý pro aplikace ve svařování.
