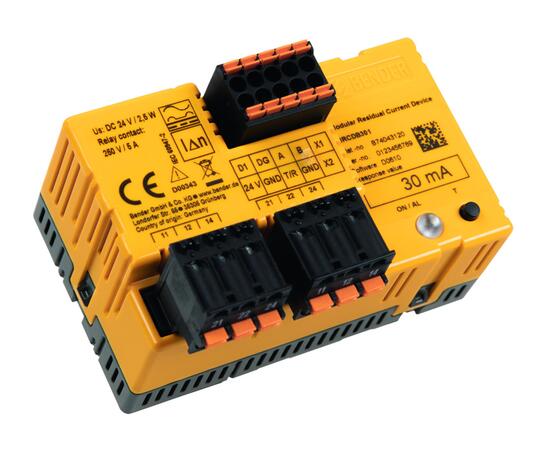

MRCDB300 - Stavebnicové proudové chrániče s ochrannou funkcí
Modulární monitor střídavých a stejnosměrných reziduálních proudů splňující požadavky na ochranná zařízení MRCD
Vysoce citlivý modulární monitor AC a DC reziduálních proudů pro monitorování uzemněných TN nebo TT sítí splňující přísné požadavky normy IEC 60947-2 přílohy M na ochranná zařízení MRCD.
Kombinace přístroje MRCDB300 a odpojovacího prvku, jehož čas vypnutí nesmí překročit 20 ms, slouží k ochraně osob, k prevenci proti vzniku požáru nebo k ochraně nepřetržité výroby (dle varianty přístroje).
Model MRCDB305 byl speciálně vyvinutý pro aplikace ve svařování.
Dotaz na produktPorovnat
Varianty k produktu MRCDB300 - Stavebnicové proudové chrániče s ochrannou funkcí (4)
Měřicí rozsah 5 mA...20 A
Us = 19,2...28,8 V
Použití s měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Měřicí rozsah 5 mA...20 A
Us = 19,2...28,8 V
Použití s měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Měřicí rozsah 5 mA...20 A
Us = 19,2...28,8 V
Použití s měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Us = 19,2...28,8 V
Použití s měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Pro aplikace s velkými zátěžovými proudy (>1 kA po dobu < 1 s)
Volitelné příslušenství k MRCDB300 - Stavebnicové proudové chrániče s ochrannou funkcí

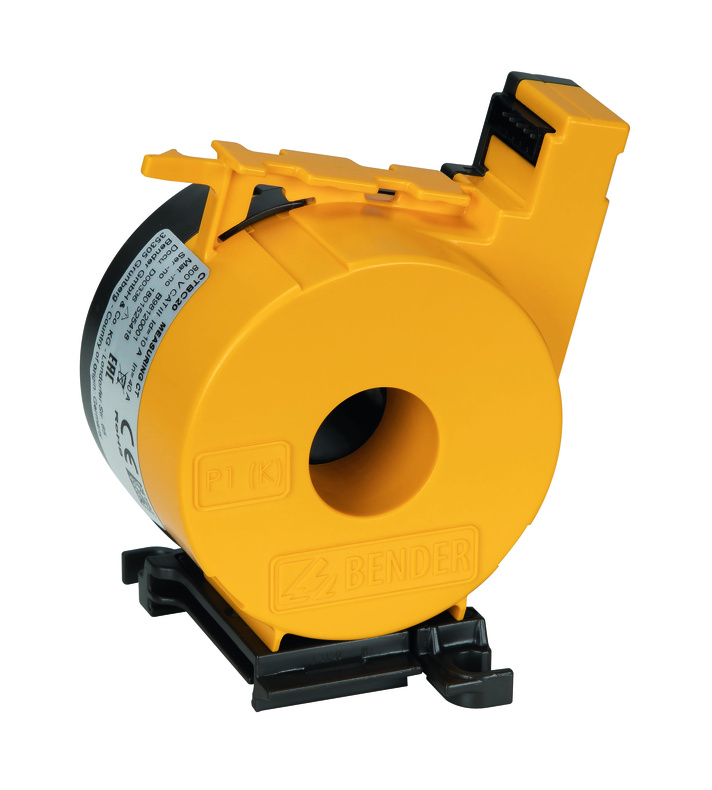

Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více

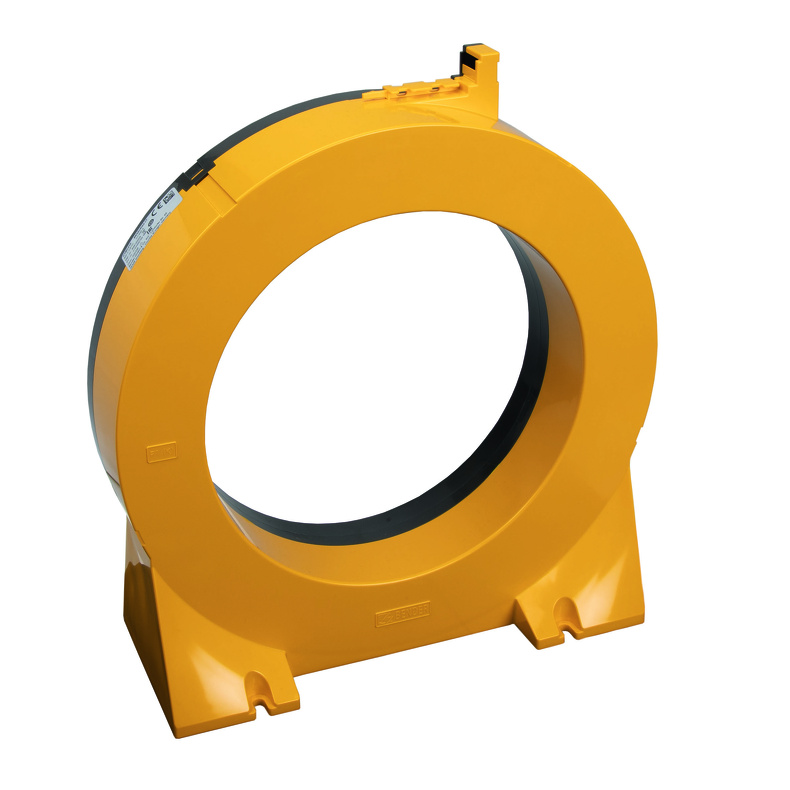

Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více

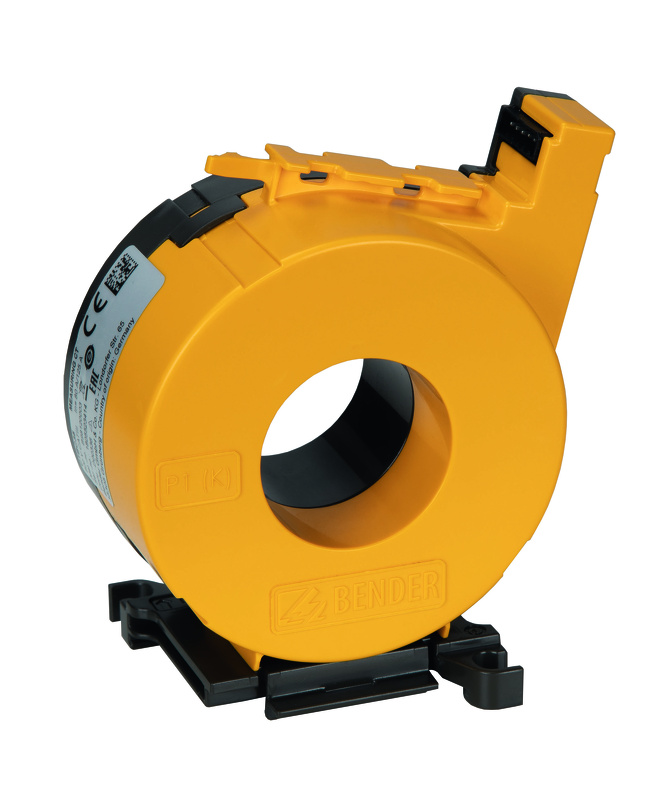

Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více

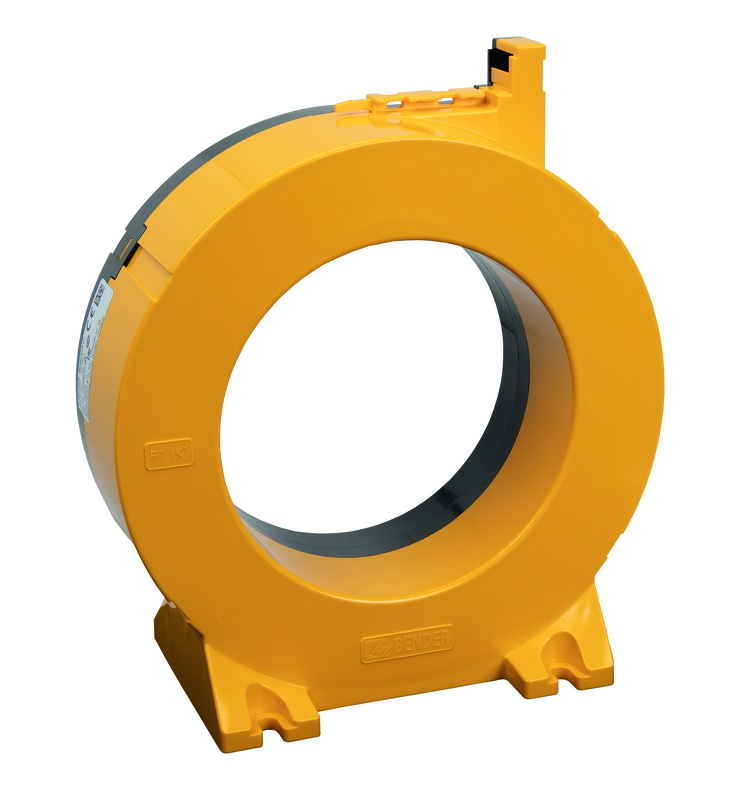

Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Popis výrobku
- Stavebnicové proudové chrániče podle normy IEC 60947-2 příloha M, které ve spojení s výkonovým prvkem (jističem) splňují požadavky na ochranná zařízení MRCD
- Splňuje požadavky na ochranu osob, ochranu před vznikem požáru a ochranu nepřetržité výroby (v závislosti na variantě přístroje)
- Trvalé monitorování stejnosměrných a střídavých reziduálních proudů typu B podle normy IEC 60755 a typu B+ podle normy VDE 0664-400 až do hodnoty 20 A
- Přístroj je tvořen vyhodnocovacím elektronickým modulem MRCDB30x a měřicím transformátorem proudu CTBCxxx(P) o vnitřním průměru 20 až 210 mm
- Monitorování stavu připojeného jističe (nebo jiného odpojovacího prvku) prostřednictvím pomocného kontaktu
- Rozhraní RS485 s protokolem Modbus RTU pro vyčítání měřených hodnot a nastavování parametrů
- Dvě samostatná výstupní alarmová relé K1 a K2 s přepínacími kontakty (galvanicky oddělená)
- Frekvenční rozsah DC…100 kHz
- Kombinované tlačítko TEST/RESET
- Indikace provozního stavu pomocí LED: překročení hodnoty reakce a signalizace stavu přístroje
- Vyměnitelný elektronický modul - modul lze vyměnit bez nutnosti demontáže měřicího proudového transformátoru, není tak nutné odpojovat měřené vodiče

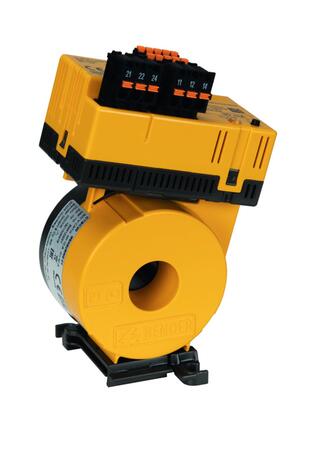

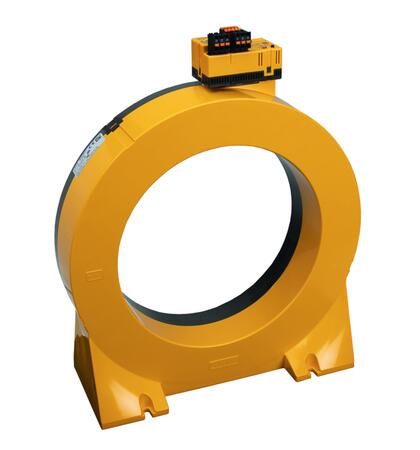

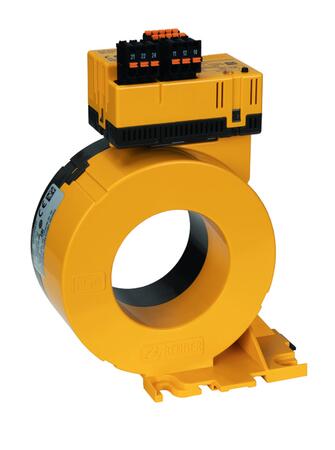

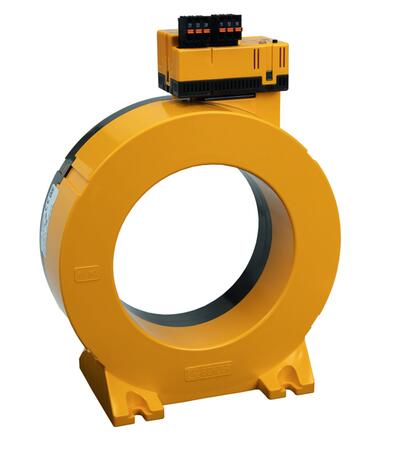

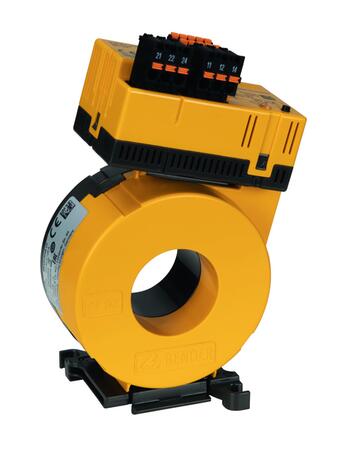

- Snadná instalace na DIN lištu (CTBC20, 35) nebo pomocí šroubů (CTBC60, 120, 210)
- Možnost rozšíření nebo dodatečná úprava funkcionalit v případě změn požadavků na monitorování
- Odolnost vůči velkým zátěžovým nebo spínacím proudům díky magnetickému stínění měřicích transformátorům (verze CTBC20P…210P)
- Trvalá kontrola připojení měřicího transformátoru na bázi cyklického testovacího proudu
- Napájecí napětí DC 24 V
- Upozornění: při samostatném objednání vyhodnocovacího modulu a měřicího proudového trasnformátoru je nutná vzájemná kalibrace před uvedením do provozu !!!
Rozšířené informace
Modulární řada monitorů reziduálních proudů MRCDB300 je určena k monitorování střídavých i stejnosměrných poruchových proudů v uzemněných TN nebo TT sítích. Přístroje najdou uplatnění všude tam, kde jsou použity například šestipulzní třífázové usměrňovače, jednocestné usměrňovače s vyhlazováním, měniče, nabíječky baterií, zařízení s frekvenčně řízenými pohony apod. Pokud je dosažena definovaná hodnota reakce reziduálního proudu IΔn2 (ALARM), jsou sepnuta relé K1 a/nebo K2.
Použití monitoru reziduálních proudů MRCDB300 jako spínacího prvku ochranného jističe splňuje požadavky normy IEC 60947-2 přílohy M na ochranná zařízení MRCD. Doba vybavení výkonového odpojovacího prvku nesmí v takovém případě překročit 20 ms. Aplikace může sloužit k ochraně osob (varianta MRCDB301), k prevenci proti vzniku požáru (varianta MRCDB302) nebo k ochraně nepřetržité výroby (varianta MRCDB303).
Model MRCDB305 byl speciálně vyvinut pro aplikace s velkými spínacími nebo náběhovými proudy pulzního charakteru (> 1 kA po dobu < 1 s), typickým příkladem jsou aplikace ve svařování.

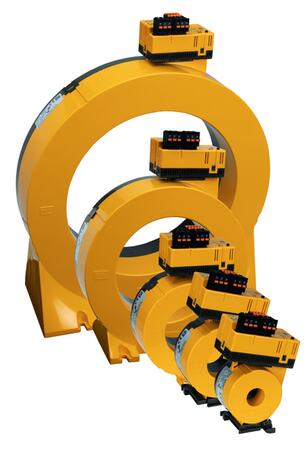

Monitor reziduálních proudů řady MRCDB300 je tvořen vyhodnocovacím modulem elektroniky a měřicím transformátorem proudu řady CTBCxxx(P) o vnitřním průměru 20, 35, 60, 120 nebo 210 mm. Přístroj je vybaven rozhraním RS485 s protokolem Modbus RTU pro vyčítání měřených hodnot a nastavování parametrů.
Dále monitor disponuje následujícími rozhraními: dvěma samostatnými, galvanicky oddělenými relé, svorkami pro připojení externího tlačítka TEST/RESET a svorkami pro monitorování stavu připojeného ochranného jističe prostřednictvím pomocného kontaktu. Signalizace provozních stavů je zajištěna prostřednictvím dvoubarevné LED. Přístroj je napájen stejnosměrným napětím 24 V.
Aplikace
- Prvek ochranného zařízení - ochrana osob, prevence proti požáru nebo ochrana nepřetržité výroby
- Monitorování unikajících proudů při svařování
- Citlivé monitorování AC/DC reziduálních proudů v uzemněných sítích (TN a TT systémy)
Funkce
Po připojení napájecího napětí Us je aktivováno zpoždění při spuštění tan (je-li nastaveno). Případné změny naměřené hodnoty reziduálního proudu v tomto časovém intervalu nemají vliv na spuštění ALARM relé. Vlastní měření reziduálních proudů zajišťuje měřicí transformátor proudu, na jehož těle je upevněn modul elektroniky. Jestliže naměřená hodnota reziduálního proudu překročí nastavenou hodnotu reakce, je aktivováno zpoždění reakce ton. Pokud neklesne monitorovaná hodnota zpět pod nastavenou hodnotu reakce do konce doby zpoždění ton, ALARM relé K2 sepne a vybaví připojený výkonový prvek. Vestavěná LED se rozsvítí červeně.
Pokud je aktivována paměť poruchy, je nutné přístroj po odstranění příčiny poruchy resetovat stisknutím tlačítka "T" po dobu 1,5 až 5 s.
Modul elektroniky MRCDB300 trvale monitoruje jak stav připojení k měřicímu transformátoru, tak i funkčnost vlastního měření reziduálního proudu.
Test
Vnitřní test přístroje se aktivuje stisknutím vestavěného tlačítka "T", případně pomocí externího tlačítka po dobu 5 až 10 s. Test může být spuštěn také příkazem v protokolu Modbus RTU (po sběrnici RS485).
Zpětná vazba
Přístroj je vybaven svorkami pro připojení pomocného kontaktu výkonového spínacího prvku. Řídicí jednotka tak má k dispozici informaci, zda je jistič přepnut požadovaným způsobem.
Normy
Monitory reziduálních proudů MRCDB300 odpovídají požadavkům:
- IEC 60755
- IEC 60947-2
Technické údaje
Parametry
| Signalizace | LCD |
|---|---|
| Výstupní relé | 2 |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 100 kHz |
| Počet měřících kanálů | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 30 mA … 3 A |
| Zpoždění reakce ton | 0 … 3600 s |
| Zpoždění při spuštění t | 0 … 3600 s |
| Zpoždění uvolnění toff | 0 … 3600 s |
| Pracovní režim výstupních relé | N/C nebo N/O |
| Montáž na DIN lištu | Dle velikosti transformátoru |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ne |
| Modbus RTU | Ano |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -25 °C … 70 °C |
| Poznámka | Pevně nastavené hodnoty reakce: MRCDB301: 30 mA, MRCDB302: 300 mA, MRCDB305: 30 mA |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Definice Měřicí obvod (IC1) Řídicí obvod (IC2) Výstupní obvod 1 (IC3) Výstupní obvod 2 (IC4) |
|
|---|---|
| Jmenovité napětí izolace | 800 V |
| Kategorie přepětí | III |
| Jmenovité impulsní výdržné napětí IC1/(IC2-IC4) IC2/(IC3-IC4) IC3/IC4 |
|
| Jmenovité napětí izolace IC1/(IC2-IC4) IC2/(IC3-IC4) IC3/IC4 |
|
| Stupeň znečištění |
2 |
| Ochranné oddělení (zesílená izolace) mezi | IC2/(IC3-IC4): 300 V |
| Základní izolace mezi | IC1/(IC2-IC4): 800 V IC3/IC4: 300 V |
| Test dielektrika podle IEC61010-1 | AC 2,2 kV |
| Parametry napájení | |
| Napájecí napětí Us | DC 24 V |
|---|---|
| Pracovní rozsah Us | ±20 % |
| Vlastní spotřeba | ≤ 2,5 W |
| Měřicí obvod, monitorovaná síť | |
| Charakteristika podle IEC 62020 a IEC/TR 60755 |
AC/DC proudy, typ B |
|---|---|
| Měřicí rozsah | 5 mA...20 A |
| Jmenovitá hodnota reakce IΔn MRCDB301, MRCDB305 (ochrana osob) MRCDB302 (prevence proti požáru) MRCDB303 |
30 mA 300 mA 30 mA...3 A, nastavitelná (z výroby nastaveno 30 mA) |
| Hodnota výstrahy (pre-alarm) | 50…100 % IΔn, nastavitelná (z výroby nastaveno 60 %) |
|
Jmenovitý proud In
CTBC20 při IΔn = 30 mA
CTBC20 při IΔn = 300 mA
CTBC20P
CTBC35 při IΔn = 30 mA
CTBC35 při IΔn = 300 mA
CTBC35P
CTBC60 při IΔn = 30 mA
CTBC60 při IΔn = 300 mA
CTBC60P
CTBC120 při IΔn = 100 mA
CTBC120 při IΔn = 100 mA
CTBC210 při IΔn = 300 mA
CTBC210 při IΔn = 100 mA
CTBC210P při IΔn = 300 mA
|
40 A
63 A
80 A
80 A
125 A
160 A
160 A
250 A
320 A
330 A
630 A
630 A
630 A
1000 A
|
| Pracovní nejistota | ±17,5 % |
| Hodnoty reakce nastavitelné ve vyhodnocovacím modulu | |
| CTBC20, CTBC20P | 10 mA...500 mA |
|---|---|
| CTBC35, CTBC35P, CTBC60, CTBC60P | 30 mA...10 A |
| CTBC120P, CTBC210P | 100 mA...10 A |
| CTBC120, CTBC210 | 300 mA...10A |
| Specifické časy | |
| Zpoždění reakce ton MRCDB301, MRCDB302, MRCDB305 MRCDB303 |
0 s 0 s...60 min (z výroby nastaveno 0 s) |
|---|---|
| Zpožděni při spuštění tan | 0 s...60 min (z výroby nastaveno 0 s) |
| Zpoždění uvolnění toff | 2 s po resetu |
| Doba reakce tae při 1 × IΔn při 2 × IΔn při 5 × IΔn |
≤ 180 ms ≤ 130 ms ≤ 20 ms |
| Doba vybavení tan | tan = tae + ton |
| Doba zotavení tb | ≤ 1 s |
| Indikace | |
| Barevná LED | viz. Technická data v záložce "Ke stažení" |
|---|---|
| Vstupy | |
| T/R, GND, D1, DG | |
| Výstupy | ||
| Spínací prvky | 2 relé (K1, K2) s přepínacím kontaktem | |
|---|---|---|
| Pracovní režim MRCDB301, MRCDB302, MRCDB305 MRCDB303 |
N/C N/C nebo N/O (z výroby nastaveno N/C) |
|
| Alarmová relé (K1, K2) | 250 V, 5 A | |
| Spínací parametry podle IEC 60947-5-1 | |||||
| Jmenovité spínací napětí AC | 250 V/250 V | ||||
|---|---|---|---|---|---|
| Kategorie užití | AC-13/AC-14 | ||||
| Jmenovitý spínací proud AC | 5 A/3 A | ||||
| Jmenovité spínací napětí DC | 220/110/24 V | ||||
| Kategorie užití | DC12 | ||||
| Jmenovitý spínací proud DC | 0,1/0,2/1 A | ||||
| Minimální hodnota spínacího proudu | 10 mA při DC 5 V | ||||
| Elektrická životnost - počet cyklů | 10.000 | ||||
| Parametry připojení - svorkovnice 1 | |
| Výrobce | Phoenix Contact DFMC 1.5/5-ST-3.5 BK |
|---|---|
| Pevný vodič | 0,2...1,5 mm2 |
| Splétané lanko | 0,2...1,5 mm2 |
| Splétané lanko s dutinkou | 0,25...0,75 mm2 |
| Parametry připojení - svorkovnice 2,3 | ||
| Výrobce | Phoenix Contact FKCVW 2.5/ 3-ST-5.08 |
|
|---|---|---|
| Pevný vodič | 0,2...2,5 mm2 | |
| Splétané lanko | 0,2...2,5 mm2 | |
| Splétané lanko s dutinkou | 0,25...2,5 mm2 | |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| EMC | IEC60947-2 Příloha M |
| Rozsah pracovních teplot | -25…70 °C |
| Montáž pomocí šroubů | CTBC20...60(P): M5 CTBC120...210(P): M6 |
| Stupeň krytí vnitřních komponent | IP40 |
| Stupeň krytí svorek | IP20 |
| Třída hořlavosti | UL94 V-0 |
| Hmotnost: | |
|
MRCDB300
CTBC20 CTBC20P CTBC35 CTBC35P CTBC60 CTBC60P CTBC120 CTBC120P CTBC210 CTBC210P |
≤ 100 g |

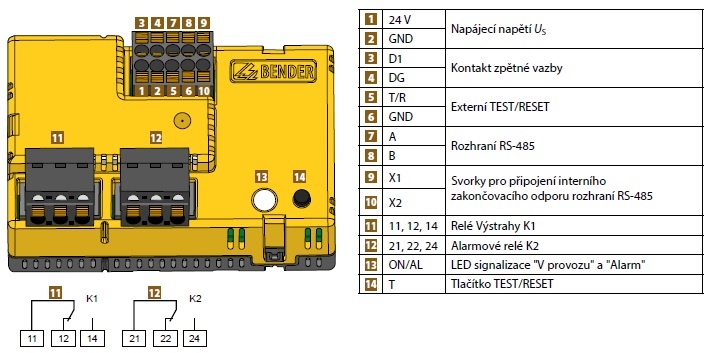

Schéma zapojení
Související produkty

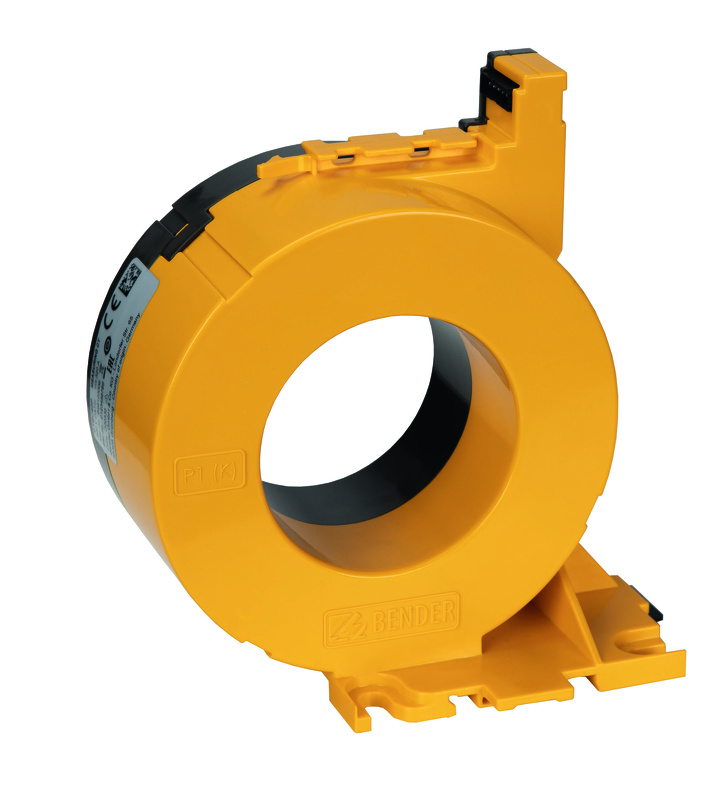

Měřicí proudové transformátory řady CTBC... s kruhovým otvorem a vysokou citlivostí na střídavé, pulsující i stejnosměrné proudy typu B určené pro měřicí a vyhodnocovací jednotky CTUB100, RCMB300 a MRCDB300.
Modulární řada vysoce citlivých monitorů AC a DC reziduálních proudů pro monitorování uzemněných TN nebo TT sítí, ve kterých se vyskytují nebo mohou vyskytovat stejnosměrné reziduální proudy. Hodnota reakce 10 mA...10 A v závislosti na typu měřicího proudového transformátoru (vnitřní průměr 20 až 210 mm).
Stavebnicový proudový chránič na monitorování reziduálních AC a DC proudů v uzemněných TN nebo TT sítí splňující přísné požadavky normy IEC 60947-2 přílohy M na ochranná zařízení MRCD.
Ve spojení s výkonovým odpínacím prvkem s velmi krátkou dobou vybavení tvoří bezpečné a spolehlivé ochranné zařízení v podstatě nezávislé na jmenovitém proudu monitorované sítě, a to díky měření pomocí externího proudového transformátoru.
V souvislosti s požadavky normy IEC 60947-2 přílohy M přístroj obsahuje specifická nastavení, podrobnosti viz. níže.
