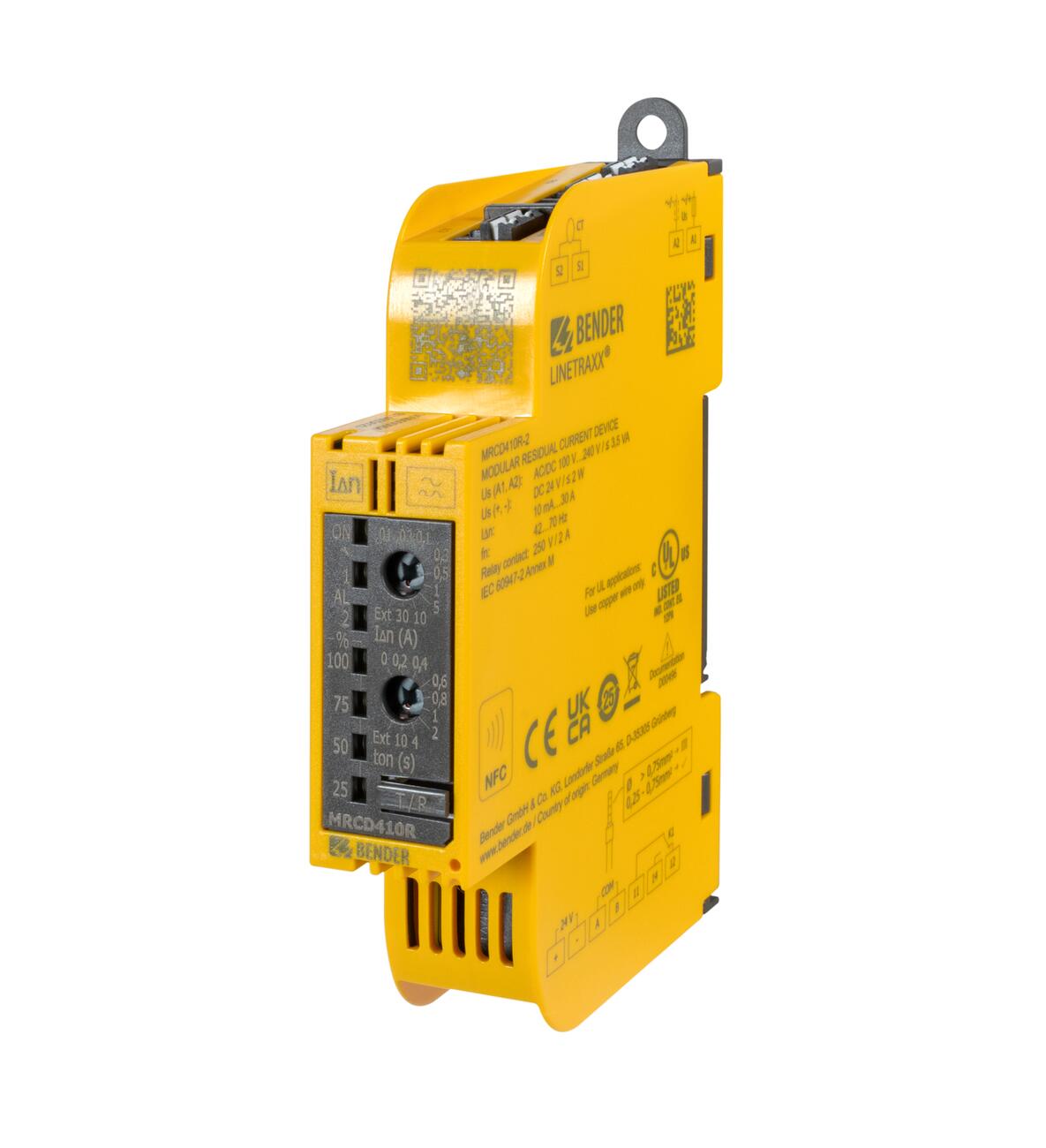

MRCD410R - Stavebnicové proudové chrániče s ochrannou funkcí
Modulární monitor střídavých a pulzačních stejnosměrných reziduálních proudů splňující požadavky na ochranná zařízení MRCD
Stavebnicový proudový chránič pro monitorování reziduálních AC a pulzačních DC proudů (proudy typu A) v uzemněných TN nebo TT sítích splňující přísné požadavky normy ČSN EN 60947-2 přílohy M na ochranná zařízení MRCD.
Ve spojení s výkonovým odpínacím prvkem s velmi krátkou dobou vybavení tvoří bezpečné a spolehlivé ochranné zařízení v podstatě nezávislé na jmenovitém proudu monitorované sítě, a to díky měření pomocí externího proudového transformátoru.
Dotaz na produktPorovnat
Varianty k produktu MRCD410R - Stavebnicové proudové chrániče s ochrannou funkcí (2)
Měření proudů typu A (AC proudů a DC pulzačních)
Idn1: 50...100% z Idn2
Idn2: 10 mA...30 A, 42...70 Hz
Us: DC 24 V
2 x trimr, alarmové LED, bargraf
Externí transformátor
Měření proudů typu A (AC proudů a DC pulzačních)
Idn1: 50...100% z Idn2
Idn2: 10 mA...30 A, 42...70 Hz
Us: DC 24 V, AC/DC 100…240 V / 47…63 Hz
2 x trimr, alarmové LED, bargraf
Externí transformátor
Volitelné příslušenství k MRCD410R - Stavebnicové proudové chrániče s ochrannou funkcí
pro RCMS425-L, MRCDB425-L, MRCD410R,
CEP410R
Popis výrobku
Vlastnosti přístroje:
- Ochranné zařízení MRCD citlivé na proudy typu A (AC a DC pulzační) podle normy ČSN IEC 60947-2 příloha M
- Měření a vyhodnocování reziduálních proudů typu A podle normy ČSN EN IEC 62020-1
- Měření RMS hodnoty reziduálního proudu
- Hodnota reakce 10 mA...30 A pro alarm
- Nastavitelná výstraha v rozsahu 50...100 % z hodnoty pro alarm
- Frekvenční rozsah 42 Hz...70 Hz
- Nastavení základních parametrů IΔn a ton pomocí trimrů na čelním panelu přístoje
- Zobrazení aktuální hodnoty reziduálního proudu pomocí LED bargrafu
- Indikace alarmu a výstrahy pomocí LED a alarmového relé s přepínacími kontakty
- Měření prostřednictvím externího měřicího transformátoru (nutno objednat samostaně)
- Měřicí transformátory řady CTAC... o vnitřním průměru od 20 do 210 mm, k dispozici jsou i transformátory s obdélníkovým nebo rozebíratelným jádrem
- Ovládání výkonového odpínacího prvku, jehož čas vypnutí nesmí překročit 20 ms, prostřednictvím alarmového relé
- Trvalá kontrola připojení měřicího proudového transformátoru
- Nastavitelná zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění
- Tlačítko TEST/RESET
- Paměť poruchy
Varianty přístroje:
- MRCD410R-24 s napájecím napětím DC 24 V
- MRCD410R-2 s napájecím napětím DC 24 V a AC/DC 100…240 V
Rozhraní:
- Sériové rozhraní RS-485 s protokolem Modbus RTU pro nastavování parametrů a vyčítání měřených hodnot
- NFC pro snadné nastavování parametrů pomocí aplikace Bender Connect App pro chytré telefony
- Pomocí NFC lze přístroj nastavit i bez jeho připojení k napájení
- Alarmové relé K1 s přepínacími kontakty (nastavitelný režím N/C nebo N/O)
Použití přístroje jako ochranného prvku MRCD podle normy ČSN IEC 60947-2 příloha M:
Stavebnicový proudový chránič MRCD410R musí být v souladu s normou ČSN IEC 60947-2, příloha M, doplněn měřicím proudovým transformátorem určeným pro tento účel a jističem s podpěťovou spouští.
UPOZORNĚNÍ
Podle normy IEC 60947-2, příloha M.7.1, musí být možné nastavit vypínací hodnotu pouze vědomým zásahem. To vyžaduje použití krytu s možností zaplombování. Dodávaný plombovatelný kryt musí být nainstalován!
Vhodné měřicí proudové transformátory jsou uvedeny samostaně jako příslušenství. Doba vypnutí jističe s podpěťovou spouští včetně vypínacího zařízení při zatížení nesmí překročit 20 ms.
Při výběru vhodné kombinace přístrojů a individuální parametrizaci je nutné zohlednit požadavky systému, provozní podmínky na místě instalace a konkrétní aplikaci. Dále je nutné dodržet a implementovat všechny pokyny, instrukce a specifikace uvedené v návodu k obsluze.
Rozšířené informace
Monitor MRCD410R citlivý na reziduální proudy typu A slouží v kombinaci s měřicím proudovým transformátorem řady CTAC… (případně WR.. nebo WS...) jako dodatečná ochrana (ochrana proti nepřímému dotyku) v uzemněných sítích (TN a TT), v nichž se mohou objevit unikající proudy.
Díky tomu, že je unikající proud měřen pomocí externích měřicích transformátorů, je přístroj MRCD410R téměř nezávislý na jmenovitém napětí a proudu monitorované sítě.
Aplikace
- Ochranné zařízení ve spojení s výkonovým prvkem s krátkou dobou vybavení
- Citlivé monitorování reziduálních proudů typu A v uzemněných sítích (TN a TT systémy)
Funkce přístroje
Po přivedení napájecího napětí US a uplynutí doby zotavení tb začne běžet zpoždění po spuštění t.
Během zpoždění po spuštění t nejsou signalizovány žádné alarmy. Reziduální proud je snímán pomocí externího měřicího proudového transformátoru řady CTACxx. Pokud naměřená hodnota překročí nastavenou hodnotu reakce pro alarm IΔn, začne běžet zpoždění reakce ton.
Po uplynutí doby ton je prostřednictvím příslušných výstupů a rozhraní vyhlášena výstraha nebo hlavní alarm a rozsvítí se příslušné LED. Pokud je překročena hodnota IΔn2 pro hlavní alarm, dojde k přepnutí relé K1.
Pokud se hodnota reziduálního proudu vrátí pod nastavenou hodnotu reakce ještě před uplynutím zpoždění reakce ton, alarm se nevyhlásí – LED se nerozsvítí a výstraha ani hlavní alarm nejsou aktivovány.
Nastavené zpoždění při uvolnění toff začne běžet ve chvíli, kdy naměřená hodnota reziduálního proudu klesne pod nastavenou hodnotu reakce. Po uplynutí doby toff se přístroj vrátí do výchozího stavu.
Pokud je aktivována paměť poruchy, výstraha i hlavní alarm zůstávají signalizovány prostřednictvím rozhraní a LED až do provedení resetu. Reset lze provést přes rozhraní nebo kombinovaným tlačítkem test/reset (T/R).
Pokud je zvolena funkce „Start s alarmem“ (viz Modbus registr 32804), jsou při spuštění přístroje aktivovány všechny alarmy. Ty se resetují až po dokončení startu zařízení, kdy je přístroj připraven k měření, nejsou překročeny žádné hodnoty reakce a nejsou přítomna žádná chybová hlášení.
Správnou funkci přístroje lze otestovat pomocí tlačítka TEST “T”.
Nastavení základních parametrů IΔn a ton se provádí pomocí trimrů na čelním panelu přístoje. Všechny parametry přístroje lze snadno nastavit pomocí chytrého telefonu s aplikací Bender Connect App. Komunikace s přístrojem probíhá po rozhraní NFC a je možné nastavovat i přístroj, který není připojen k napájení. NFC anténa se nachází pod čelním panelem pravé straně přístroje. Další možností, jak nastavit všechny parametry přístroje, je využití sériového rozhraní RS-485 s protolem Modbus RTU.
Specifická nastavení
V případě použití přístroje v souladu s požadavky normy ČSN IEC 60947-2, přílohy M, pro ochranná zařízení MRCD musí být monitor MRCDB410R instalován společně výkonovým prvkem (jističem) s příslušnými izolačními vlastnostmi a s velmi krátkým časem vypnutí, který nesmí překročit 20 ms. Pro hodnotu reakce IΔn ≤ 30 mA přístroj automaticky nastaví zpoždění reakce ton = 0. Toto nastavení nelze změnit.
Dále musí být splněny následující podmínky:
- nastavení přístroje musí být zabezpečeno zaplombovaným průhledným krytem displeje
- musí být trvale aktivní funkce "start s alarmem"
- alarmové relé K1 musí být nastaveno v režimu N/C
Rozměry pouzdra MRCD410R
Technické údaje
Parametry
| Signalizace | LED |
|---|---|
| Výstupní relé |  ANO |
| Distribuční síť TN/TT | Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ne |
| Kmitočtový rozsah | 42 Hz … 70 Hz |
| Počet měřících kanálů | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 10 mA … 30 A |
| Zpoždění reakce ton | 0 … 10 s |
| Zpoždění při spuštění t | 0 … 900 s |
| Zpoždění uvolnění toff | 0 … 900 s |
| Pracovní režim výstupních relé | N/C nebo N/O |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ne |
| Modbus RTU | Ano |
| Rozhraní NFC | Ano |
| Rozsah pracovních teplot | -25 °C … 55 °C |
Normy
Monitory reziduálních proudů MRCD410R odpovídají požadavkům:
- ČSN EN 60947-2, příloha M (IEC 60947-2, příloha M)
- ČSN 33 2000-4-41 (IEC 60364-4-41)
- ČSN 33 2000-4-42 (IEC 60364-4-42)
- ČSN 33 2000-4-43 (IEC 60364-4-43)
- ČSN 33 2000-5-53 (IEC 60364-5-53)
- DIN VDE 0100-530
