MRCDB425 - Stavebnicové proudové chrániče s ochrannou funkcí

Monitor MRCDB425 citlivý na AC/DC reziduální proudy slouží v kombinaci s měřicím proudovým transformátorem řady CTUB102-CTBC… jako dodatečná ochrana (ochrana proti nepřímému dotyku) v uzemněných sítích (TN a TT), v nichž se mohou objevit AC nebo DC unikající proudy.

Přístroje najdou uplatnění všude tam, kde jsou použity například šestipulzní třífázové usměrňovače, jednocestné usměrňovače s vyhlazováním, měniče, nabíječky baterií, zařízení s frekvenčně řízenými pohony apod.

Díky tomu, že je unikající proud měřen pomocí externích měřicích transformátorů, je přístroj MRCDB425 téměř nezávislý na jmenovitém napětí a proudu monitorované sítě. Nastavená hodnota reakce reziduálního proudu I_Δn2 a aktuálně naměřená hodnota reziduálního proudu I_Δ jsou standardně zobrazeny na displeji (v případě varianty MRCD425-D).

Aplikace

• Ochranné zařízení ve spojení s výkonovým prvkem s krátkou dobou vybavení
• Citlivé monitorování AC/DC reziduálních proudů v uzemněných sítích (TN a TT systémy)

Funkce přístroje

Po přivedení napájecího napětí U_S a uplynutí doby zotavení t_b začne běžet zpoždění po spuštění t.
Během zpoždění po spuštění t nejsou signalizovány žádné alarmy. Reziduální proud je snímán pomocí externího měřicího proudového transformátoru řady CTUB102-CTBCxx. Pokud naměřená hodnota překročí nastavenou hodnotu reakce pro výstrahu I_Δn1 a/nebo hlavního alarm I_Δn2, začne běžet zpoždění reakce t_on.

Po uplynutí doby t_on je prostřednictvím příslušných výstupů a rozhraní vyhlášena výstraha nebo hlavní alarm a rozsvítí se příslušné LED. Pokud se hodnota reziduálního proudu vrátí pod nastavenou hodnotu reakce ještě před uplynutím zpoždění reakce t_on, alarm se nevyhlásí – LED se nerozsvítí a výstraha ani hlavní alarm nejsou aktivovány.

Nastavené zpoždění při uvolnění t_off začne běžet ve chvíli, kdy naměřená hodnota reziduálního proudu klesne pod nastavenou hodnotu reakce. Po uplynutí doby t_off se přístroj vrátí do výchozího stavu.

Pokud je aktivována paměť poruchy, výstraha i hlavní alarm zůstávají signalizovány prostřednictvím rozhraní a LED až do provedení resetu. Reset lze provést přes rozhraní nebo kombinovaným tlačítkem test/reset (T/R).

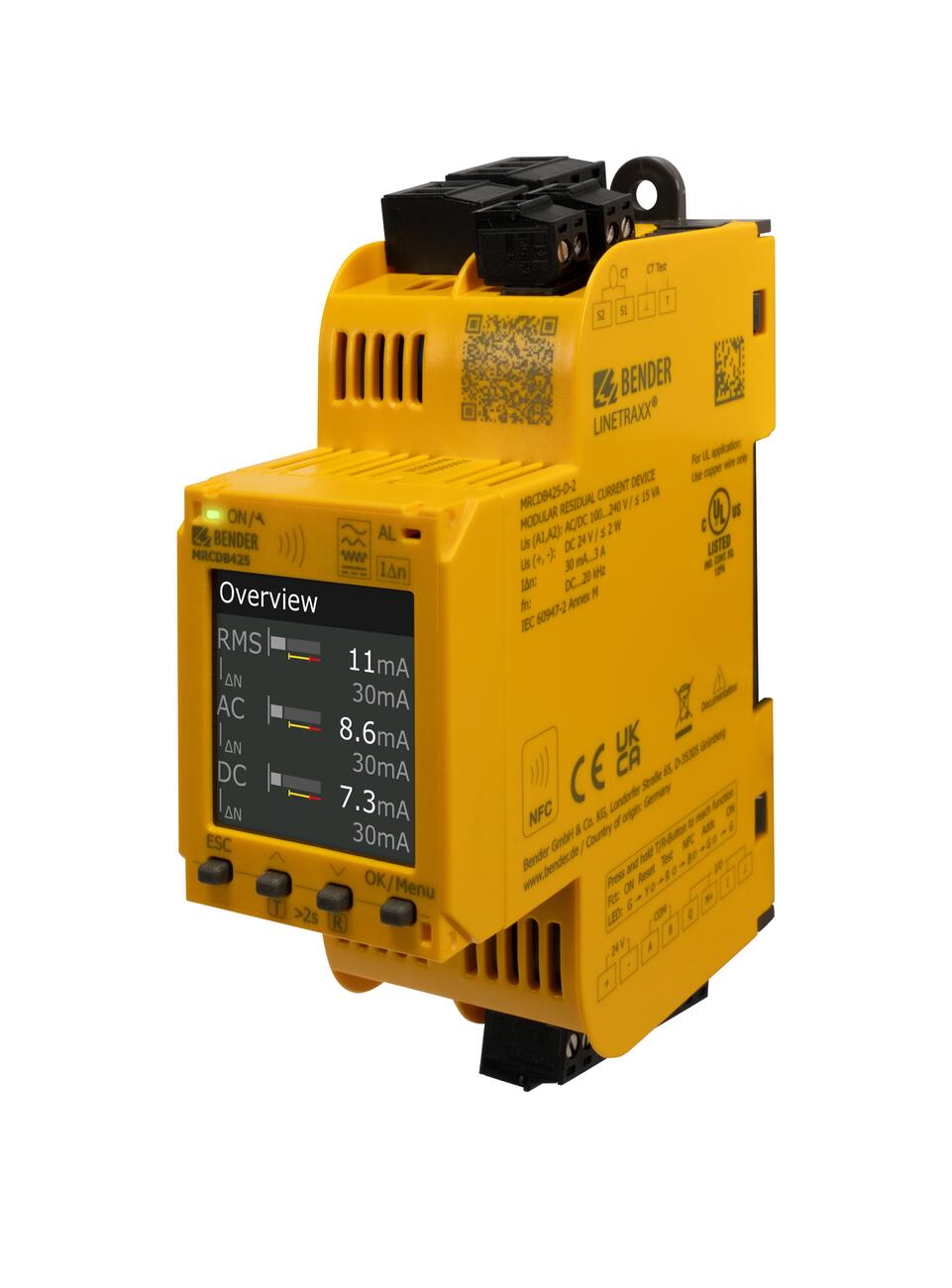

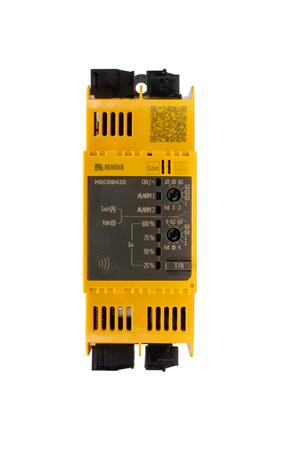

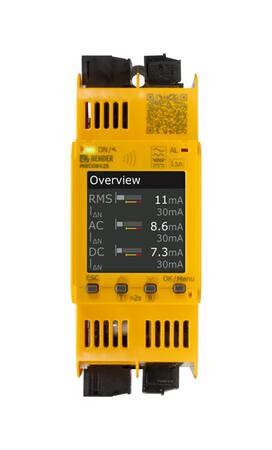

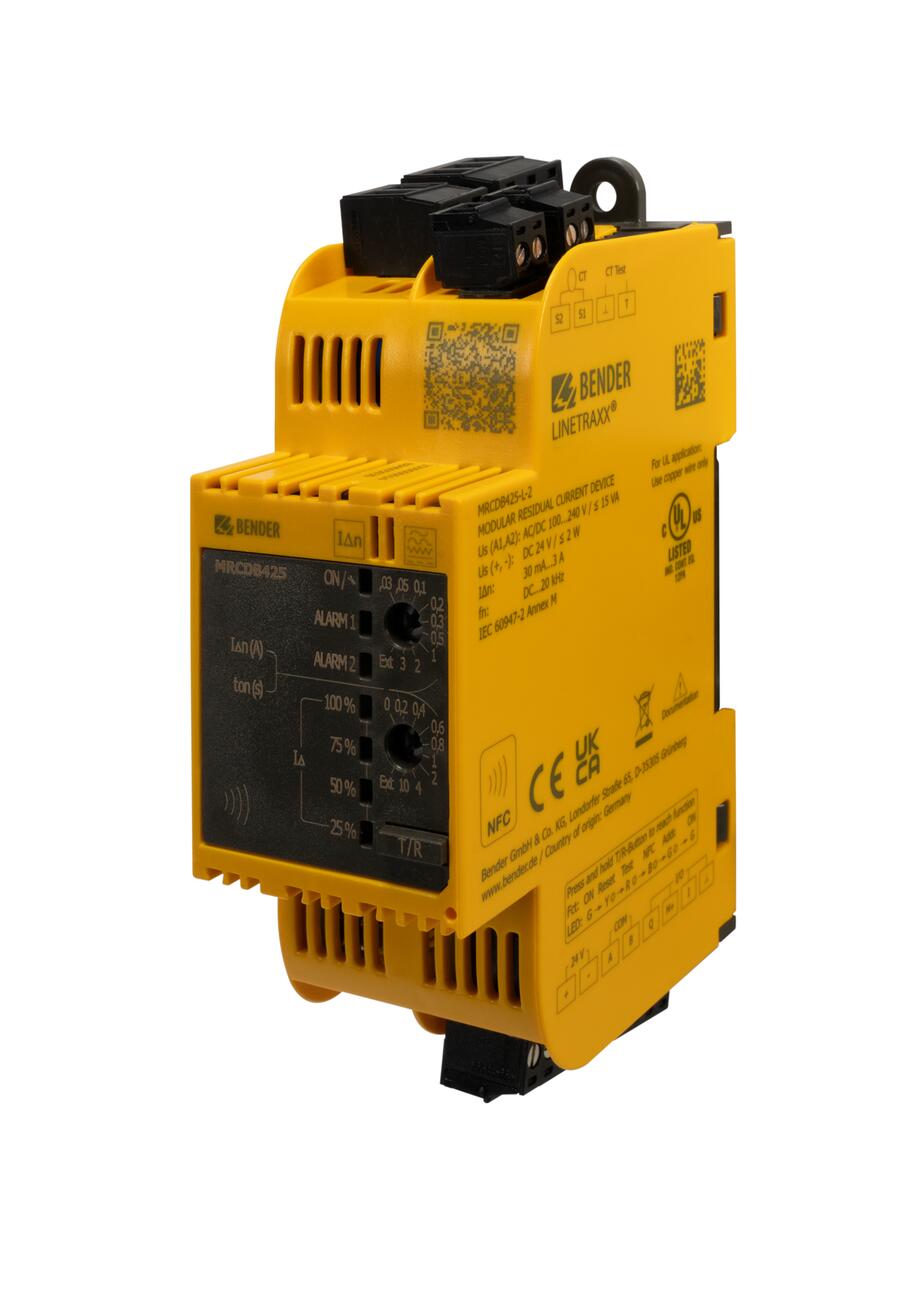

Displej u varianty MRCDB425-D lze rovněž použít pro nastavování přístroje, zapnutí/vypnutí funkce NFC, nastavení ochrany proti zápisu a nastavení adresy zařízení Modbus. U bezdisplejové varianty MRCDB425-L lze provést nastavení základních parametrů I_Δn2 a t_on pomocí trimrů na čelním panelu přístoje.

Pokud je zvolena funkce „Start s alarmem“ (viz Modbus registr 32804), jsou při spuštění přístroje aktivovány všechny alarmy. Ty se resetují až po dokončení startu zařízení, kdy je přístroj připraven k měření, nejsou překročeny žádné hodnoty reakce a nejsou přítomna žádná chybová hlášení.

Správnou funkci přístroje lze otestovat pomocí tlačítka TEST “T”. Parametry přístroje ve variantě MRCDB425-D lze nastavovat pomocí displeje a funkčních tlačítek. Přístup k parametrům je možné zabezpečit heslem. Další možností nastavování parametrů je použití chytrého telefonu s aplikací Bender Connect App. Komunikace s přístrojem probíhá po rozhraní NFC a je možné nastavovat i přístroj, který není připojen k napájení. NFC anténa se nachází pod čelním panelem pravé straně přístroje.

Specifická nastavení

V případě použití přístroje v souladu s požadavky normy IEC 60947-2, přílohy M, pro ochranná zařízení MRCDB musí být monitor MRCDB425 instalován společně výkonovým prvkem (jističem) s příslušnými izolačními vlastnostmi a s velmi krátkým časem vypnutí, který nesmí překročit 20 ms. Pro hodnotu reakce I_Δn = 30 mA přístroj automaticky nastaví zpoždění reakce t_on = 0. Toto nastavení nelze změnit.

Dále musí být splněny následující podmínky:

• nastavení přístroje musí být chráněno heslem (MRCDB425-D), případně zabezpečeno zaplombovaným průhledným krytem displeje (MRCDB425-L)
• musí být trvale aktivní funkce "start s alarmem" u alarmového relé K2
• alarmové relé K2 musí být nastveno v režimu N/C

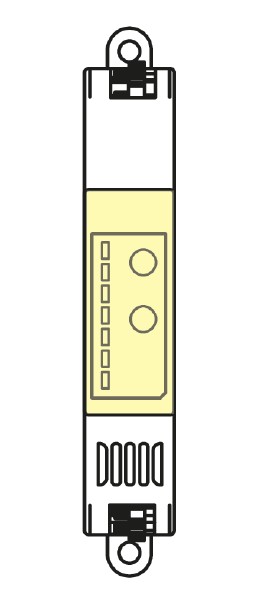

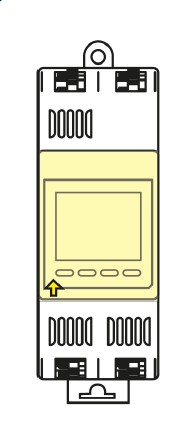

Rozměry pouzdra MRCDB425
