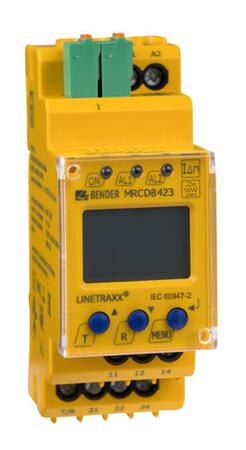

MRCDB423 - Monitor reziduálních proudů s ochrannou funkcí

Modulární monitor střídavých a stejnosměrných reziduálních proudů splňující požadavky na ochranná zařízení MRCD

Vysoce citlivý modulární monitor AC a DC reziduálních proudů pro monitorování uzemněných TN nebo TT sítí splňující přísné požadavky normy IEC 60947-2 přílohy M na ochranná zařízení MRCD.
Ve spojení s výkonovým odpínacím prvkem s velmi krátkou dobou vybavení tvoří bezpečné a spolehlivé ochranné zařízení v podstatě nezávislé na jmenovitém proudu monitorované sítě, a to díky měření pomocí externího proudového transformátoru.
V souvislosti s požadavky normy IEC 60947-2 přílohy M přístroj obsahuje specifická nastavení, podrobnosti viz. níže.

Cena 14 010 Kč
16 952,10 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu MRCDB423 - Monitor reziduálních proudů s ochrannou funkcí (2)

MRCDB423-D-1 Monitor reziduálního proudu
Monitor reziduálního proudu
MRCDB423-D-1
Monitor reziduálního proudu s ochrannou funkcí dle IEC60947-2 příloha M
Idn1: 50...100% z Idn2
Idn2: 30mA...3A, DC...2000Hz
Us: AC 16...72 V, 42...460 Hz / DC 9,6...94 V
Externí transformátor
OBJ: B94043055
Záruka: 24 m.
Není skladem
Prověříme pro Vás
14 010 Kč/ks
16 952,10 Kč s DPH
Porovnání
+-
Košík
MRCDB423-D-2 Monitor reziduálního proudu
Monitor reziduálního proudu
MRCDB423-D-2
Monitor reziduálního proudu s ochrannou funkcí dle IEC60947-2 příloha M
Idn1: 50...100% z Idn2
Idn2: 30mA...3A, DC...2000Hz
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
OBJ: B94043056
Záruka: 24 m.
Není skladem
Prověříme pro Vás
14 010 Kč/ks
16 952,10 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k MRCDB423 - Monitor reziduálních proudů s ochrannou funkcí

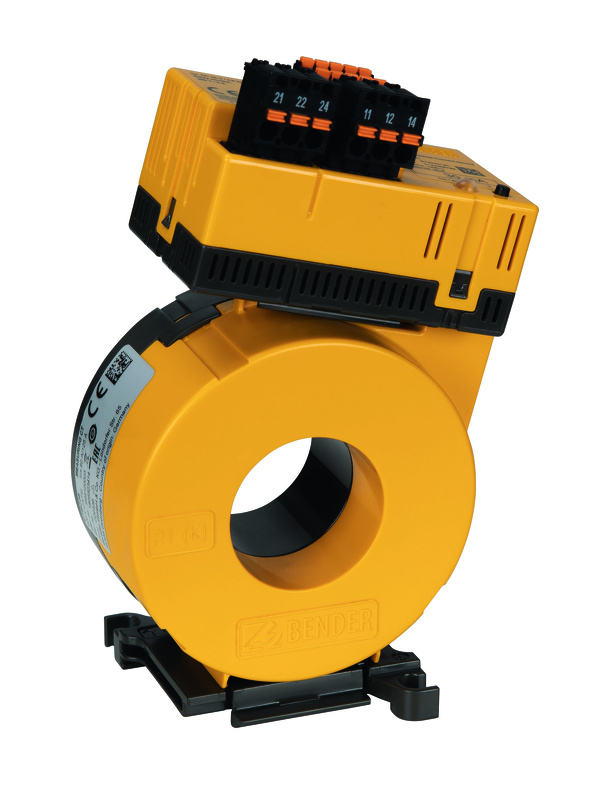

MRCDB30X-CTBC20 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu
CTUB101-CTBC20
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120010
Záruka: 60 m.
Skladem v GHV
skladem 3 ks
6 490 Kč/ks
7 852,90 Kč s DPH
Porovnání
+-
Košík

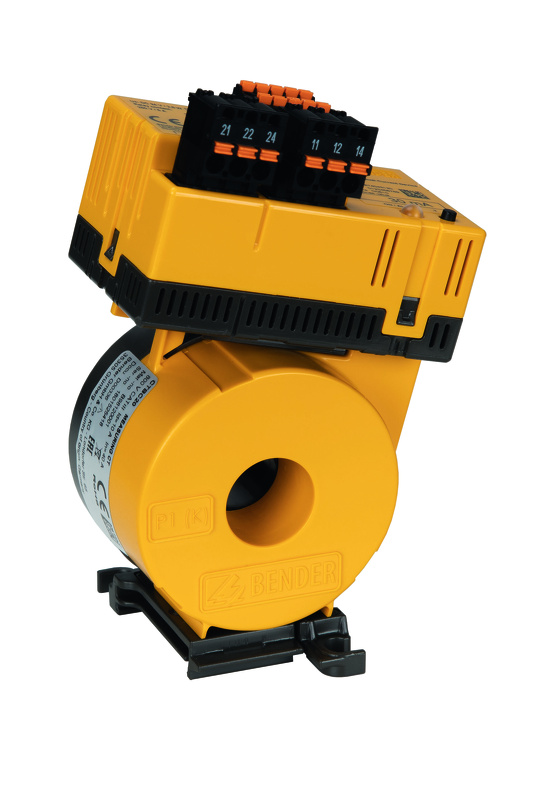

MRCDB30X-CTBC20 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu se stíněním
CTUB101-CTBC20P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120020
Záruka: 60 m.
Není skladem
Prověříme pro Vás
7 300 Kč/ks
8 833 Kč s DPH
Porovnání
+-
Košík

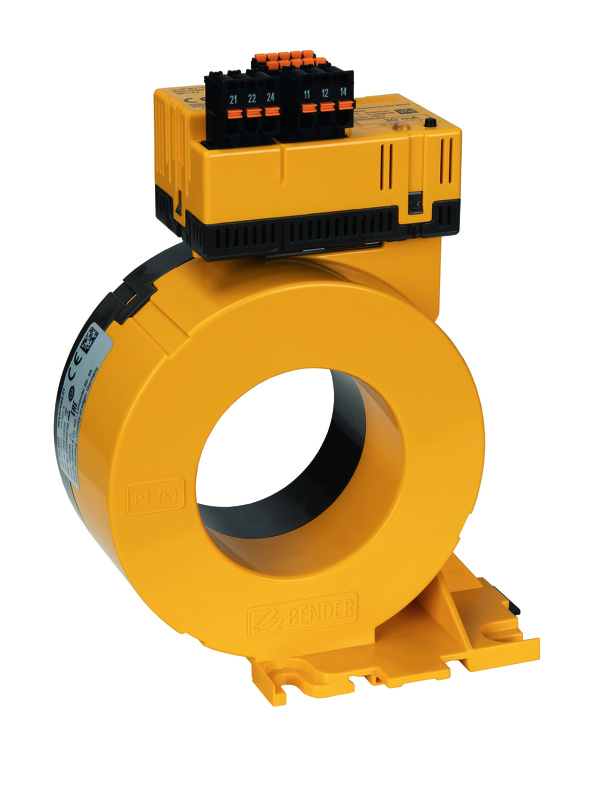

MRCDB30X-CTBC35 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu
CTUB101-CTBC35
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423¨
průměr 35 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120012
Záruka: 60 m.
Není skladem
Prověříme pro Vás
7 610 Kč/ks
9 208,10 Kč s DPH
Porovnání
+-
Košík
MRCDB30X-CTBC35 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu se stíněním
CTUB101-CTBC35P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 35 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120022
Záruka: 60 m.
Není skladem
Prověříme pro Vás
9 090 Kč/ks
10 998,90 Kč s DPH
Porovnání
+-
Košík
MRCDB30X-CTBC60 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu
CTUB101-CTBC60
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 60 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120014
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
8 840 Kč/ks
10 696,40 Kč s DPH
Porovnání
+-
Košík
MRCDB30X-CTBC60 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu se stíněním
CTUB101-CTBC60P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 60 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120024
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
11 350 Kč/ks
13 733,50 Kč s DPH
Porovnání
+-
Košík

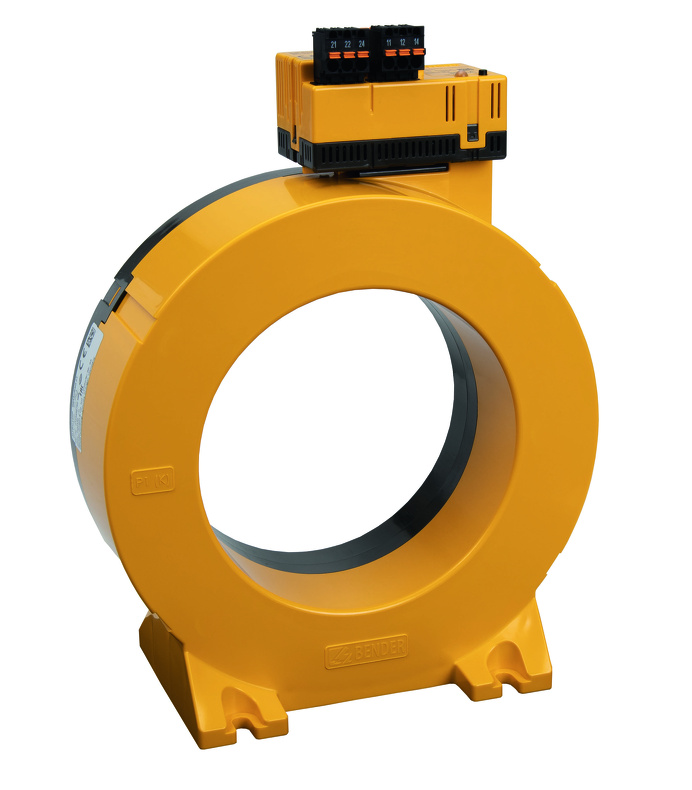

MRCDB30X-CTBC120 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu
CTUB101-CTBC120
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 120 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120016
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
15 250 Kč/ks
18 452,50 Kč s DPH
Porovnání
+-
Košík
MRCDB30X-CTBC120 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu se stíněním
CTUB101-CTBC120P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 120 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120026
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
20 750 Kč/ks
25 107,50 Kč s DPH
Porovnání
+-
Košík
MRCDB30X-CTBC210 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu
CTUB101-CTBC210
Měřicí transformátor, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 210 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120018
Záruka: 60 m.
Skladem v GHV
skladem 4 ks
25 950 Kč/ks
31 399,50 Kč s DPH
Porovnání
+-
Košík

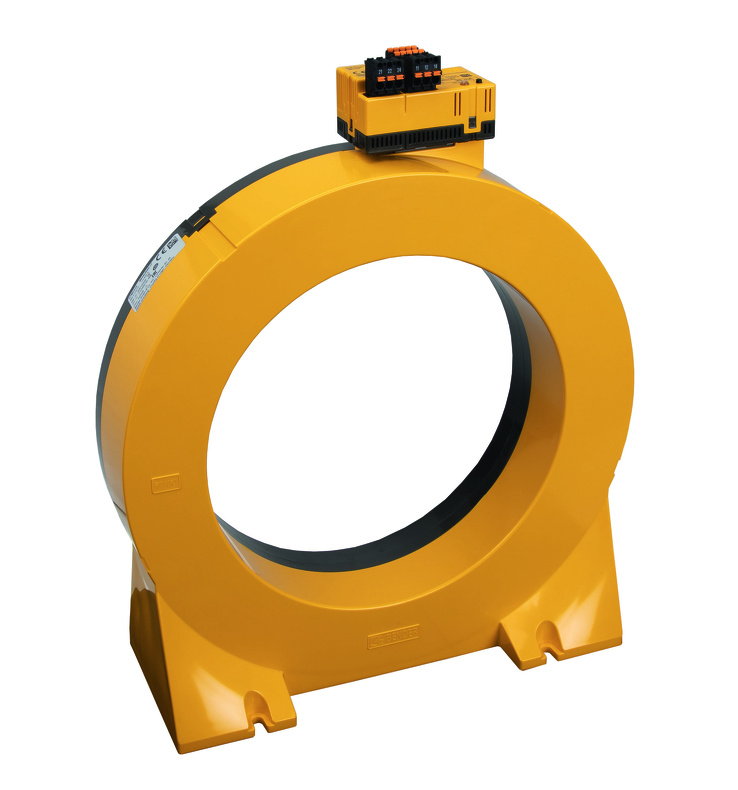

MRCDB30X-CTBC210 - monitor reziduálního proudu s měřicím transformátorem
Transformátor proudu se stíněním
CTUB101-CTBC210P
Měřicí transformátor, magneticky stíněný, výstup - svorky k, l
pro připojení k zařízením řady RCMA420/423
průměr 210 mm
Us = +/-12 V DC
Zjistit více
OBJ: B78120028
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
36 520 Kč/ks
44 189,20 Kč s DPH
Porovnání
+-
Košík

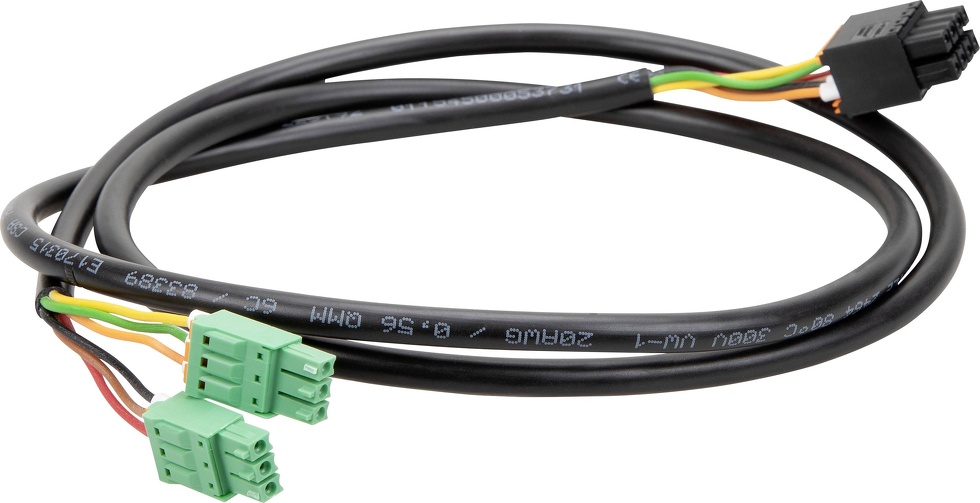

Příslušenství - CTX100 - Propojovací kabel k monitorům reziduálních proudů
Příslušenství
CTX-100
Propojovací kabel RCMA42x - CTUB101
Délka 1 m
OBJ: B98110080
Záruka: 60 m.
Není skladem
Prověříme pro Vás
1 260 Kč/ks
1 524,60 Kč s DPH
Porovnání
+-
Košík
Příslušenství - CTX100 - Propojovací kabel k monitorům reziduálních proudů
Příslušenství
CTX-250
Propojovací kabel RCMA42x - CTUB101
Délka 2,5 m
OBJ: B98110081
Záruka: 60 m.
Skladem v GHV
skladem 3 ks
1 390 Kč/ks
1 681,90 Kč s DPH
Porovnání
+-
Košík
Příslušenství - CTX1000 - Propojovací kabel k monitorům reziduálních proudů
Příslušenství
CTX-500
Propojovací kabel RCMA42x - CTUB101
Délka 5 m
OBJ: B98110082
Záruka: 60 m.
Není skladem
Prověříme pro Vás
1 760 Kč/ks
2 129,60 Kč s DPH
Porovnání
+-
Košík

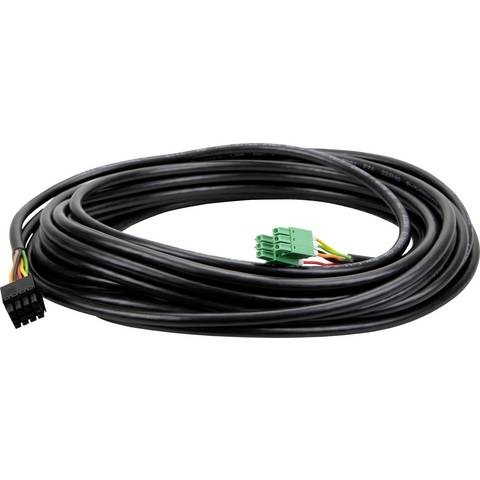

Příslušenství - CTX1000 - Propojovací kabel k monitorům reziduálních proudů
Příslušenství
CTX-1000
Propojovací kabel RCMA42x - CTUB101
Délka 10 m
OBJ: B98110083
Záruka: 60 m.
Není skladem
Prověříme pro Vás
2 260 Kč/ks
2 734,60 Kč s DPH
Porovnání
+-
Košík
Příslušenství - Příchytka pro šroubovou montáž
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Ochranné zařízení MRCD citlivé na AC/DC proudy B podle normy IEC60947-2 příloha M
  • Modulární monitor reziduálního proudu použitelný jako zařízení pro dodatečnou ochranu v uzemněných sítích
  • Měření a vyhodnocování AC/DC proudů typu B podle normy IEC 60755
  • Měření RMS hodnoty reziduálního proudu
  • Zobrazení aktuální hodnoty reziduálního proudu na displeji
  • Indikace alarmu a výstrahy pomocí LED a relé K1/K2 s přepínacími kontakty
  • Měření prostřednictvím externího měřicího transformátoru (nutno objednat samostaně)
  • Měřicí transformátory řady CTUB101-CTBC... o vnitřním průměru od 20 do 210 mm, k dispozici jsou i ve variantě se stíněním
  • Ovládání výkonového odpínacího prvku, jehož čas vypnutí nesmí překročit 17 ms, prostřednictvím relé K2
  • Trvalá kontrola připojení měřicího proudového transformátoru
  • Paměť poruchy

Rozšířené informace

Monitor MRCDB423 citlivý na AC/DC reziduální proudy slouží v kombinaci s měřicím proudovým transformátorem řady CTUB101-CTBC… jako dodatečná ochrana (ochrana proti nepřímému dotyku) v uzeměných sítích (TN a TT), v nichž se mohou objevit AC nebo DC unikající proudy.

Přístroje najdou uplatnění všude tam, kde jsou použity například šestipulzní třífázové usměrňovače, jednocestné usměrňovače s vyhlazováním, měniče, nabíječky baterií, zařízení s frekvenčně řízenými pohony apod.

Díky tomu, že je unikající proud měřen pomocí externích měřicích transformátorů, je přístroj MRCDB423 téměř nezávislý na jmenovitém napětí a proudu monitorované sítě. Nastavená hodnota reakce reziduálního proudu IΔn2, zpoždění reakce ton2, stejně jako aktuální naměřená hodnota reziduálního proudu IΔ jsou standardně zobrazeny na displeji.

Aplikace

  • Ochranné zařízení ve spojení s výkonovým prvkem s krátkou dobou vybavení
  • Citlivé monitorování AC/DC reziduálních proudů v uzemněných sítích (TN a TT systémy)

Funkce přístroje

Po připojení přístroje k napájecímu napětí Us je aktivováno zpoždění po spuštění “t”. Během zpoždění po spuštění “t” je přístroj v alarmovém stavu, což znamená, že obě výstupní relé K1 a K2 jsou rozpojená a monitorovaná síť je díky vypnutému výkonovému prvku bez napájení. Během zpoždění při spuštění nemá případná změna hodnoty měřeného reziduálního proudu žádný vliv na stav výstupních relé K1/K2. Měření reziduálního proudu se provádí pomocí externích měřicích proudových transformátorů řady CTUB101-CTBC20(P)…210(P). Aktuální měřená hodnota reziduálního proudu je zobrazena na LC displeji. Díky tomu je možné sledovat změny například při připojování jednotlivých výstupních obvodů k monitorované síti.

V případě překročení nastavené hodnoty reakce reziduálního proudu pro výstrahu IΔn1 je aktivováno zpoždění reakce ton1. Po jeho uplynutí se sepne výstupní relé K1 a LED pro výstrahu se rozsvítí. Chyba zůstane uložená v přístroji: výstupní relé K1 zůstává v alarmovém stavu a stejně tak LED pro výstrahu svítí až do doby, kdy je stisknuto tlačítko RESET “R” nebo je přerušeno napájecí napětí Us. Měření reziduální porudu pokračuje i nadále.

V případě překročení nastavené hodnoty reakce reziduálního proudu pro alarm IΔn2 je aktivováno zpoždění reakce ton2. Po jeho uplynutí se sepnou výstupní relé K1 a K2. Výstupní relé K2 vybaví připojený jistič, který odpojí monitorovaný výstupní obvod. LED pro výstrahu i alarm svítí. Porucha zůstane uložená v přístroji: obě výstupní relé K1 i K2 zůstávají v alarmovém stavu a stejně tak LED pro výstrahu i alarm svítí až do doby, kdy je stisknuto tlačítko RESET “R” nebo je přerušeno napájecí napětí Us. Měření reziduálního proudu je ukončeno, protože monitorovaný obvod je odpojený od napájení.

Výše popsaná kombinace přístrojů splňuje požadavky normy IEC 60947-2, přílohy M na ochranná zařízení MRCD. Podmínkou je použití výkonového prvku (jističe) s příslušnými izolačními vlastnostmi a s velmi krátkým časem vypnutí, který nesmí překročit 17 ms.

Správnou funkci přístroje lze otestovat pomocí tlačítka TEST “T”. Parametry přístroje lze nastavovat pomocí displeje a funkčních tlačítek. Přístup k parametrům je možné zabezpečit heslem.

Specifická nastavení

V souvislosti s požadavky normy IEC 60947-2, přílohy M obsahuje monitor MRCDB423 následující nastavení:

  • trvale aktivní funkce "start s alarmem"
  • trvale aktivní funkce "paměť poruchy"
  • výstupní relé trvale v režimu N/C

Výše uvedená nastavení není možné změnit.

Normy

Monitory reziduálních proudů MRCDB423 odpovídají požadavkům:

  • IEC 60755
  • IEC 60947-2

Rozměry pouzdra XM420

Rozměry pouzdra XM420

Technické údaje

Parametry

SignalizaceLED
Výstupní relé2
Distribuční síť TN/TTano Ano
Distribuční síť ITbe Ne
Charakteristika reziduálního proudu AC, Aano Ano
Charakteristika reziduálního proudu AC, A, Bano Ano
Kmitočtový rozsah0 Hz … 2 kHz
Počet měřících kanálů1
Prahové hodnoty lΔn150 % … 100 %
Prahové hodnoty lΔn230 mA … 3 A
Zpoždění reakce ton0  … 10 s
Zpoždění při spuštění t1 s … 1 s
Pracovní režim výstupních reléN/C
Montáž na DIN lištuano ANO
Montáž pomocí šroubůano ANO
Rozhraní BMSbe Ne
Modbus RTUbe Ne
Rozhraní NFCbe Ne
Rozsah pracovních teplot-25 °C … 55 °C

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona

Související produkty

Měřicí transformátory řada CTBC + modul elektroniky CTUB
Varianty: 22
řada CTUBCTUB modulární transformátory pro RCMA a RCMS
Modulární řada měřicích proudových transformátorů řady CTUB. Transformátory jsou tvořeny modulem elektroniky CTUB 101/CTUB 102 a vlastním měřicím transformátorem CTBC... s kruhovým otvorem o vnitřním průměru 20 až 210 mm. Přístroje se vyznačují vysokou citlivostí na střídavé, pulsující i stejnosměrné proudy (proudy typu B). Jsou určené pro monitory reziduálních proudů řad RCMA a RCMS.
od 4 210 Kč
od 5 094,10 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
MRCDB301-monitor reziduálního proudu
Varianty: 4
MRCDB300Monitor reziduálních proudů s ochrannou funkcí

Vysoce citlivý modulární monitor AC a DC reziduálních proudů pro monitorování uzemněných TN nebo TT sítí splňující přísné požadavky normy IEC 60947-2 přílohy M na ochranná zařízení MRCD.
Kombinace přístroje MRCDB300 a odpojovacího prvku, jehož čas vypnutí nesmí překročit 20 ms, slouží k ochraně osob, k prevenci proti vzniku požáru nebo k ochraně nepřetržité výroby (dle varianty přístroje).
Model MRCDB305 byl speciálně vyvinutý pro aplikace ve svařování.

od 14 020 Kč
od 16 964,20 Kč s DPH
Porovnání

Mohlo by vás zajímat

Události

WEBINÁŘ: Kontrola, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 s přístroji Fluke
11.09.2024
Zveme Vás na ONLINE webinář zaměřený na kontrolu, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 za použití přístrojů FLUKE. Událost proběhne ve středu,...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma, Testery izolace 5000 V C.A 6505 a C.A 6547 -...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...
Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...

Odborné články

Novinka od firmy Bender pro AC nabíjecí stanice - regulátory nabíjení ICC1324
05.06.2024
Společnost Bender, přední světový výrobce přístrojů pro elektrickou bezpečnost v elektromobilitě, uvádí na trh nový regulátor nabíjení ICC1324. Přístroj slouží jako řídící jednotka střídavých nabíjecích...
Specifika monitoringu izolačního stavu ve velkých fotovoltaických elektrárnách
25.04.2024
Monitoring izolačního stavu IT sítí fotovoltaických elektráren o výkonu nad 1 MW je ve světě elektrické bezpečnosti specifická disciplína. Hlavním důvodem je velký rozsah instalace tvořené střídači, kilometry...
