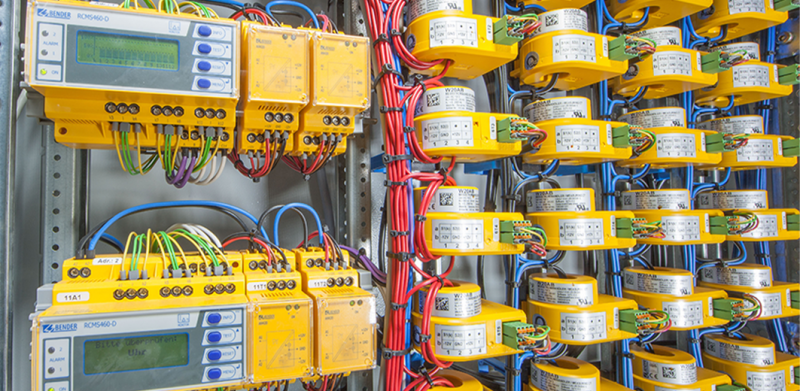

Vyšší spolehlivost elektrických obvodů díky monitoringu reziduálních proudů přístroji Bender

Společnost Bender, přední světový výrobce přístrojů pro zajištění bezpečnosti v elektrických obvodech, nabízí hned několik přístrojů pro detekci a sledování reziduálních proudů, a to od základních přístrojů do čistě střídavých rozvodů až po vícekanálové přístroje do složitých instalací s výskytem vyhlazených stejnosměrných proudů.

Přístroje pro monitorování reziduálního proudu typu A

Základním přístrojem pro použití v aplikacích s výskytem střídavého proudu nebo proudu pulzačního stejnosměrného jsou monitory RCM410R. Přístroje RCM410R jsou určeny pro trvalé monitorování reziduálních proudů typu A v uzemněných sítích (TN, TT). Mohou být použity ve dvou, tří i čtyřvodičových soustavách. Monitory RCM410R umožňují nastavení dvou nezávislých hodnot reakce (výstraha, alarm) na zhoršující se hodnoty unikajícího proudu v instalaci. Měřené hodnoty reziduálního proudu lze rovněž trvale vyčítat do nadřazeného systému měření a regulace prostřednictvím rozhraní RS-485 s protokolem Modbus RTU. Kromě citlivého a přesného měření proudů se přístroj vyznačuje také šířkou pouhých 18 mm.

Přehled základních parametrů

• Detekce reziduálních proudů typu A (tj. proudů AC a DC pulzačního charakteru) s nastavitelnou hodnotou reakce 10 mA…30 A.
• Nastavitelná doba zpoždění reakce 0…10 s.
• Možnost nastavení dvou nezávislých hodnot reakce na překročení hodnoty reziduálního proudu (výstraha a alarm).
• Trvalá kontrola připojení externího měřicího transformátoru.
• Výstupy ve formě alarmového relé s přepínacími kontakty, rozhraní RS-485 s protokolem Modbus RTU a rozhraní NFC.
• Přístroj se vyrábí ve dvou provedeních dle dostupného napájecího napětí, a to verze RCM410R-1 pro napájecí napětí 24 V DC a verze RCM410R-2 pro napětí 100….240 V AC/DC.
• Šířka přístroje pouhých 18 mm přispívá k úspoře místa v rozváděči.

Komunikace NFC

Užitečnou funkcionalitou přístroje RCM410R je vestavěná NFC komunikace. Pomocí chytrého telefonu s nainstalovanou aplikací Bender Connect App lze snadno vyčíst jak aktuální měřenou hodnotu reziduálního proudu, tak zobrazit nastavené hodnoty reakce a další parametry přístroje.

Hlavním přínosem technologie NFC je ale možnost snadného nastavování parametrů. Prostřednictvím přehledného menu lze v aplikaci přednastavit všechny potřebné hodnoty a následně je jedním příkazem odeslat do přístroje. To je zvláště výhodné při sériové výrobě, kdy je potřeba nastavit větší množství přístrojů se stejnými parametry. Nastavování přístrojů je v takovém případě velmi rychlé, současně je významně eliminována možnost vzniku chyb. Nastavované přístroje navíc nemusí být pod napětím, lze si tak celou sérii připravit najednou bez zdlouhavého připojování k napájecímu napětí.

Externí měřicí proudové transformátory typu A

Jako proudové senzory – měřicí transformátory lze ve spojení s přístroji RCM410R použít modulární řadu Bender CTAC. Tyto transformátory jsou dostupné s vnitřním průměrem toroidu 20, 35, 60, 120 a 210 mm. V případě potřeby jsou k dispozici rovněž měřicí proudové transformátory s obdélníkovým průřezem (vhodné pro instalaci na šíny), případně transformátory s rozebíratelným jádrem.

Přístroje pro monitorování reziduálního proudu typu B

Novinkou na poli měření reziduálních proudů je čtyřkanálový monitor Bender RCMS410. Přístroj pokračuje v nastoupeném trendu společnosti Bender, totiž vyrábět přístroje o šířce pouhých 18 mm a chybějící displej nahradit vestavěnou NFC komunikací. Monitor RCMS410 umožňuje vyhodnocovat reziduální proudy typu A, B i B+ v souladu s normou IEC62020-1. NFC rozhraní slouží ke snadnému nastavování parametrů přístroje i k vyčítání aktuálně měřených hodnot prostřednictvím aplikace Bender Connect App pro chytré telefony. Navíc monitor obsahuje digitální vstupy a výstupy a sériové rozhraní RS-485 s protokolem Modbus RTU. Pro funkci přístroje jsou nezbytné externí měřicí transformátory.

RCMS410 – univerzální řešení pro nejrůznější aplikace

Přístroj RCMS410  je dostupný ve třech provedeních, která se liší pouze softwarovou výbavou, tj. volitelnými funkčními moduly.
Základní verze je určena pro měření proudů typu A. Rozšířená verze umožňuje měření proudů typu A i B (tj. včetně vyhlazených stejnosměrných proudů). Nejvyšší verze potom umožňuje i harmonickou analýzu a dále pak možnost použití externích měřicích transformátorů různých výrobců. Typ měřeného proudu (A nebo A i B) je nastavitelný samostatně pro každý měřicí kanál, čemuž odpovídá i možnost kombinovat měřicí transformátory typu A i typu B pro každý přístroj.

Přehled základních parametrů

• Detekce reziduálních proudů typu A s nastavitelnou hodnotou reakce 6 mA…30 A a proudů typu B s nastavitelnou hodnotou reakce 10 mA…10 A.
• Čtyři nezávislé měřicí kanály.
• Nastavitelné měřicí režimy samostatně pro každý kanál: nadproud (standardní nastavení), podproud nebo funkce proudového okna.
• Nastavitelná doba zpoždění reakce 0…10 s.
• Možnost nastavení dvou nezávislých hodnot reakce na překročení hodnoty reziduálního proudu (výstraha a alarm).
• Trvalá kontrola připojení externích měřicích transformátorů.
• Jeden digitální vstup, jeden digitální vstup/výstup a jeden multifunkční výstup (digitální/analogový).
• Komunikační rozhraní NFC a RS-485/Modbus RTU.
• Vlastní napájení přístroje 24 VDC.
• Šířka přístroje pouhých 18 mm přispívá k úspoře místa v rozváděči.

Externí měřicí proudové transformátory typu B

Pro měření stejnosměrných vyhlazených proudů jsou k dispozici externí měřicí transformátory řady CTUB102-CTBC... Tyto transformátory jsou opět dostupné v pěti provedeních dle vnitřního průměru toroidu, tj. 20, 35, 60, 120 a 210 mm. Pro instalace v elektricky zarušeném prostředí lze s výhodou použít transformátory řady CTUB102-CTBC… ve stíněném provedení. Stínění zaručuje přesné a spolehlivé měření i v prostorách s elektrickým nebo magnetickým polem způsobeným např. velkými náběhovými proudy.

Protokol Modbus RTU

Pro trvalý sběr měřených hodnot i signalizaci alarmových stavů lze u monitorů reziduálního proudu firmy Bender s výhodou využít vestavěné rozhraní RS-485 v protokolem Modbus RTU. Pomocí tohoto rozhraní lze do série zapojit až 256 přístrojů Bender. Pokud elektrická soustava nedisponuje vlastním systémem měření a regulace pro vyhodnocování měřených hodnot, mohou být monitory reziduálního proudu doplněny o převodník COM465IP. Tímto způsobem lze snadno shromáždit a zpřístupnit údaje z většího množství přístrojů na jednom místě. V případě převodníku COM465IP lze využít vestavěný webserver a k měřeným hodnotám přistupovat z libovolného PC nebo notebooku. Převodník může být vybaven i dlouhodobým záznamem – lze tak snadno sledovat vývoj jednotlivých hodnot reziduálních proudů v čase.

Přínos monitoringu reziduálních proudů

Cílem detekce a monitorování reziduálních proudů je vyšší ochrana před úrazem elektrickým proudem, snížení rizika požáru v důsledku poruchy izolace v elektrických rozvodech a samozřejmě také vyšší spolehlivost obvodů.
Monitory reziduálního proudu Bender najdou široké uplatnění v detekci poruch izolace nejrůznějších pohonů, v sítích pro napájení zabezpečovacích a komunikačních systémů, klimatizací, chladicích zařízení a podobně. Kromě monitorování unikajících proudů lze přístroje dále použít k detekci proudu ve vodičích, kterými za normálních podmínek nemá žádný proud protékat (N, PE) nebo např. pro kontrolu proudu v rozdělovací přípojnici N - PE v soustavách TN-S.
