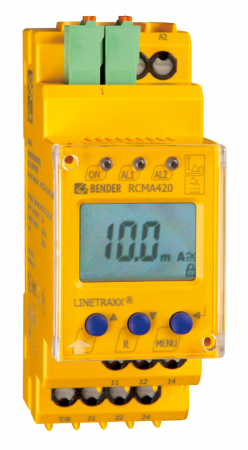

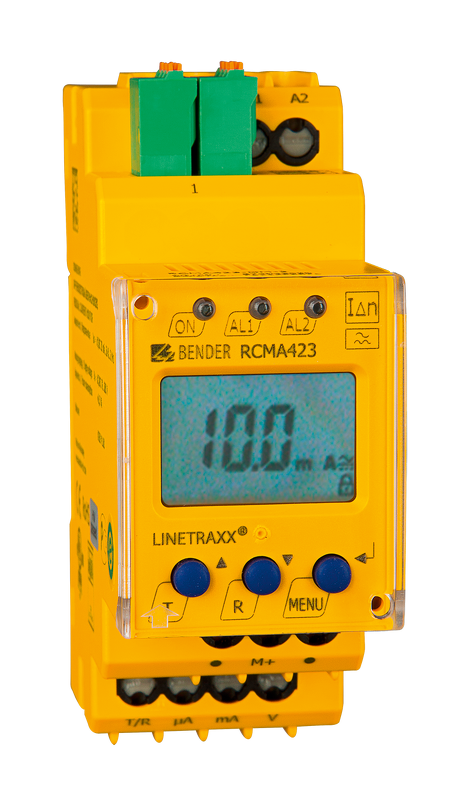

RCMA420 - Monitor reziduálních proudů
Monitor střídavých a stejnosměrných reziduálních proudů typu B podle IEC62020 a IEC60755
Vysoce citlivý monitor reziduálních proudů pro monitorování uzemněných TN nebo TT sítí, ve kterých se vyskytují nebo mohou vyskytovat stejnosměrné reziduální proudy. Hodnota reakce 10...500 mA.
Dotaz na produktPorovnat
Varianty k produktu RCMA420 - Monitor reziduálních proudů (8)
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami
In1: 50...100% z In2
In2: 10mA...500mA, DC...2kHz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami

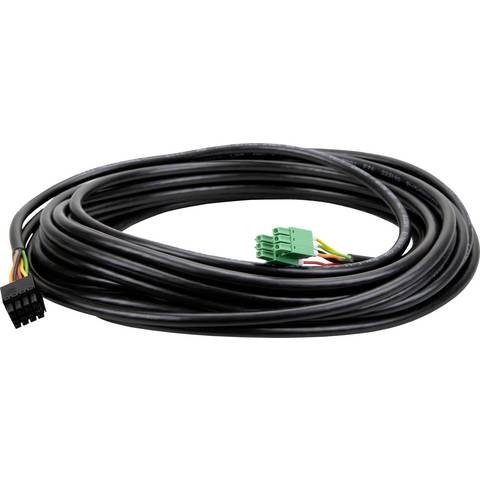

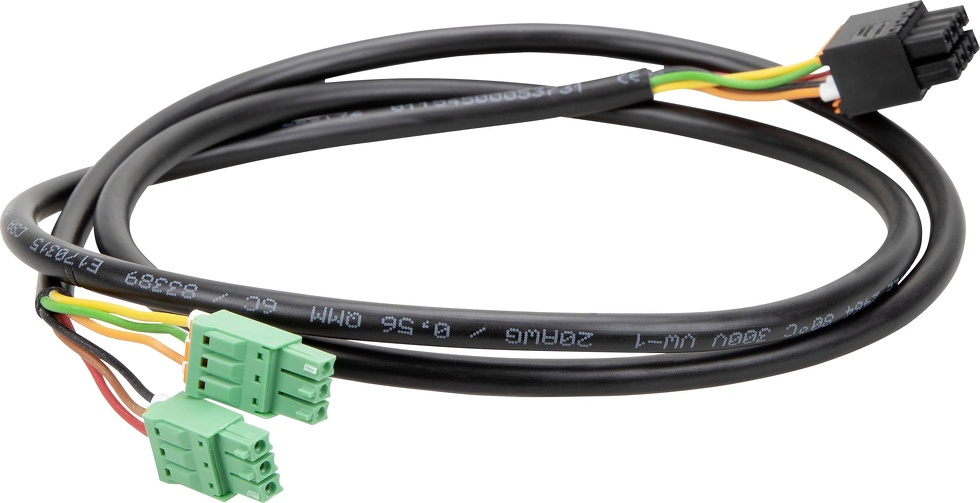

Volitelné příslušenství k RCMA420 - Monitor reziduálních proudů
Délka 1 m
Délka 2,5 m
Délka 5 m
Délka 10 m
pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
Zjistit více
pro připojení k zařízením řady RCMA420/423
průměr 20 mm
Us = +/-12 V DC
Zjistit více
pro připojení k zařízením řady RCMA420/423
průměr 35 mm
Us = +/-12 V DC
Zjistit více
Popis výrobku
- Měření skutečné efektivní hodnoty proudu TRMS (AC+DC)
- Dvě samostatně nastavitelné hodnoty reakce v rozsahu 10...500 mA
- Kmitočtový rozsah 0...2000 Hz
- Nastavitelné hodnoty: zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
- Digitální indikace měřené hodnoty na LC displeji
- Monitorování stavu připojení měřicích transformátorů proudu
- LED indikace POWER ON a ALARM (AL1/AL2)
- Interní a externí tlačítko TEST/RESET
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelný režim N/O nebo N/C a paměť poruch
- Trvalé automonitorování funkce
- Multifunkční LC displej
- Možnost ochrany nastavení přístroje pomocí hesla
- Možnost zaplombování krytu
- Pouzdro 2 modulární (šíře 36 mm)
Rozšířené informace
Vysoce citlivý monitor reziduálních proudů RCMA420 je určen pro monitorování uzemněných TN nebo TT sítí, ve kterých se vyskytují nebo mohou vyskytovat stejnosměrné reziduální proudy. Taková situace může nastat především v obvodech, které obsahují šestipulzní usměrňovače nebo jednocestné usměrňovače s vyhlazovacím filtrem jako jsou například střídače, bateriové dobíječe nebo pohony s frekvenčním řízením. Přístroj umožňuje monitorovat proudy i v jednotlivých vodičích. Stav „předalarmu“ (50...100 % hodnoty reakce IΔn2) umožňuje rozlišit stav předběžného varování a alarmu. Hodnoty reziduálních proudů jsou měřeny pomocí měřicích transformátorů proudu, takže monitorovací zařízení je téměř nezávislé na jmenovitém proudu a napětí systému.
Aplikace
- Velice citlivé monitorování AC/DC reziduálních proudů v uzemněných dvou-, tří- a štyř-vodičových sítích (TN a TT systémy)
- Citlivé monitorování proudu jednotlivých vodičů za normálních podmínek bez přítomnosti proudu (např. N nebo PE vodiče)
- Monitorování pohonů s proměnnou rychlostí, systémů UPS, stavebních strojů, tiskařských zařízení, bateriových systémů, laboratorních přístrojů, dřevozpracujících strojů, svářecích systémů, dále v nábytkářskem průmyslu a neposlední řadě v oblasti zdravotnictví
Funkce
Po připojení napájecího napětí Us je aktivováno zpoždění spuštění "t". Případné změny naměřené hodnoty reziduálního proudu v tomto časovém intervalu nemají vliv na spuštění ALARM relé. Vlastní měření reziduálních proudů zajišťují externí MTP. Naměřená hodnota se zobrazuje na LC displeji monitoru RCM420. Tímto způsobem lze snadno rozpoznat změny, např. připojení elektrického obvodu. Jestliže naměřená hodnota překročí nastavenou hodnotu reakce, je aktivováno zpoždění reakce ton1/2. Pokud neklesne monitorovaná hodnota zpět pod nastavenou hodnotu reakce do konce doby zpoždění ton1/2 vybrané ALARM relé K1/K2 sepne a ALARM LED AL1/AL2 se rozsvítí. Jakmile reziduální proud klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění toff. Po skončení tohoto zpoždění přepnou ALARM relé zpět do výchozího stavu a ALARM LED AL1/AL2 zhasnou. V případě, že je aktivována paměť poruchových stavů, zůstane ALARM relé ve stavu ALARM a LED zůstanou svítit, dokud není tento stav změněn tlačítkem RESET nebo dokud není odpojeno napájecí napětí. Ověření funkce zařízení je možno pomocí tlačítka TEST. Výše uvedené parametry zařízení mohou být nastaveny pomocí ovládacích tlačítek na čelním panelu přístroje a mohou být chráněny heslem.
Monitorování připojení
Funkce monitoru RCMA stejně jako funkce MTP je trvale monitorována. V případě poruchy relé K1/K2 bez zpoždění sepne a ALARM LED AL1/AL2 se rozsvítí. Po odstranění poruchy se ALARM relé vrátí do původní polohy buď automaticky nebo pomocí tlačítka RESET.
Normy
Monitory reziduálních proudů RCM420 odpovídají požadavkům:
- DIN EN 620020 (VDE 0663)
- IEC 62020
Rozměry pouzdra XM420
Technické údaje
Parametry
| Signalizace | LED |
|---|---|
| Výstupní relé | 2 |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 2 kHz |
| Počet měřících kanálů | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 10 mA … 0,5 A |
| Zpoždění reakce ton | 0 … 10 s |
| Zpoždění při spuštění t | 0 … 10 s |
| Zpoždění uvolnění toff | 0 … 99 s |
| Pracovní režim výstupních relé | N/C nebo N/O |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ne |
| Modbus RTU | Ne |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -25 °C … 55 °C |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulsní zkušební napětí | 2,5 kV |
| Ochranné oddělení (zvýšená izolace) mezi | (A1, A2) - (k, l, T/R) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podle IEC61010-1 | 2,21 kV |
| Parametry napájení | |
| Napájecí napětí Us | viz. údaje pro objednávku |
|---|---|
| Jmenovity kmitočet napájecího napětí fs | viz. údaje pro objednávku |
| Vlastní spotřeba max. | ≤ 3 VA |
| Měřicí obvod, monitorovaná síť | |
| Typ MTP | řada CTUB101-CTBCxxx |
|---|---|
| Zátěž | 68 Ω |
| Jmenovité pracovní napětí | 800 V |
| Pracovní charakteritiky dle IEC 62020 | Typ B |
| Jmenovitý kmitočet | 0...2000 Hz |
| Měřicí rozsah AC | 0...1,5 A |
| Měřicí rozsah DC | 0...600 mA |
| Přesnost | 0...-35 % |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce IΔn1(před-ALARM, AL1) | 50...100 % z IΔn2 (od výrobce nastaveno 50 %) |
|---|---|
| Jmenovitá hodnota reakce IΔn2 (ALARM, AL2) | 10...500 mA (od výrobce nastaveno 30 mA) |
| Hystereze | 10...25 % (od výrobce nastaveno 15 %) |
| Specifické časy | |
| Zpožděni při spuštění t | 0...10 s (od výrobce nastaveno 0,5 s) |
|---|---|
| Zpoždění reakce ton2 (ALARM) | 0...10 s (od výrobce nastaveno 0 s) |
| Zpoždění reakce ton1 (před-ALARM) | 0...10 s (od výrobce nastaveno 1 s) |
| Zpoždění uvolnění toff | 0...99 s (od výrobce nastaveno 1 s) |
| Doba reakce kontaktu tae při IΔn = 1 × IΔn1/2 | ≤ 180 ms |
| Doba reakce kontaktu tae při IΔn = 5 × IΔn1/2 | ≤ 30 ms |
| Doba vybavení tan | tan = tae + ton1/2 |
| Doba zotavení tb | ≤ 300 ms |
| Zobrazení, paměť | |
| Zobrazení | multifunkční LC displej, nepodsvětlený |
|---|---|
| Rozsah zobrazení AC | 0...1,5 A |
| Rozsah zobrazení DC | 0...600 mA |
| Přesnost zobrazení | 0...35 % / ±2 digity |
| Paměť naměřených hodnot | 1 naměřená hodnota |
| Heslo | Off / 0...999 (od výrobce nastaveno Off) |
| Paměť chyb, ALARM relé | On / Off (od výrobce nastaveno On) |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
|---|---|
| Spínací obvody | ||
| Spínací prvky | dvě relé (K1,K2) s 1 přepínacím kontaktem | |
|---|---|---|
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/C) | |
| Minimální zátěž kontaktu | 1 mA při AC/DC > 10 V | |
| Všeobecná data | |||||
| Typ připojeni | viz. údaje pro objednávku | ||||
|---|---|---|---|---|---|
| Pracovní teplota okolí | -25...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň ochrany vnitřní součásti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál pouzdra | polykarbonát | ||||
| Samozhášitelnost | UL94V-0 | ||||
| Rychlá montáž na DIN lištu | dle IEC 60715 | ||||
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ||||
| Hmotnost | ≤ 150 g | ||||
| Pouzdro | XM420 | ||||
Související produkty

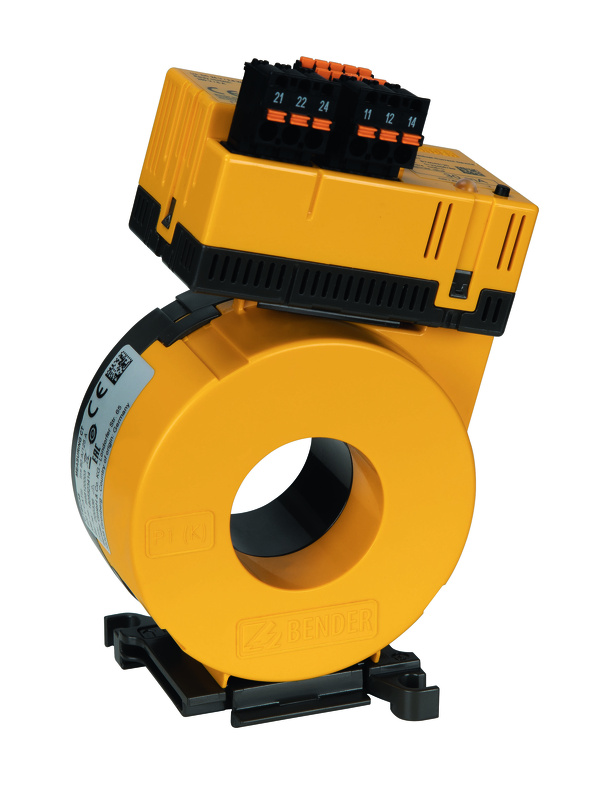

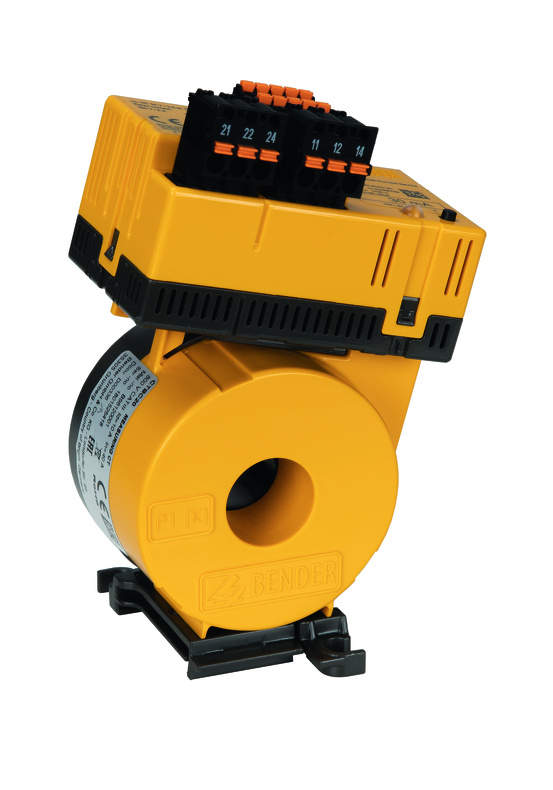

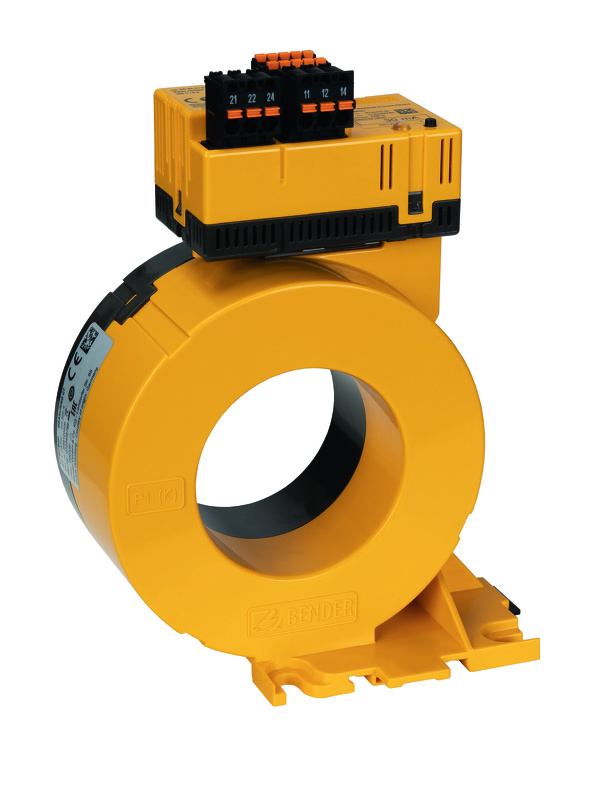

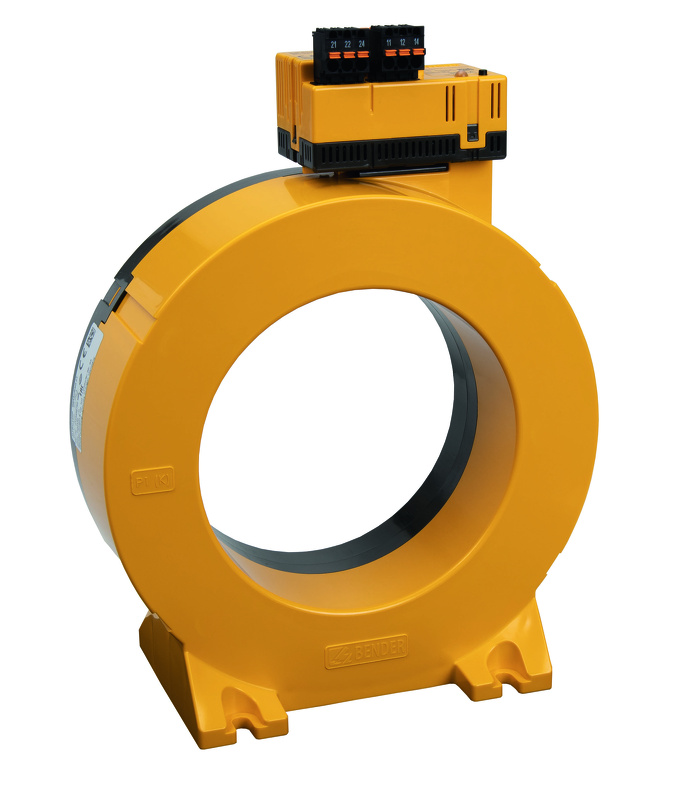

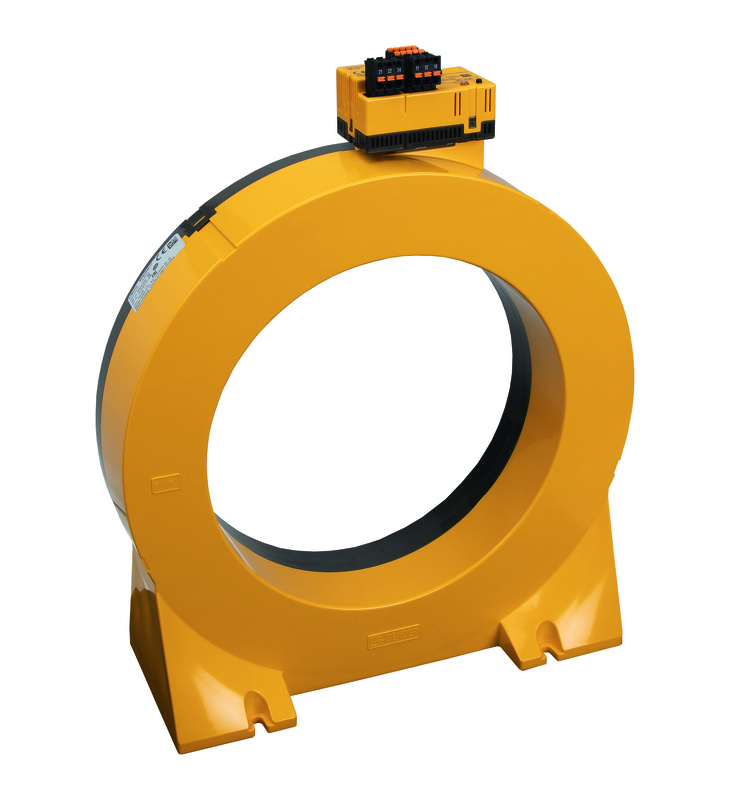

Měřicí proudové transformátory řady CTBC... s kruhovým otvorem a vysokou citlivostí na střídavé, pulsující i stejnosměrné proudy typu B určené pro měřicí a vyhodnocovací jednotky CTUB100, RCMB300 a MRCDB300.
