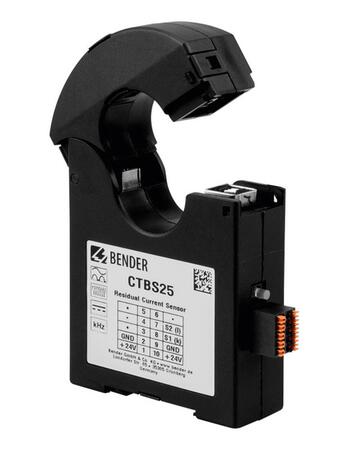

CTBS25 - transformátor s rozebíratelným jádrem
Měřicí proudové transformátory CTBS25 o vnitřním průměru 25 mm a s rozebíratelným jádrem
Dotaz na produktPorovnat
Varianty k produktu CTBS25 - transformátor s rozebíratelným jádrem (1)
Proudy AC/DC, typ B
Rozebíratelné jádro, průměr 25 mm
Us = 24 V DC
Popis výrobku
Popis přístroje
Měřicí proudový transformátor CTBS25 slouží k měření AC i DC proudů (proudy typu B) včetně detekce reziduálního proudu s vyhlazenou DC složkou. Přístroj převádí unikající a poruchové proudy na signál, který lze dále vyhodnotit v přístrojích řady RCMS460/490 nebo EDS440. Měřicí proudové transformátory CTBS25 lze použít v sítích DC, AC a 3(N)AC.
Vlastnosti
- Měřicí proudový transformátor s rozebíratelným jádrem umožňuje snadnou instalaci
bez nutnosti demontáže primárních vodičů - Vhodný pro měření AC i DC proudů (proudy typu B)
- Použití s monitory reziduálních proudů řady RCMS460/490 a RCMA420/423
- Použití s vyhodnocovací jednotkou EDS440 v systému pro lokalizaci poruch izolace
- Napájecí napětí DC 24 V
- Vnitřní průměr přístroje 25 mm
- Měřicí rozsah 10...500 mA
- Jmenovitý proud In = 100 A
Normy
Měřicí proudové transformátory CTBS25 splňují následující normy:
- IEC 62020:2003-11 ve spojení se systémy/ přístroji na monitorování reziduálních proudů RCMS460/490 nebo RCMA420/423
- IEC 61557-9 ve spojení s vyhodnocovací jednotkou systému pro lokalizaci poruch izolace EDS440.
