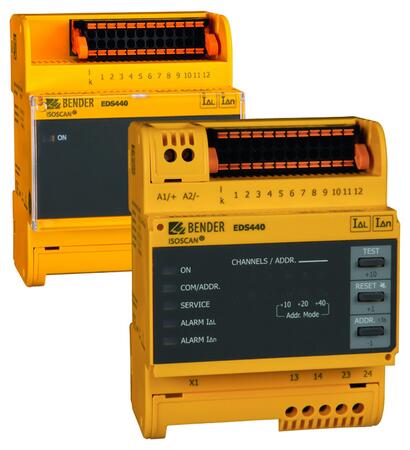

EDS440 / EDS441 - Přístroj pro vyhledávání poruch izolace

Vícekanálový přístroj pro vyhledávání poruch izolace IFLS v DC, AC a 3AC IT sítích podle ČSN EN 61 557-9

Přístroje pro lokalizaci poruch izolace v AC, 3 AC a DC IT sítích, v hlavních a řídících obvodech v průmyslových instalacích, na lodích, ve zdravotnických zařízeních, nebo v diodově oddělených DC IT sítích v elektrárnách.

Dostupnost: Skladem v GHV
Vybrat variantu (10)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu EDS440 / EDS441 - Přístroj pro vyhledávání poruch izolace (10)

Filtrace
Skladem

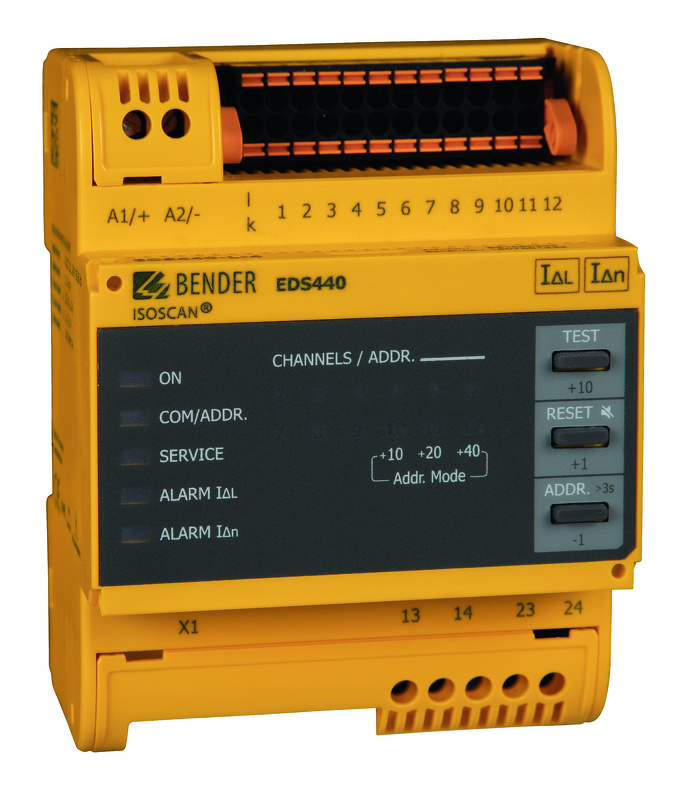

EDS440-L - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS440-L-4
EDS: 2...10 mA
RCM: 100 mA...10 A
12 měřicích kanálů
Signalizace pomocí LED
OBJ: B91080202
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
EDS440-L - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS440W-L-4
EDS: 2...10 mA
RCM: 100 mA...10 A
Verze "W"
OBJ: B91080202W
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

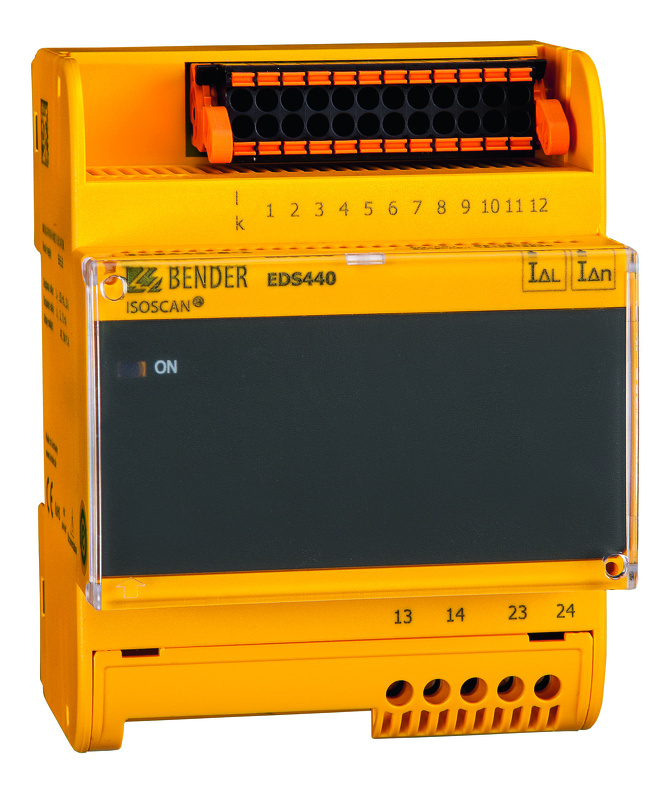

EDS440-S - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS440-S-1
EDS: 2...10 mA
RCM: 100 mA...10 A
12 měřicích kanálů
bez signalizace na LED
OBJ: B91080201
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS440-L - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS441-L-4
EDS: 0,2...1 mA
RCM: 100 mA... 1 A
12 měřicích kanálů
Signalizace pomocí LED
OBJ: B91080205
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS440-L - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS441W-L-4
EDS: 0,2...1 mA
RCM: 100 mA... 1 A
Verze "W"
OBJ: B91080205W
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS440-S - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS441-S-1
EDS: 0,2...1 mA
RCM: 100 mA... 1 A
12 měřicích kanálů
bez signalizace na LED
OBJ: B91080204
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS440-L - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS441-LAB-4
EDS: 0,2...1 mA
RCM: 100 mA... 1 A
OBJ: B91080207
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS440-LAF-4 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS440-LAF-4
EDS: 10mA...50 mA
RCM: 100 mA... 1 A
pouze pro transformátory řady CTAF
OBJ: B91080209
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
EDS440-S - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS440W-S-1
Hodnota reakce EDS: Idl = 2...10 mA
Měřicí rozsah RCM: Idn = 100 mA...20 A
bez LED signalizace
provedení "W", rozsah pracovní teploty -40...+70 °C
OBJ: B91080201W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS440-S - Přístroj pro vyhledávání poruch izolace
Vyhodnocovací jednotka
EDS441W-S-1
OBJ: B91080204W
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k EDS440 / EDS441 - Přístroj pro vyhledávání poruch izolace

GHV - velké G
Příslušenství
EDS44x-L
Sada šroubových svorek
* součástí standardního obsahu dodávky
OBJ: B91080901
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
EDS44x-L
Sada pružinových svorek
OBJ: B91080902
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
EDS44x
Sada krytů svorek a 2ks příchytek pro upevnění pomocí šroubů
* součástí standardního obsahu dodávky
OBJ: B91080903
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Konektor
BB-Bus 4TE
OBJ: B98110002
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
EDS44x-S
Sada šroubových svorek
OBJ: B91080904
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS440-L-4
OBJ: S91080202
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS440-S-1
OBJ: S91080201
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS441-L-4
OBJ: S91080205
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS441-LAB-4
OBJ: S91080207
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - EDS441-S-1
OBJ: S91080204
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Univerzální síťový koncept přístrojů iso685-EDS44x-IOM441
  • Modulární design umožňující snadné přizpůsobení aplikacím
  • Monitorování připojených měřicích transformátorů
  • 12 měřicích kanálů pro měřicí proudové transformátory řad CTAC, W…, WR…, WS…, W…AB
  • Nastavitelné chování paměti poruch
  • Až 50 vyhledávačů poruch izolace řady EDS v jedné instalaci, tedy až 600 měřicích kanálů
  • Citlivost odezvy EDS440 2…10 mA, EDS441 0,2…1 mA
  • Měření reziduálního AC proudu s nastavitelnou hodnotou reakce
  • Dvě alarmová relé, každé s jedním N/O kontaktem, možnost rozšíření o externí modul IOM441 s 12-ti relé
  • Nastavitelný N/O nebo N/C režim
  • Externí tlačítka test/reset prostřednictvím digitálních vstupů
  • Indikace prostřednictvím iso685-D-P nebo LED
  • Centrální indikace obvodů s poruchou
  • Sériové rozhraní RS-485, rozsah adres BS sběrnice 2…79
  • Možnost připojení k vyšším ovládacím a vizualizačním systémům

Rozšířené informace

Funkce a použití

Přístroje ISOSCAN® série EDS44x jsou navrženy pro použití v kombinaci s iso685-D-P nebo generátorem lokalizačního proudu PGH pro vyhledávání poruch izolace v IT sítích. Detekují testovací proud generovaný přístroji iso685-D-P, IRDH575 nebo PGH a vyhodnocují jej. Umožňují připojení až 12 měřicích transformátorů. Prostřednictvím rozhraní RS-485 (BS sběrnice) lze propojit až 50 zařízení pro vyhledávání poruch izolace a monitorovat tak až 600 okruhů.

Přístroje indikují místo poruchy vyhodnocováním generovaného proudu s přesně danou amplitudou a časem, který se v místě poruchy vrací po PE vodiči nejkratší cestou zpět do přístroje. Varianty přístroje se liší citlivostí odezvy. EDS440 je určen pro hlavní obvody, EDS441 pro řídicí obvody a pro aplikace ve zdravotnických zařízeních. EDS44x-S hlásí poruchu izolace prostřednictvím iso685, EDS44x-L pak signalizačními LED.

Aplikace

  • Lokalizace poruch izolace v AC, 3 AC a DC IT sítích
  • Hlavní a řídicí obvody v průmyslových instalacích a na lodích
  • Diodově oddělené DC IT systémy v elektrárnách
  • Systémy ve zdravotnických zařízeních

Normy

ISOSCAN® EDS440/441 odpovídají požadavkům:

  • ČSN EN 61557-9
  • STN EN 61557-9
  • DIN EN 61557-9
  • DIN VDE 0100-410 (VDE 0100-410)
  • IEC 61557-9
  • DIN EN 50155 (VDE 0115-200)





Technické údaje

Izolace
Jmenovité izolační napětí AC 250 V
Jmenovité impulzní výdržné napětí 4 kV
Kategorie přepětí III
Ochranné oddělení (zesílená izolace) mezi (A1, A2) - (13, 14) - (23, 24) - (X1, X2, X3)
Test dielektrika podle IEC61010-1 2,2 kV
Napájecí napětí
Napájecí napětí US AC/DC 19,2…276 V*
Kmitočtový rozsah US DC, 50…400 Hz
Vlastní spotřeba, typická pro 50 Hz (460 Hz) ≤ 4 W/ 7 VA (≤ 4 W, 28 VA)
Hodnoty reakce
Hodnota reakce vyhledávání poruch izolace (IΔL) EDS440 2…10 mA
Hodnota reakce vyhledávání poruch izolace (IΔL) EDS441 0,2…1 mA
Relativní nejistota (IΔL) EDS440 ± 30 %, ± 2 mA
Relativní nejistota (IΔL) EDS441 ± 30 %, ± 0,2 mA
Hodnota reakce měření reziduálního proudu (IΔn) EDS440 100 mA…10 A (10 A)
Hodnota reakce měření reziduálního proudu (IΔn) EDS441 100 mA…1 A (1 A)
Relativní nejistota (IΔn) EDS44… (42…60 Hz) ± 5 %
Relativní nejistota (IΔn) EDS44… (61…1000 Hz) -20…0 %
Hystereze 20 %
Specifické časy
Doba pro testování všech kanálů na poruchu izolace (IΔL) v závislosti na profilu, min. 6 s
Doba odezvy měření reziduálního proudu (IΔn) ≤ 400 ms
Doba odezvy monitorování měřicích transformátorů max. 18 min
Měřicí obvod
Jmenovité napětí sítě Un EDS440 viz. generátor proudu (např. ISOMETER® iso685-D-P)
Jmenovité napětí sítě Un EDS441 AC 230 V, DC 220 V
Typ měřicích proudových transformátorů pro EDS440 CTAC, W…, WR…, WS…
Typ měřicích proudových transformátorů pro EDS441 W…/8000, WS…/8000
Typ měřicích proudových transformátorů pro EDS44x-LAB W…AB
Zátěž EDS440 47 Ω
Zátěž EDS441 1,5 Ω
Jmenovité napětí izolace (měřicí proudový transformátor) 800 V
Připojení měřicích proudových transformátorů
Jednoduchý vodič ≥ 0,75 mm² 0…1 m
Jednoduchý vodič, kroucený ≥ 0,75 mm² 1…10 m
Stíněný kabel ≥ 0,5 mm² 10…40 m
Doporučený kabel

J-Y(St)Y min. 2x0,8,
jedna strana stínění připojena k PE

Měřicí rozsahy
Fekvenční rozsah měření IΔL DC, 16,7…1000 Hz
Měřicí rozsah vyhledávání poruch izolace (IΔL) EDS440 1,5…25 mA
Měřicí rozsah vyhledávání poruch izolace (IΔL) EDS441 0,15…5 mA
Měřicí rozsah měření reziduálního proudu (IΔn) EDS440 100 mA…20 A
Měřicí rozsah měření reziduálního proudu (IΔn) EDS441 100 mA…2 A
LED
ON zelená
COM žlutá
SERVICE žlutá
ALARM IΔL žlutá
ALARM IΔn žlutá
1…12 indikace kanálu žlutá
Digitální vstupy
Počet 2
Pracovní režim, nastavitelný aktivní vysoká úroveň, aktivní nízká úroveň
Funkce žádná, test, reset
Úrovně napětí nízká úroveň DC- 5…5 V, vysoká úroveň DC 11…32 V
Digitální proudový výstup
Počet 1
Funkce žádná, alarm IΔL, alarm IΔn, porucha přístroje, porucha připojení měřicího transformátoru, obecný alarm
Proud 0 mA DC neaktivní, 20 mA DC aktivní
Pracovní nejistota ±10 %
Akustická signalizace
Počet 1
Funkce žádná, alarm IΔL, alarm IΔn, porucha přístroje, porucha připojení měřicího transformátoru, aktivní vyhledávání poruchy izolace, obecný alarm
Rozhraní
Rozhraní/protokol RS-485/BS
Přenosová rychlost 9600 baud/s
Délka kabelu ≤ 1200 m
Doporučený kabel

J-Y(St)Y min. 2x0,8,
jedna strana stínění připojena k PE

Připojení X1.A, X1.B
Zakončovací odpor 120 Ω, interní DIP přepínač
Adresa zařízení, BMS sběrnice 0, 2…79
Spínací prvky
Počet spínacích prvků 2 N/O kontakty
Pracovní režim N/C režim/N/O režim
Kontakt 13,14 žádná, alarm IΔL, alarm IΔn, porucha přístroje, porucha připojení měřicího transformátoru, obecný alarm
Kontakt 23, 24 žádná, alarm IΔL, alarm IΔn, porucha přístroje, porucha připojení měřicího transformátoru, obecný alarm
Doba elektrické životnosti, počet cyklů 30 000
Jmenovité spínací napětí 250 VAC
Jmenovitý spínací proud 7 A
Jmenovité izolační napětí 4 kV
Maximální zátěž kontaktu 300 W/2770 VA
Maximální zátěž kontaktu 30 VDC/277 VAC
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326-2-4, 50121-3-2, 50121-4
Teplota okolí při provozu -25…+55 °C
Teplota okolí při přepravě -40…+85 °C
Teplota okolí při skladování -25…+70 °C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (bez orosení nebo jinovatky)
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Dlouhodobé skladování (IEC 60721-3-1) 1M3
Rozsah použití ≤ 2000 m
Všeobecná data
Pracovní režim trvalý provoz
Montáž při teplotě okolí >55 °C ve svislé pozici, při teplotě okolí
Stupeň krytí vnitřních komponent/stupeň krytí svorek IP40/IP20
Rychlá montáž na DIN lištu IEC 60715
Uchycení pomocí šroubů 2 x M4 s montážní svorkou
Materiál pouzdra polykarbonát
Samozhášivost UL 94V-0
Rozměry (š x v x h) 72 x 93 x 63 mm
Hmotnost cca 122 g (EDS44x-S), cca 242 g (EDS44x-L)

Rozměry pouzdra EDS440/441

Rozměry pouzdra EDS440/441

Související produkty

Měřicí transformátory řada CTAC
Varianty: 8
řada CTACCTAC transformátory pro RCM, RCMS a EDS

Měřicí proudové transformátory řady CTAC... s kruhovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.

od 2 240 Kč
od 2 710,40 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
IOM441-S - Reléový modul
Varianty: 2
IOM441-SReléový modul

Převodník IOM441 slouží k rozšíření funkce přístroje EDS44x pro vyhledávání poruch izolace. Modul obsahuje 12 bezpotenciálových reléových kontaktů konfigurovatelných v režimu N/O nebo N/C.

Porovnání
Skladem v GHVDetail produktu
iso685 - Hlídač izolačního stavu s panelem FP200
Varianty: 4
iso685-S-PHlídač izolačního stavu s integrovaným generátorem pulzů

Monitor izolačního odpor ve střídavých, stejnosměrných popř. kombinovaných IT sítích s vysokou rozptylovou kapacitou, které obsahují měniče popř. stejnosměrné obvody. S vyhodnocovacím zařízením a měřicími transformátory může sloužt i k vyhledávání poruch. Verze s ovládacím panelem pro panelovou montáž.

Porovnání
Skladem v GHVDetail produktu
Měřicí transformátory CTBS25
CTBS25transformátor s rozebíratelným jádrem
Citlivé měřicí proudové transformátory CTBS25 pro měření AC a DC reziduálních proudů s rozebíratelným jádrem ve spojení s přístroji RCMS, RCMA a EDS.
15 500 Kč
18 755 Kč s DPH
Porovnání
iso685-D-P - Hlídač izolačního stavu s integrovaným generátorem pro lokalizaci poruch
Varianty: 2
iso685-D-PHlídač izolačního stavu s integrovaným generátorem pulzů

Monitor izolačního odporu ve střídavých, stejnosměrných popř. kombinovaných IT sítích s vysokou rozptylovou kapacitou, které obsahují měniče popř. stejnosměrné obvody. S vyhodnocovacím zařízením a s měřicími transformátory slouží i k lokalizaci poruch izolace.

Měřicí transformátory řada W1-5..., W10...
Varianty: 6
řada W1-5..., W10... W1-5..., W10 transformátory pro RCM, RCMS a EDS

Měřicí transformátory řady W1-5... a W10... s kruhovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.

od 1 950 Kč
od 2 359,50 Kč s DPH
Porovnání
Měřicí transformátory řada WR...S
Varianty: 8
řada WR...SWR...S transf. pro RCM, RCMS a EDS s obdélníkovým otvorem
Měřicí transformátory s obdélníkovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
od 20 560 Kč
od 24 877,60 Kč s DPH
Porovnání
Měřicí transformátory řada WS...
Varianty: 5
řada WS...WS... transformátory pro RCM, RCMS a EDS s děleným jádrem
Měřicí transformátory s děleným (otevíratelným) otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
od 11 880 Kč
od 14 374,80 Kč s DPH
Porovnání
Měřicí transformátory řada WS...S
Varianty: 4
řada WS...SWS...S transformátory pro RCM, RCMS a EDS s děleným jádrem
Měřicí transformátory s děleným (rozebíratelným) otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
od 13 580 Kč
od 16 431,80 Kč s DPH
Porovnání

Mohlo by vás zajímat

Události

WEBINÁŘ: Kontrola, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 s přístroji Fluke
11.09.2024
Zveme Vás na ONLINE webinář zaměřený na kontrolu, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 za použití přístrojů FLUKE. Událost proběhne ve středu,...
3. ročník elektrotechnické výstavy Volty.cz
01.10.2024 - 02.10.2024
3. ročník elektrotechnické výstavy Volty.cz Rádi bychom Vás pozvali na 3. ročník úspěšné elektrotechnické výstavy Volty.cz, která se bude konat na výstavišti Černá louka v Ostravě. Těšit se můžete na...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma, Testery izolace 5000 V C.A 6505 a C.A 6547 -...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Nové kompaktní LED svítilny Stego SL 025
25.06.2024
LED svítilny SL 025 neboli „řešení vše v jednom“. Společnost Stego rozšiřuje svou řadu svítidel o inovativní LED svítilny, které jsou ideální do každého rozváděče a díky svým rozměrům i do skříní s vysokou...
Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...

Odborné články

Novinka od firmy Bender pro AC nabíjecí stanice - regulátory nabíjení ICC1324
05.06.2024
Společnost Bender, přední světový výrobce přístrojů pro elektrickou bezpečnost v elektromobilitě, uvádí na trh nový regulátor nabíjení ICC1324. Přístroj slouží jako řídící jednotka střídavých nabíjecích...
Specifika monitoringu izolačního stavu ve velkých fotovoltaických elektrárnách
25.04.2024
Monitoring izolačního stavu IT sítí fotovoltaických elektráren o výkonu nad 1 MW je ve světě elektrické bezpečnosti specifická disciplína. Hlavním důvodem je velký rozsah instalace tvořené střídači, kilometry...
