iso685-S-P - Hlídač izolačního stavu s integrovaným generátorem pulzů

Systém pro měření izolačního stavu dle ČSN EN 61 557-8 a vyhledávání poruch izolace pro jedno a třífázové střídavé, stejnosměrné a kombinované IT sítě dle ČSN EN 61 557-9 - IFLS

Monitor izolačního odpor ve střídavých, stejnosměrných popř. kombinovaných IT sítích s vysokou rozptylovou kapacitou, které obsahují měniče popř. stejnosměrné obvody. S vyhodnocovacím zařízením a měřicími transformátory může sloužt i k vyhledávání poruch. Verze s ovládacím panelem pro panelovou montáž.

Dostupnost: Na cestě
Vybrat variantu (4)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu iso685-S-P - Hlídač izolačního stavu s integrovaným generátorem pulzů (4)

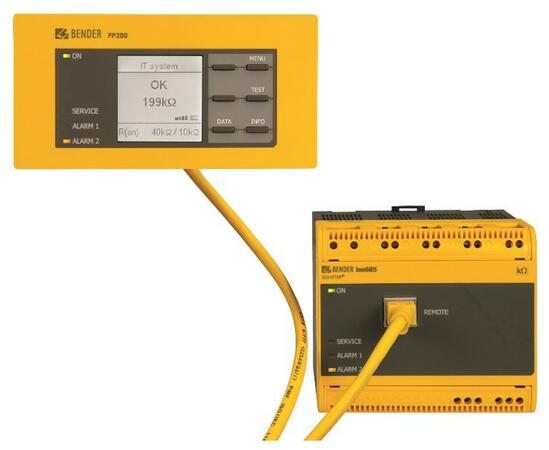

iso685-S-P + FP200 Hlídač izolačního stavu s displejem pro panelovou montáž
Hlídač izolačního stavu s displejem pro panelovou montáž
iso685-S-P + FP200
generátor proudových pulzů pro lokalizaci poruch
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "P" režim STANDBY, ISOnet, ISOloop, EDSsync
OBJ: B91067230
Záruka: 60 m.
Není skladem
na cestě 2 ks
Na dotaz
Poptejte cenu
Porovnání
iso685W-S-P + FP200W Hlídač izolačního stavu s displejem pro panelovou montáž
Hlídač izolačního stavu s displejem pro panelovou montáž
iso685W-S-P + FP200W
generátor proudových pulzů pro lokalizaci poruch
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "P" režim STANDBY, ISOnet, ISOloop, EDSsync
Verze "W" se zvýšenou odolností
OBJ: B91067230W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
iso685-S-P Hlídač izolačního stavu bez displeje
Hlídač izolačního stavu bez displeje
iso685-S-P
generátor proudových pulzů pro lokalizaci poruch
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "P" režim STANDBY, ISOnet, ISOloop, EDSsync
pouze k FP200
OBJ: B91067130
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
iso685W-S-P Hlídač izolačního stavu bez displeje
Hlídač izolačního stavu bez displeje
iso685W-S-P
generátor proudových pulzů pro lokalizaci poruch
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "P" režim STANDBY, ISOnet, ISOloop, EDSsync
Verze "W" se zvýšenou odolností
pouze k FP200
OBJ: B91067130W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k iso685-S-P - Hlídač izolačního stavu s integrovaným generátorem pulzů

7204-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
7204-1421
Rozměr 72x72 mm
Zjistit více
OBJ: B986763
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
9604-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
9604-1421
Vstup 0...400uA
Rozměr 96x96 mm
Zjistit více
OBJ: B986764
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
9620-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
9620-1421
Vstup 0...20mA
Rozměr 96x96 mm
Zjistit více
OBJ: B986841
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství - Sada náhradních konektorů pro iso685
Příslušenství
iso685
sada šroubových svorek
* součástí standardního obsahu dodávky
OBJ: B91067901
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
iso685
sada pružinových svorek
OBJ: B91067902
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství - Sada náhradních krytů svorek pro iso685
Příslušenství
iso685
kryty svorek, 2 příchytky pro upevnění pomocí šroubů
* součástí standardního obsahu dodávky
OBJ: B91067903
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Konektor
BB-Bus 6TE
OBJ: B98110001
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
FP200 - Signalizační a testovací panel
Displej pro panelovou montáž k hlídači izolačního stavu
FP200
OBJ: B91067904
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
FP200 - Signalizační a testovací panel
Displej pro panelovou montáž k hlídači izolačního stavu
FP200W
Pracovní rozsah teplot -40°C...+70°C
Verze "W"
OBJ: B91067904W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Adaptér pro panelovou montáž k hlídači izolačního stavu
FP200 Adaptér
Adaptér FP200 do otvoru IRDH575
OBJ: B91067905
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
FP200 Kabel 5m
Propojovací kabel 5m
OBJ: B91067906
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
FP200 Příchytky
2 šroubové nástavce
OBJ: B91067907
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - iso685-S-P+FP200
OBJ: S91067230
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - iso685W-S-P+FP200
OBJ: S91067230W
Záruka: 24 m.
Dostupné
do několika dnů
3 115 Kč/ks
3 769,15 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Monitorování izolačního stavu v neuzemněných sítích AC, 3(N)AC 0…793 V, DC 0…1150 V
  • Pro sítě s galvanicky připojenými usměrňovači nebo měniči
  • Automatické přizpůsobení rozptylové kapacitě sítě
  • Kombinace AMPPLUS a jiných metod měření podle konkrétního profilu
  • Dvě samostatně nastavitelné hodnoty reakce pro Alarm 1 a Alarm 2 - 1 kΩ…10 MΩ
  • Grafický LC displej s vysokým rozlišením
  • Trvalé monitorování připojení monitorované sítě
  • Automatický vnitřní test přístroje s hlášením poruchy
  • Funkce IsoGraph pro časově závislé znázornění izolačního odporu
  • Paměť historie s hodinami reálného času (se zdrojem pro paměť na tři dny) pro uložení 1023 alarmových hlášení s datem a časem
  • Proudový a napěťový výstup 0(4)…20 mA, 0…400 μA, 0…10 V,  2…10 V (galvanicky oddělený) úměrný naměřené hodnotě izolačního stavu sítě
  • Uživatelsky nastavitelné digitální a analogové vstupy a výstupy
  • Dálkové nastavení některých parametrů přes internet (přes rozhraní COMTRAXX®
  • Vzdálená diagnostika přes internet po celém světě (Bender Service)
  • RS-485/BS (Bender Sensor bus) pro komunikaci s ostatními zařízeními Bender
  • Síť oddělených interních switchů pro použití v propojených sítích ISOnet
  • BCOM, Modbus TCP a webový server
  • Generátor pulzů pro vyhledávání poruch izolace
  • Indikace poruch izolace zjištěných EDS systémem
  • Nastavení parametrů EDS systému
  • Uživatelsky nastavitelné popisky pro každý měřicí kanál

Rozšířené informace

ISOMETER® iso685-...-P je přístroj pro monitorování izolačního stavu IT sítě v souladu s ČSN EN 61557-8. Je univerzálně použitelný v AC, 3(N)AC, AC/DC a DC sítích. AC sítě mohou obsahovat rozsáhlé DC složky způsobené připojenými zařízeními (např. usměrňovači, měniči, řízenými pohony). Disponuje generátorem lokalizačního proudu pro systémy vyhledávání poruch izolace.

Aplikace

  • AC, DC nebo AC/DC hlavní obvody
  • AC/DC hlavní obvody s přímo připojenými DC komponentami, jako jsou usměrňovače, měniče, řízené pohony
  • UPS sítě, bateriové systémy
  • Systémy s indukčním ohřevem
  • Systémy obsahující spínané zdroje
  • IT sítě s vysokou rozptylovou kapacitou
  • Vzájemně propojené IT sítě
  • Instalace s vyhledáváním poruch izolace

Funkce monitorování izolačního stavu

Přístroj pro monitorování izolačního stavu iso685-...-P nepřetržitě monitoruje celý izolační odpor IT sítě během provozu a spustí alarm, když hodnota klesne pod nastavenou hodnotu reakce. Pro měření musí být přístroj připojen mezi IT síť (neuzemněný systém) a ochranný vodič (PE). Měřicí proud v řádu μA je superponován na síť a je zaznamenán a vyhodnocen mikroprocesorem měřicího obvodu. Doba měření je závislá na vybraných měřicích profilech, na rozptylové kapacitě, izolačním odporu a případných souvisejících poruchách sítě.


Přístroj disponuje sítí oddělených interních switchů pro ovládání více přístrojů ISOMETER® v propojených IT sítích. Přístroje jsou propojeny rozhraním ethernet. Integrovaná funkce ISOnet zajišťuje, že v jeden okamžik aktivně měří pouze jeden ISOMETER®, zatímco ostatní přístroje jsou v síti odpojeny a čekají ve standby módu na udělení oprávnění měřit.


Hodnoty reakce a další parametry se nastavují pomocí průvodce uvádění do provozu nebo přes nastavení v menu pomocí tlačítek zařízení a zobrazují se na grafickém LCD s vysokým rozlišením. Zvolená nastavení jsou uložena v trvalé paměti zabezpečené proti selhání. V menu lze zvolit různé jazyky pro nastavení a zprávy uvedené na displeji.


Přístroj využívá hodiny s reálným časem pro ukládání chybových zpráv a událostí do paměti historie s časem a datem. Nastavení může být chráněno před neoprávněnými úpravami heslem. Chcete-li zajistit správnou funkci monitorování připojení, zařízení vyžaduje nastavení typu síťové 3AC, AC nebo DC a požadované použití vhodných svorek L1/+, L2, L3/-.

Funkce vyhledávání poruch izolace

Funkce je dostupná prostřednictvím zařízení pro vyhledávání poruch izolace série EDS44x a vhodných proudových měřicích transformátorů. Pokud iso685-…-P detekuje poruchu izolace, spustí se vyhledávání poruchy automaticky nebo manuálně. iso685-…-P generuje testovací proudový signál v závislosti na poruše izolace a napětí sítě. Proud je limitován přístrojem, aby nedošlo k poruše řidících obvodů. Maximální hodnotu proudu lze nastavit v menu. Proudový pulz je detekován měřicími transformátory po trase chyby izolace a vyhodnocen EDS44x.


Překročí-li lokalizační proud hodnotu odezvy v měřicícm transformátoru, ohlásí poruchu EDS44x nebo centrálně iso685 (poruchu lze lokalizovat na centrálě sítě). Připojené EDS44x lze nastavit v iso685-…-P integrovanou funkcí najednou, nebo každý zvlášť. Každému kanálu lze přiřadit textové popisy.

Měřicí metoda

Série iso685-...-P využívá patentovanou metodu měření AMPPLUS. Tato metoda umožňuje přehledné monitorování moderních napájecích sítí, a to i v případě rozsáhlých, přímo připojených stejnosměrných složek a vysoké rozptylové kapacity sítě.

Normy

ISOMETER® iso685-...-P odpovídá požadavkům:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8
  • IEC 61557-8
  • ČSN EN 61557-9
  • STN EN 61557-9
  • DIN EN 61557-9
  • IEC 61557-9
  • DIN EN 45545-2:2016

Technické údaje

Izolace
Definice obvodů

IC1 - Měřicí obvod (L1/+, L2, L3/-)
IC2 - Napájecí obvod A1, A2
IC3 - Výstupní obvod 11, 12, 14
IC4 - Výstupní obvod 21, 22, 24
IC5 - Řídící obvod (E, KE), (X1, ETH, X3, X4)

Jmenovité napětí 1000 V
Kategorie přepětí III
Jmenovité impulzní výdržné napětí IC1/(IC2-5) 8 kV
Jmenovité impulzní výdržné napětí IC2/(IC3-5), IC3/(IC4-5), IC4/IC5 4 kV
Jmenovité napětí izolace IC1/(IC2-5) 1000 V
Jmenovité napětí izolace IC2/(IC3-5), IC3/(IC4-5), IC4/IC5 250 V
Stupeň znečištění (Un < 690 V) 3
Stupeň znečištění
(Un < 1000 V)
2
Ochranné oddělení (zesílenou izolací) mezi IC1/(IC2-5) 0VC III, 1000 V
Ochranné oddělení (zesílenou izolací) mezi IC2/(IC3-5), IC3/(IC4-5), IC4/IC5 0VC III, 230 V
Test dielektrika podle
(IEC 61010-1) - IC2/(IC3-5), IC3/(IC4-5), IC4/IC5
AC 2,2 kV
Parametry napájení
Jmenovité napájecí napětí US AC/DC 24…240 V
Tolerance US -30…+15 %
Maximální povolený proud Us 650 mA
Jmenovitý kmitočet US DC, 50...400 Hz*
Tolerance kmitočtového rozsahu Us -5…+15 %
Vlastní spotřeba, typická pro 50 Hz (400 Hz) ≤ 12 W/21 VA
(≤12 W/45 VA)
Parametry monitorované sítě
Jmenovité napětí sítě Un AC 0...690 V
DC 0...1000 V
Tolerance Un AC/DC +15%
Jmenovitý kmitočet fn DC, 0,1...460 Hz
Maximální AC napětí U~
v rozsahu fn = 0,1...4 Hz
U~max = 50 V/Hz2x(1+fn2)
Hodnoty reakce
Hodnota reakce Ran1 (Alarm 1) 1 kΩ...10 MΩ
Hodnota reakce Ran2 (Alarm 2) 1 kΩ...10 MΩ
Nejistota (podle IEC 61557-8) v závislosti na profilu, ±15 %, min. ±1kΩ
Hystereze 25 %, min. 1 kΩ
Časové odezvy
Doba odezvy tan při RF=0,5×Ran (Ran = 10 kΩ) a Ce=1 µF dle IEC 61557-8 v závislosti na profilu, typicky 4 s
Zpoždění při spuštění Tstartup 0...120 s (0 s)*
Měřicí obvod
Měřicí napětí Um v závislosti na profilu, ± 10 V, ± 50 V
Měřicí proud Im ≤ 403 µA
Vnitřní odpor Ri, Zi ≤ 124 kΩ
Přípustné externí DC napětí Ufg ≤ 1200 V
Přípustná hodnota rozptylové kapacity Ce v závislosti na profilu, 0…1000 μF
Lokalizační proud IL 1/1,8/2,5/5/10/25/50 mA
Vnitřní odpor při odpojení od měřené sítě 50 MΩ
Měřicí rozsahy
Měřicí rozsah fn 0,1…460 Hz
Nejistota měření fn ± 1 % ± 0,1 Hz
Napěťový rozsah pro měření fn AC 25...690 V
Měřicí rozsah Un bez vazebného členu

AC 25...690 V,
DC 0...1000 V

Napěťový rozsah měření Un

AC/DC > 10 V

Nejistota měření Un ±5 % ±5 V
Rozsah měřené hodnoty rozptylové kapacity sítě Ce 0…1000 μF
Nejistota měření Ce ± 10 % ± 10 μF
Rozsah frekvence pro měření Ce DC, 30...460 Hz
Minimální hodnota izolace pro měření Ce v závislosti na vazebném členu, typicky > 10 kΩ
Zobrazení
Displej** Grafický 127 x 127 bodů, 40 x 40 mm
Rozsah zobrazení naměřené hodnoty izolačního odporu 0,1 kΩ….20 MΩ
LED signalizace
ON (přístroj v provozu) zelená
PGH ON (PGH v provozu) žlutá
SERVICE žlutá
ALARM 1 žlutá
ALARM 2 žlutá
Digitální vstupy
Počet 3
Pracovní režim, nastavitelný aktivní vysoká úroveň, aktivní nízká úroveň
Funkce žádná, test, reset, start měření, deaktivace zařízení, lokalizace poruchy
Napětí nízká úroveň DC -3…5 V, vysoká úroveň DC 11…32 V
Délka kabelu X1 nestíněný ≤ 10 m, stíněný ≤ 100 m
Digitální výstupy
Počet 2
Pracovní režim, nastavitelný aktivní, pasivní
Funkce žádná, Alarm 1, Alarm 2, chyba připojení, Alarm DC-, Alarm DC+, symetrická porucha, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní, DC offset alarm, lokalizace poruchy
Napětí pasivní DC 0…32 V, aktivní DC 0/19,2…32 V
Max. proud interní součet X1 max. 200 mA
Max. proud externí na kanál max. 1 A
Délka kabelu X1 nestíněný ≤ 10 m, stíněný ≤ 100 m
Analogový výstup
Počet 1
Pracovní režim lineární, střed stupnice 28 kΩ/120 kΩ
Funkce hodnota izolačního stavu, DC posun
Proud, napětí 0…20 mA (< 600 Ω), 4…20 mA (< 600 Ω),
0…400 μA (< 4 kΩ), 0…10 V (>1 kΩ), 2…10 V (>1 kΩ)
Pracovní nejistota ± 20%
Rozhraní:
Rozhraní / protokol webový server/Modbus TCP/BCOM
Přenosová rychlost 10/100 Mbit/s, autodetekce
Max. počet Modbus požadavků < 100/s
Max. délka kabelu ≤ 100 m
Připojení RJ45
IP adresa DHCP/manuální 192.168.0.5
Maska sítě 255.255.255.0
BCOM adresa system-1-0
Funkce komunikační rozhraní
ISOnet/ISOloop:
Počet ISOnet/ISOloop zařízení 0..20/0..10
Sběrnice BS:
Rozhraní / protokol RS-485/BS
Přenosová rychlost 9,6 kBaud/s
Max. délka kabelu ≤ 1200 m
Doporučený kabel (kroucený pár, jedna strana stínění připojená k PE) min. J-Y(St)Y 2x0,8
Připojení svorky X1.A, X1.B
Zakončovací odpor 120 Ω, může být připojen interně
Adresa zařízení na BMS 1…90
Spínací prvky
Počet spínacích prvků 2 přepínací kontakty
Pracovní režim N/C režim, N/O režim
Kontakt 11-12-14 žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, symetrická porucha, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní, DC offset alarm, obecný alarm EDS
Kontakt 21-22-24 žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, symetrická porucha, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní, DC offset alarm, obecný alarm EDS
Doba elektrické životnosti, počet cyklů 10 000
Jmenovité izolační napětí ≤ 2000 m n.m. 250 V
Jmenovité izolační napětí ≤ 3000 m n.m. 160 V
Minimální zátěž kontaktu 1 mA při AC/DC ≥ 10 V
Spínací parametry podle IEC 60947-5-1
Kategorie užití AC-13 AC-14 DC-12 DC-12 DC-12
Jmenovité spínací napětí 230 V 230 V 24 V 110 V 220 V
Jmenovitý spínací proud 5 A 3 A 1 A 0.2 A 0.1 A
Jmenovité napětí izolace ≤ 2000 m n.m. 250 V
Jmenovité napětí izolace ≤ 3000 m n.m. 160 V
Minimální zátěž kontaktu 1 mA při AC/DC ≥ 10 V
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326-2-4; EN 50121-3-2; EN 50121-4***
Teplota okolí:
- při provozu -25…+55 °C
- při transportu -40…+85 °C
- při skladování -45…+70 °C
Klimatická třída podle IEC 60721 (vše s výjimkou orosení nebo jinovatky):
Statické použití (IEC 60721-3-3) 3K5
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Skladování (IEC 60721-3-1) 1M3
Oblast použití ≤ 3000 m. n.m.
Připojení
Typ připojení šroubové B9 nebo pružinové B7 svorkovnice
Šroubové svorky:
Jmenovitý proud ≤ 10 A
Utahovací moment 0,5…0,6 Nm
Velikost vodiče AWG 24…12
Délka odizolování vodiče 7 mm
- jednoduchý vodič/splétané lanko 0,2…2,5 mm²
- splétané lanko s dutinkou s/bez izolace 0,25…2,5 mm²
- vícežilový vodič, jednoduchý vodič 0,2…1 mm²
- vícežilový vodič, splétaný 0,2…1,5 mm²
- vícežilový vodič, splétaný, s dutinkou bez izolace 0,25…1 mm²
- vícežilový vodič, splétaný, s TWIN dutinkou s izolací 0,5…1,5 mm²
Pružinové svorky:
Jmenovitý proud ≤ 10 A
Velikost vodiče AWG 24…12
Délka odizolování vodiče 10 mm
- jednoduchý vodič/splétané lanko 0,2…2,5 mm²
- splétané lanko s dutinkou s/bez izolace 0,25…2,5 mm²
- vícežilový vodič, splétaný s TWIN dutinkou s izolací 0,5…1,5 mm²
Pružinové svorky X1:
Jmenovitý proud ≤ 8 A
Velikost vodiče AWG 24…16
Délka odizolování vodiče 10 mm
- jednoduchý vodič/splétané lanko 0,2…1,5 mm²
- splétané lanko s dutinkou bez izolace 0,25…1,5 mm²
- splétané lanko s TWIN dutinkou s izolací 0,25…0,75 mm²
Všeobecná data
Pracovní režim trvalý provoz
Montáž dle orientace displeje, chladící otvory musí být ventilovány vertikálně
Stupeň krytí, vnitřní součásti IP40
Stupeň krytí, svorky IP20
Rychlá montáž na DIN lištu dle IEC 60715
Uchycení pomocí šroubů 3 × M4 s montážní příchytkou
Materiál pouzdra polykarbonát
Třída hořlavosti V-0
Rozměry (š × v × h) 108 × 93 × 110 mm
Hmotnost ≤ 510 g
Ovládací panel FP200
Zobrazení Grafický displej 127 x 127 bodů, 40 x 40 mm
Napájecí napětí US přes iso685-S
Vlastní spotřeba typicky 3 W
Délka kabelu rozhraní ≤ 5 m
Propojovací kabel min. CAT5e
Stupeň krytí vnitřních komponent IP40
Stupeň krytí svorek IP20
Stupeň krytí s průhledným předním krytem IP65
Rozměry výřezu v panelu (š × v) 136 × 66 mm
Dovolená tolerance výřezu v panelu +0,5/-0
Rozměry (š × v × h) 144 × 72 × 35,6 mm
Varianta "W"
Klimatická třída podle IEC 60721:
Teplota okolí při provozu -40...+70 °C
Teplota okolí při převozu -40...+85 °C
Statické použití (IEC 60721-3-3) 3K5 (včetně orosení nebo jinovatky)
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M7

* při kmitočtech > 200 Hz musí být připojení X1 izolováno; lze připojit pouze zařízení s kategorií přepětí alespoň CAT 2 (300 V)

**   správné zobrazení je omezeno teplotou okolí -25…+55 °C kromě verzí "W"

*** zařízení třídy A; v domácím prostředí může způsobovat rádiové rušení

Rozměry iso685

Související produkty

Měřicí transformátory řada CTAC
Varianty: 8
řada CTAC

Měřicí proudové transformátory řady CTAC... s kruhovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.

od 2 240 Kč
od 2 710,40 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
EDS44x - Přístroj pro vyhledávání poruch izolace
Varianty: 10
EDS440 / EDS441

Přístroje pro lokalizaci poruch izolace v AC, 3 AC a DC IT sítích, v hlavních a řídících obvodech v průmyslových instalacích, na lodích, ve zdravotnických zařízeních, nebo v diodově oddělených DC IT sítích v elektrárnách.

Porovnání
Skladem v GHVDetail produktu
IOM441-S - Reléový modul
Varianty: 2
IOM441-S

Převodník IOM441 slouží k rozšíření funkce přístroje EDS44x pro vyhledávání poruch izolace. Modul obsahuje 12 bezpotenciálových reléových kontaktů konfigurovatelných v režimu N/O nebo N/C.

Porovnání
Skladem v GHVDetail produktu
Měřicí transformátory řada WS...
Varianty: 5
řada WS...
Měřicí transformátory s děleným (otevíratelným) otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
od 11 880 Kč
od 14 374,80 Kč s DPH
Porovnání

Mohlo by vás zajímat

Mimořádné akce

Tester solárních aplikací SMFT-1000 se slevou 15% a dárkem zdarma
19.02.2024 - 28.03.2024
Získejte slevu 15% na tester solárních aplikací Fluke SMFT-1000. Sleva je platná pro objednávky došlé v termínu od 19.2. do 28.3.2024. Kupte si přístroj SMFT‑1000 a získejte produkt ZDARMA! S touto...
Akční nabídka HIKMICRO - Březen 2024
01.03.2024 - 31.03.2024
Získejte slevu až 20% na vybrané kamery HIKMICRO Sleva je platná pro objednávky došlé v termínu od 1.3. do 31.3.2024

Novinky

Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...
Svolávací akce Fluke - Kabely pro Fluke 17xx
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušte a zrychlete automatizační projekty použitím platformy STEGO CONNECT
01.12.2023
Inovativní systém, který vám usnadní digitalizaci v rámci průmyslových procesů a poskytne snadný přístup k datům a automatizaci dané aplikace. Zní to skvěle, co říkáte? Realita systému STEGO Connect je...
