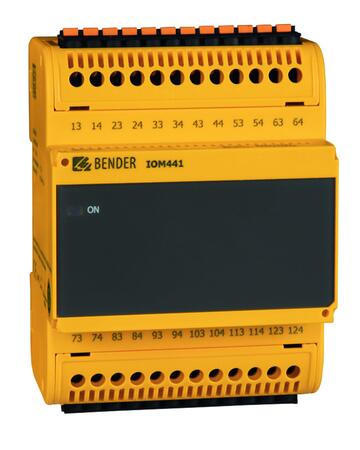

IOM441-S - Reléový modul
Rozšiřující reléový modul k vyhodnocovací jednotce EDS44x
Převodník IOM441 slouží k rozšíření funkce přístroje EDS44x pro vyhledávání poruch izolace. Modul obsahuje 12 bezpotenciálových reléových kontaktů konfigurovatelných v režimu N/O nebo N/C.
Dotaz na produktPorovnat
Varianty k produktu IOM441-S - Reléový modul (2)
Nastavení N/O nebo N/C
Napájení po sběrnici (BB bus) z EDS44x
Nastavení N/O nebo N/C
Napájení po sběrnici (BB bus) z EDS44x
Provedení "W"
Popis výrobku
Vlastnosti
Reléový modul IOM441-S slouží k rozšíření funkce přístroje EDS44x pro vyhledávání poruch izolace (základní zařízení). Například mohou být za pomoci IOM441-S převedena alarmová hlášení základního zařízení na 12 reléových kontaktů. Komunikace mezi oběma zařízeními probíhá prostřednictvím sběrnice Bender (BB bus) umístěné na zadní straně přístroje. Sběrnice BB také poskytuje napájecí napětí pro IOM441-S a umožňuje aktualizaci firmware.
Parametry i spínací stavy jsou uloženy přímo v IOM441-S. Některá základní zařízení umožňují připojit pouze jeden převodník IOM441-S (viz. technický list příslušného základního zařízení).
Aplikace
- Rozšíření funkce přístrojů a měřicích kanálů v místě poruchy izolace o bezpotenciálové kontakty
Popis funkce
Pro každý měřicí kanál základního zařízení je k dispozici alarmový kontakt, který lze využít například pro vypnutí jističe, pokud dojde k překročení alarmové hodnoty v daném výstupním obvodu.
Rozšířené informace
Rozměry pouzdra IOM441
Technické údaje
| Izolace podle IEC 60664-1 | |
| Ochranné oddělení (zesílená izolace) mezi | (BB bus) - (reléové kontakty) |
|---|---|
| Jmenovité napětí izolace | 250 V |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Test dielektrika podle IEC 61010-1 | AC 3,51 kV |
| Základní izolace mezi | (reléový kontakt) - (reléový kontakt) |
| Jmenovité napětí izolace | 250 V |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Jmenovité impulzní výdržné napětí | 4 kV |
| Test dielektrika podle IEC61010-1 | AC 2,21 kV |
| Napájecí napětí | |
| Napájecí napětí US | DC 24 V |
|---|---|
| Tolerance US | 5 % |
| Vlastní spotřeba | < 1,7 W |
| Zobrazení | |
| LED ON (signalizace provozu) | zelená |
|---|---|
| Spínací obvody | |
| Počet spínacích prvků | 12 N/O kontaktů |
|---|---|
| Jmenovité spínací napětí | AC 250 V/DC 30 V |
| Jmenovitý spínací proud | 5 A |
| Maximální zátěž kontaktu | 1 mA při ≥ DC 5 V |
| EMC, klimatické podmínky | |
| EMC | IEC 61326-2-4 |
|---|---|
| Rozsah pracovních teplot | -25…+55 °C |
| Rozsah pracovních teplot - verze "W" se zvýšenou mechanickou a klimatickou odolností |
-40…+70 °C |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Stupeň krytí vnitřních komponent/stupeň krytí svorek |
IP40/IP20 |
| Rychlá montáž na DIN lištu | IEC 60715 |
| Uchycení pomocí šroubů | 2 x M4 s montážní svorkou |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | UL 94 V-0 |
| Rozměry (š x v x h) | 72 x 93 x 63 mm |
| Hmotnost | cca 180 g |
