W1-5..., W10 transformátory pro RCM, RCMS a EDS

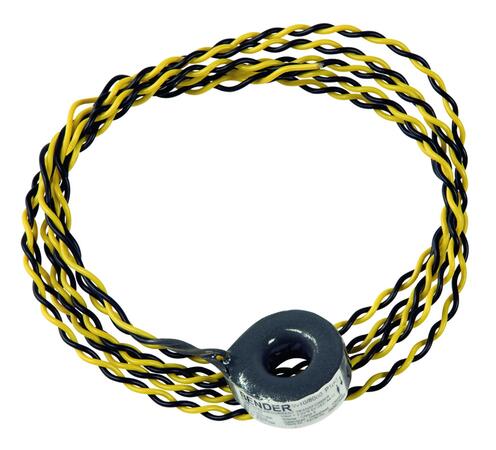

Měřicí proudové transformátory řady W1-5... a W10... pro systém RCM, RCMS a EDS
Měřicí transformátory řady W1-5... a W10... s kruhovým otvorem a vysokou citlivostí na střídavé a pulsující proudy typu A určené pro monitory reziduálních proudů RCM, RCMS a lokalizační systém EDS.
Cena od 1 950 Kč
od 2 359,50 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu W1-5..., W10 transformátory pro RCM, RCMS a EDS (6)

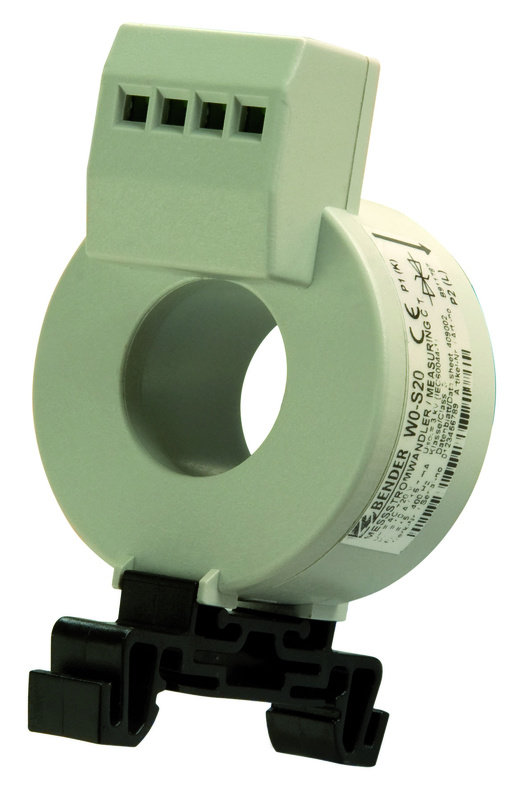

Transformátor proudu
W0-S20AC 720V
D=20mm
Měřicí proudový transformátor k RCM, RCMS a EDS systémům
D=20mm
Měřicí proudový transformátor k RCM, RCMS a EDS systémům
OBJ: B911787
Záruka: 60 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
+-
Transformátor proudu
W1-S35Měřicí proudový transformátor k RCM, RCMS a EDS systémům
OBJ: B911731
Záruka: 60 m.
Není skladem
Prověříme pro Vás
2 350 Kč/ks
2 843,50 Kč s DPH
+-
Transformátor proudu
W2-S70Měřicí proudový transformátor k RCM, RCMS a EDS systémům
OBJ: B911732
Záruka: 60 m.
Není skladem
Prověříme pro Vás
3 280 Kč/ks
3 968,80 Kč s DPH
+-
Transformátor proudu
W3-S105Měřicí proudový transformátor k RCM, RCMS a EDS systémům
OBJ: B911733
Záruka: 60 m.
Není skladem
Prověříme pro Vás
4 670 Kč/ks
5 650,70 Kč s DPH
+-
Transformátor proudu
W4-S140Měřicí proudový transformátor k RCMA a RCMS systémům
OBJ: B911734
Záruka: 60 m.
Není skladem
Prověříme pro Vás
8 260 Kč/ks
9 994,60 Kč s DPH
+-
Transformátor proudu
W5-S210Měřicí proudový transformátor k RCM, RCMS a EDS systémům
OBJ: B911735
Záruka: 60 m.
Není skladem
Prověříme pro Vás
12 960 Kč/ks
15 681,60 Kč s DPH
+-
Popis výrobku
- Široká nabídka konstrukčně odlišných měřicích transformátorů proudu umožňuje akceptovat individuální požadavky monitorované soustavy
- Všechny transformátory jsou velice citlivé a dokážou měřit i velice malé rozdílové proudy
- Dvouvodičové propojení s vyhodnocovacím zařízením
- Při montáži je nutno dodržet pravidla, aby všechny příslušné vodiče (ne PE vodič!) procházely transformátorem
Rozšířené informace
| Provedení | Standardní |
| Jmenovité izolační napětí | AC 720 V |
|---|---|
| Jmenovité rázové napětí/stupeň znečištění | 3 kV/3 |
| Jmenovité zkušební napětí dle IEC 60044-1 | AC 3 kV |
| Jmenovitý poměr (primár: sekundár) | 600:1 |
| Jmenovitá zátěž | 180 Ω |
| Jmenovitý primární proud | 10 A |
| Maximální trvalý pracovní proud | 100 A |
| Minimální primární proud | 10 mA |
| Maximální krátkodobý proud | 14 kA / 1 s |
| Maximální rázový proud | 35 kA / 30 ms |
| Jmenovitý kmitočet | 15...400 Hz |
| Vnitřní odpor | 5...8 Ω |
| Jmenovitý výkon | 50 mVA |
| Třída přesnosti | 3 |
| Pracovní teplota | -10...55 °C |
| Samozhášitelnost | UL94V-0 |
| Jednodrátový vodič 0,75 mm2 | < 1 m |
| Jednodrátový vodič, kroucený 0,75 mm2 | < 10 m |
| Stíněný vodič > 0,75 mm2 | 40 m |

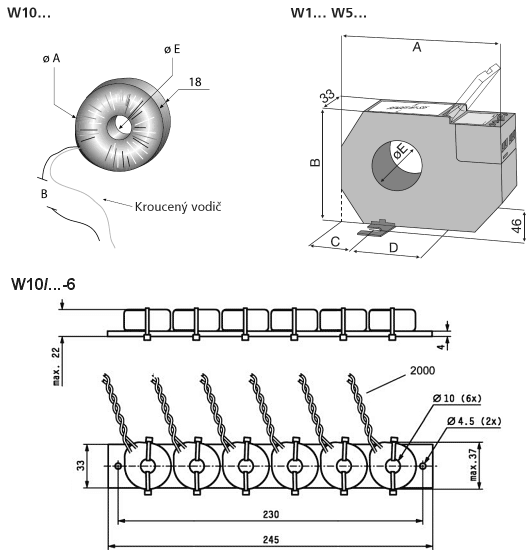

Rozměry
| Typ | A | B | C | D | ØE | Hmotnost |
| W10/600 | -- | 2000 | -- | -- | 10 | 0,05 kg |
|---|---|---|---|---|---|---|
| W0-S15 | -- | -- | -- | -- | 15 | 0,15 kg |
| W1-S35 | 100 | 79 | 26 | 48,5 | 35 | 0,25 kg |
| W2-S70 | 130 | 110 | 32 | 66 | 70 | 0,38 kg |
| W3-S105 | 170 | 146 | 38 | 94 | 105 | 0,60 kg |
| W4-S140 | 220 | 196 | 48,5 | 123 | 140 | 1,50 kg |
| W5-S210 | 299 | 284 | 69 | 161 | 210 | 2,20 kg |
Přehled vhodných vyhodnocovacích zařízení
| Typ | RCM 420 |
RCM 470LY |
RCMS 460 |
RCMS 490 |
EDS 440 |
EDS 460 |
EDS 490 |
| W10/600 | • | • | • | • | • | • | • |
|---|---|---|---|---|---|---|---|
| W0-S15 | • | • | • | • | • | • | • |
| W1-S35 | • | • | • | • | • | • | • |
| W2-S70 | • | • | • | • | • | • | • |
| W3-S105 | • | • | • | • | • | • | • |
| W4-S140 | • | • | • | • | • | • | • |
| W5-S210 | • | • | • | • | • | • | • |
