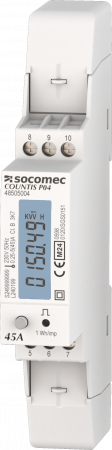

COUNTIS P0x - Jednofázový přímý elektroměr do 45 A
Jednofázový elektroměr pro přímé měření do 45 A. Komunikace Modbus nebo M-Bus.
Ve shodě s normami:
IEC 62053-21, IEC 62053-23, IEC 62053-31, IEC 62052-11, IEC 61010-1, EN 50470-1, EN 50470-3
Dotaz na produktPorovnat
Varianty k produktu COUNTIS P0x - Jednofázový přímý elektroměr do 45 A (2)
MID certifikace.
Montáž na DIN, velikost 1 modul.
Napájení z měřených přívodů.
2x pulzní výstup (pevně 1Wh/puls).
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E00 48503058
COUNTIS E02 48503059
COUNTIS E03 48503039
COUNTIS E04 48503040
MID certifikace.
Montáž na DIN, velikost 1 modul.
Napájení z měřených přívodů.
2x pulzní výstup (pevně 1Wh/puls).
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E05 48503041
COUNTIS E06 48503042
Popis výrobku
Funkce
COUNTIS P0x (P04 a P06) jsou jednofázové elektroměry na DIN, které umožňují zobrazování různých hodnot spotřeby a dalších měřených veličin přímo na podsvíceném LCD displeji. Umožňují přímé měření při proudu až 45 A a díky certifikátu MID jsou vhodné k subfakturaci.
Výhody
Kompaktní konstrukce
Šířka 1 modul.
Certifikát MID - vhodné k subfakturaci
Celá produktová řada vyhovuje směrnici MID a je tak zárukou přesnosti a spolehlivosti povinného měření pro účely vyúčtování energií. Certifikát pro „modul B+D“ potvrzuje, že konstrukce a výrobní proces těchto zařízení byl ověřen externí laboratoří.
Univerzální
- Provozní rozsah teplot -40 až +70 °C.
Snadná integrace
Elektroměry COUNTIS jsou standardně kompatibilní se softwarem pro monitoring spotřeby energie WEBVIEW. Díky automatické detekci elektroměru pro rychlou konfiguraci je velmi snadné začít se softwarem pracovat. Přístup k němu zajišťuje brána DIRIS Digiware M-70 nebo D-70.
Více různých rozhraní
Elektroměry COUNTIS P0x mají následující
výbavu:
- Dva pulzní výstupy, které umožňují vysílat informace o spotřebě energie ve formě pulzů.
- Komunikační výstup RS485 (MODBUS RTU) nebo M-BUS, který umožňuje dálkové čtení veškerých dat prostřednictvím komunikačního protokolu.
- Řízení až 4 tarifů přes komunikační rozhraní pro účely rozlišení spotřeby podle zúčtovacích období.
Technické údaje
| Měření proudu (TRMS) | ||
| Typ | Jednofázové – přímé měření, 45 A | |
|---|---|---|
| Max. spotřeba | 3 VA | |
| Přechodné přetížení | 30 Imax 10 ms | |
| Spouštěcí proud (Ist) | 0,02 A | |
| Bázový proud (Ib) | 5 A | |
| Minimální proud (Imin) | 0,25 A | |
| Maximální proud (Imax) | 45 A | |
| Měření napětí (TRMS) | ||
| Kategorie přepětí | 300 V CAT III – UC1 dle normy IEC 61010-1 | |
| Střídavé napětí (Un) | 230 V, kategorie přepětí III | |
| Rozsah napětí | 176–276 VAC | |
| Frekvence | 45–55 Hz (MID), 45–65 Hz (IEC) | |
| Krátkodobá odolnost vůči přepětí | 4 kV (1 minuta), 6 kV (1,2 μs) | |
| Přesnost měření | ||
| U,V / I / F / P,Q,S / PF | 0,5 % / 1 % / 0,2 % / 1 % / 1 % in dle normy IEC 61557-12 | |
| Aktivní energie | Třída B dle normy EN 50470-1/3 Třída 1 dle normy IEC 62053-21 |
|
| Jalová energie | Třída 2 dle normy IEC 62053-23 | |
| Správa tarifů | 4 tarify přes komunikační rozhraní | |
| Napájení | ||
| Pomocný napájecí zdroj | - | |
| Pulzní výstup | ||
| Počet | 2 | |
| Typ optočlenu | 5–27 VDC – 27 mA max. | |
| Délka pulzu | 60 / 100 / 200 ms | |
| Pulzní výstup 1 | Možnost konfigurace: 0,01 / 0,1 / 1 / 10 / 100 kWh na pulz |
|
| Pulzní výstup 2 | pevné nastavení na 2,5 Wh/pulz | |
| Prostředí | ||
| Provozní teplota | -40 až +70 °C | |
| Teplota skladování | -40 až +75 °C | |
| Relativní vlhkost | 0 až 95 % (bez kondenzace) | |
| Komunikace | P04 | P06 |
| Datové spojení | RS485 | EN 13757-2 |
| Typ | 2 žíly, half duplex | 2 žíly, half duplex |
| Protokol | Modbus RTU | M-BUS |
| Rychlost | 2,4 / 4,8 / 9,6 / 19,2 / 38,4 kbps |
300 / 600 / 1,2 k / 2,4 k / 4,8 k / 9,6 kbps |
