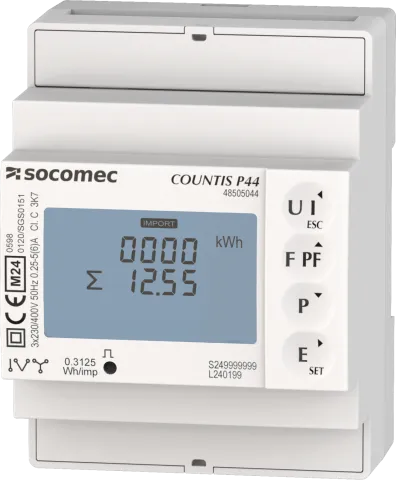

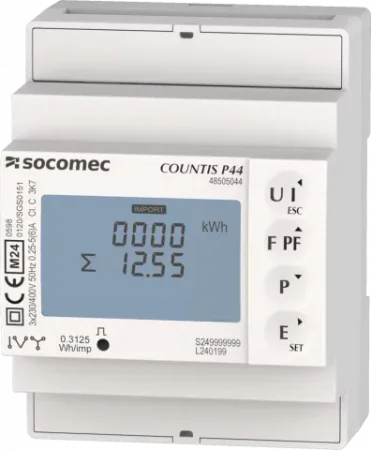

COUNTIS P4x - Třífázové nepřímý elektroměr do 10 000 A
Třífázový modulární elektroměr pro nepřímé měření do 10000 A. Komunikace Modbus, M-Bus.
Ve shodě s normami:
IEC 62053-21, IEC 62053-23, IEC 62053-31, IEC 62052-11, IEC 61010-1, EN 50470-1, EN 50470-3
Dotaz na produktPorovnat
Varianty k produktu COUNTIS P4x - Třífázové nepřímý elektroměr do 10 000 A (2)
MID certifikace.
Montáž na DIN, velikost 4 moduly.
Napájení 85 - 276VAC, nebo 120-240VDC.
Pulzní výstup 1: 0.01 / 0.1 / 1 / 10 / 100 / 1000 kWh.
Pulzní výstup 2: pevně 0,3215 Wh (neovliněno převodem MTP).
Použitelné pro typy měření: 1 fáze, 3 fáze, 3 fáze + N.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E41 48503063
COUNTIS E42 48503064
COUNTIS E43 48503065
COUNTIS E44 48503066
MID certifikace.
Montáž na DIN, velikost 4 moduly.
Napájení 85 - 276VAC, nebo 120-240VDC.
Pulzní výstup 1: 0.01 / 0.1 / 1 / 10 / 100 / 1000 kWh.
Pulzní výstup 2: pevně 0,3215 Wh (neovliněno převodem MTP).
Použitelné pro typy měření: 1 fáze, 3 fáze, 3 fáze + N.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E45 48503067
COUNTIS E46 48503068
Popis výrobku
Funkce
COUNTIS P4x jsou třífázové modulární elektroměry, které umožňují zobrazování různých hodnot spotřeby a produkce energie a výkonu a dalších měřených veličiny přímo na podsvíceném LCD displeji. Lze je připojit přes širokou škálu proudových transformátorů a snímačů.
Díky certifikátu MID jsou vhodné k subfakturaci.
Výhody
Rychlé a snadné zapojení
Řada COUNTIS P4x je (v závislosti na modelu) kompatibilní s následujícími prvky:
- Třífázové proudové transformátory QCT-Cxx díky konektoru RJ12 „QuickConnect“ (jeden kabel pro 3 fáze).
- Rogowského cívky: vhodné pro všechny průřezy kabelů/tyčí.
- Proudové transformátory s výstupem 1/5 A.
Certifikát MID
Produkt vyhovuje směrnici MID a je tak zárukou přesnosti a spolehlivosti povinného měření pro účely vyúčtování energií. Certifikát pro „modul B+D“ potvrzuje, že konstrukce a výrobní proces těchto zařízení byl ověřen externí laboratoří.
Univerzální
- Široký provozní rozsah teplot -40 až +70 °C.
- Možnost připojení k jednofázové síti s odečtem spotřeby ve fázích.
Kompletní ekosystém pro snadnou integraci
Elektroměry COUNTIS P4x jsou standardně kompatibilní se softwarem pro monitoring spotřeby energie WEBVIEW. Díky automatické detekci elektroměru pro rychlou konfiguraci je velmi snadné začít se softwarem pracovat. Přístup k němu zajišťuje brána DIRIS Digiware M-70 nebo D-70.
Více různých rozhraní
Elektroměry COUNTIS P4x mají následující výbavu:
- Dva pulzní výstupy, které umožňují vysílat informace o spotřebě energie ve formě pulzů.
- Komunikační výstup RS485 (MODBUS RTU) nebo M-BUS, který umožňuje dálkové čtení veškerých dat prostřednictvím komunikačního protokolu.
- Digitální vstup pro řízení 2 tarifů nebo až 4 tarifů přes komunikační rozhraní pro účely rozlišení spotřeby podle zúčtovacích období.
Úspora prostoru
Jediný elektroměr pro měření až 2 (2QCT) nebo 4 (4QCT) zátěží, což umožňuje úsporu místa v rozvaděči.
Technické údaje
| Měření proudu (TRMS) | ||
| Typ | Tři fáze – nepřímé měření 1/5 A | |
|---|---|---|
| Přechodné přetížení | 20 Imax (0,5 s) | |
| Spouštěcí proud (Ist) | 0,01 A | |
| Bázový proud (Ib) | 5 A | |
| Minimální proud (Imin) | 0,25 A | |
| Maximální proud (Imax) | 6 A | |
| Měření napětí (TRMS) | ||
| Kategorie přepětí | 300 V CAT III – UC1 dle normy IEC 61010-1 | |
| Střídavé napětí (Un) | 400 V, kategorie přepětí III | |
| Rozsah napětí | 320–480 VAC | |
| Frekvence | 45–55 Hz (MID), 45–65 Hz (IEC) | |
| Krátkodobá odolnost vůči přepětí | 4 kV (1 minuta), 6 kV (1,2 μs) | |
| Přesnost měření | ||
| U,V / I / F / P,Q,S / PF | 0,5 % / 1 % / 0,2 % / 1 % / 1 % in dle normy IEC 61557-12 | |
| Aktivní energie | Třída C dle normy EN 50470-1/3 Třída 0,5 s dle normy IEC 62053-21 |
|
| Jalová energie | Třída 2 dle normy IEC 62053-23 | |
| Správa tarifů | 2 tarify přes digitální vstup 0–230 V 4 tarify přes komunikační rozhraní |
|
| Napájení | ||
| Pomocný napájecí zdroj | 85-276 VAC nebo 120–240 VDC | |
| Max. spotřeba | 3 VA | |
| Pulzní výstup | ||
| Počet | 2 | |
| Typ optočlenu | 5–27 VDC – 27 mA max. | |
| Délka pulzu | 60 / 100 / 200 ms | |
| Pulzní výstup 1 | Možnost konfigurace: 0,01 / 0,1 / 1 / 10 / 100 kWh na pulz |
|
| Pulzní výstup 2 | pevné nastavení na 0,3125 Wh/pulz (bez vlivu poměru CT) | |
| Prostředí | ||
| Provozní teplota | -40 až +70 °C | |
| Teplota skladování | -40 až +75 °C | |
| Relativní vlhkost | 0 až 95 % (bez kondenzace) | |
| Komunikace | P44 | P46 |
| Datové spojení | RS485 | EN 13757-2 |
| Typ | 2 žíly, half duplex | 2 žíly, half duplex |
| Protokol | Modbus RTU | M-BUS |
| Rychlost | 2,4 / 4,8 / 9,6 / 19,2 / 38,4 kbps |
300 / 600 / 1,2 k / 2,4 k / 4,8 k / 9,6 kbps |
