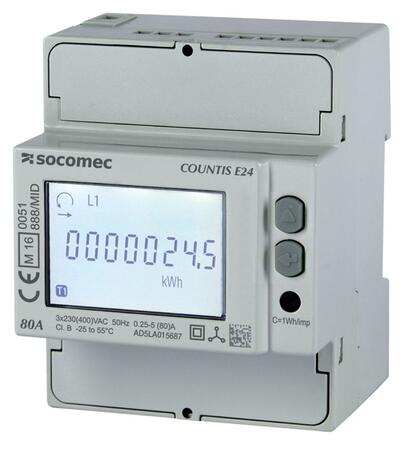

COUNTIS E2x - Trojfázový elektroměr do 80 A
Trojfázový obousměrný elektroměr pro přímé měření do 80A.
Komunikace Modbus, M-Bus, Ethernet s vestavěným webserverem.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Nahrazeno produkty
Varianty: 2
COUNTIS P3xModulární třífázové elektroměry – přímé měření, 100 ATrojfázový modulární elektroměr pro přímé měření do 100 A.
Komunikace Modbus, M-Bus.
Ve shodě s normami:
IEC 62053-21, IEC 62053-23, IEC 62053-31, IEC 62052-11, IEC 61010-1, EN 50470-1, EN 50470-3
Varianty k produktu COUNTIS E2x - Trojfázový elektroměr do 80 A (7)
Elektroměr
COUNTIS E21,3f-80A3fázový elektroměr pro přímé měření do 80A
Varianta E2x: základní model. 2x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
nahrazuje přístroje 48503003 a 48503004
Varianta E2x: základní model. 2x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
nahrazuje přístroje 48503003 a 48503004
Elektroměr
COUNTIS E22 3f- 80A, MID3fázový elektroměr pro přímé měření do 80A
Varianta E2x: základní model. 2x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Varianta E2x: základní model. 2x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Elektroměr
COUNTIS E23 3PH 80A MODBUS3fázový elektroměr pro přímé měření do 80A
Varianta E2x: Modbus/RS485. 1x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Varianta E2x: Modbus/RS485. 1x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Elektroměr
COUNTIS E24 3PH 80A MODBUS MID3fázový elektroměr pro přímé měření do 80A
Varianta E2x: Modbus/RS485. 1x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Varianta E2x: Modbus/RS485. 1x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Elektroměr
COUNTIS E25 3PH 80A M-BUS3fázový elektroměr pro přímé měření do 80A
Varianta E2x: M-Bus. 1x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Varianta E2x: M-Bus. 1x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Elektroměr
COUNTIS E26 3PH 80A M-BUS + MID3fázový elektroměr pro přímé měření do 80A
Varianta E2x: M-Bus. 1x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Varianta E2x: M-Bus. 1x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Elektroměr
COUNTIS E27 3PH 80A ethernet3fázový elektroměr pro přímé měření do 80A
Varianta E2x: Ethernet (webserver Webview, Modbus TCP).
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Varianta E2x: Ethernet (webserver Webview, Modbus TCP).
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
Popis výrobku
Obecné vlastnosti E2x:
- 3fázový elektroměr.
- Přímé měření do 80A.
- LCD s podsvícením.
- Metrologická LED a pulsní výstup (E21,E22 - výstup 2x).
- Obousměrné měření energií (Ea, Er), 4Q měření.
- Záznam částečné energie.
- Vícetarifní měření (T1/T2).
- Třída přesnosti 1% (činná), 2% (jalová).
- Rozsah měřeného napětí 230 VAC +-20%.
- Šířka 4 moduly.
- Rozsah pracovních teplot: -25°C až +55°C.
Měřené veličiny a funkce obecně se mohou lišit, dle modelu. Parametry konkrétního přístroje jsou uvedeny v katalogovém listu a v návodu (viz záložky Technické údaje a Ke stažení). Modelově závislé jsou např.:
- Komunikace Modbus RTU, M-Bus, Ethernet (webserver) - modely E27 a E28.
- Varianty s ověřením přesnosti (MID).
- Pulsní výstup: 2x (Ea+, Er+) pro model E21, E22; 1x S0 pro ostatní modely.
- Další měřené veličiny sítě přímo na displeji nebo přes komunikaci. Na displeji zobrazí sumy, tj. ∑U, ∑V, ∑I, ∑PF, ∑P, ∑Q, ∑S, f, směr, pořadí fází. Hodnoty pro jednotlivé fáze jsou k dispozici přes komunikaci.
Pozn: Změna v roce 2020: přístroje E20, E21 jsou nahrazeny novým typem E21 - viz. záložka Ke stažení
Rozšířené informace
Parametry přístroje
| Typ | Obj.číslo | Pulzní výstup | Modbus | M-Bus |
Ethernet (webserver) |
2Tarif* | MID* | Multimetr* | Měření dodávka /odběr |
| E21 | 48503062 | 2x | - | - | - | x | - | x | x |
|---|---|---|---|---|---|---|---|---|---|
| E22 | 48503049 | 2x | - | - | - | x | x | x | x |
| E23 | 48503050 | 1x | RTU/RS485 | - | - | x | - | x | x |
| E24 | 48503051 | 1x | RTU/RS485 | - | - | x | x | x | x |
| E25 | 48503052 | 1x | - | x | - | x | - | x | x |
| E26 | 48503053 | 1x | - | x | - | x | x | x | x |
| E27 | 48503054 | 1x | TCP/RJ45 | - | x | x | - | x | x |
| E28 | 48503055 | 1x | TCP/RJ45 | - | x | x | x | x | x |
*2Tarif - elektroměr lze přepínat mezi dvěma tarify | *MID - elektroměr je dodáván s protokolem o ověření přesnosti dle standardu EN 50470 modul B+D. | *Multimetr - elektroměr měří U, I, f, P,Q,S, PF dostupné přes displej, nebo rozhraní RS485
