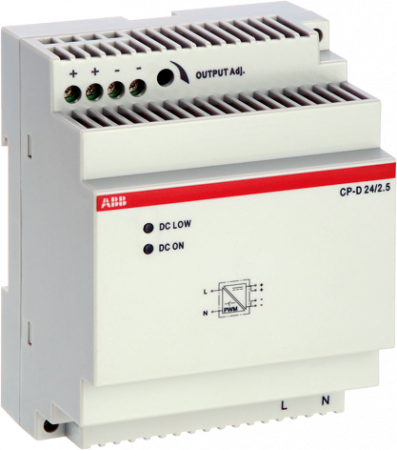

CP-D 24/1.3 /2.5 /4.2 - Napájecí zdroje
Napájecí zdroj 24 V DC
Napájecí zdroje CP-D 24/1.3 /2.5 /4.2 jsou určeny pro napájení přístrojů firmy BENDER do 30/60/100 W napětím 24 V DC.
Cena 4 040 Kč
4 888,40 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
Dotaz na produktPorovnat
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.
Varianty k produktu CP-D 24/1.3 /2.5 /4.2 - Napájecí zdroje (3)

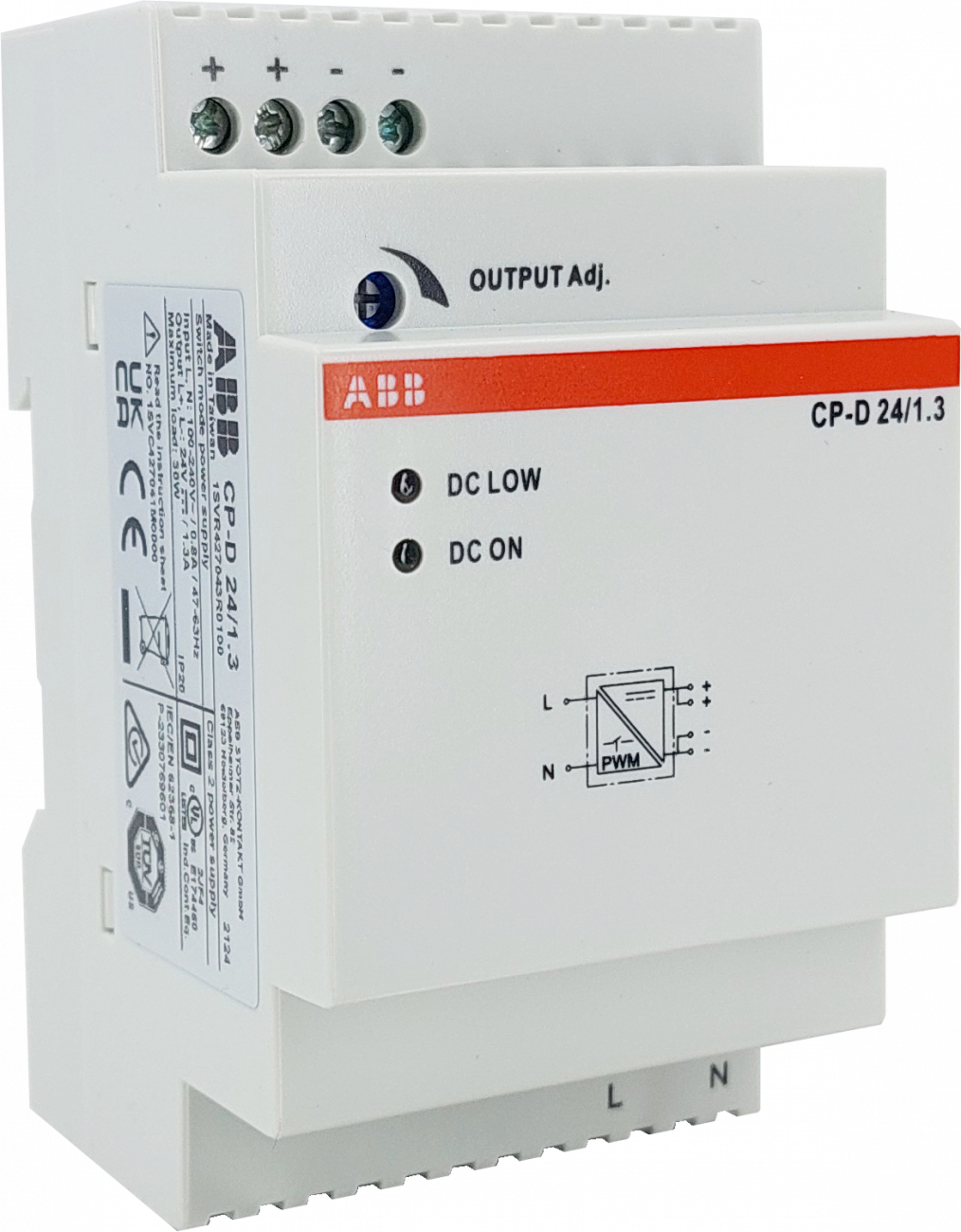

Zdroj napájecí 30W
CP-D 24/1.3input: 90÷264 VAC; 120÷375 VDC
output: 24 VDC; 1.3 A; 30 W
output: 24 VDC; 1.3 A; 30 W

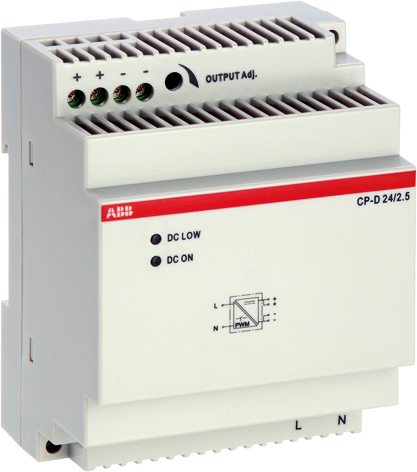

Zdroj napájecí 60W
CP-D 24/2.5input: 90÷264 VAC; 120÷375 VDC
output: 24 VDC; 2.5 A; 60 W
output: 24 VDC; 2.5 A; 60 W

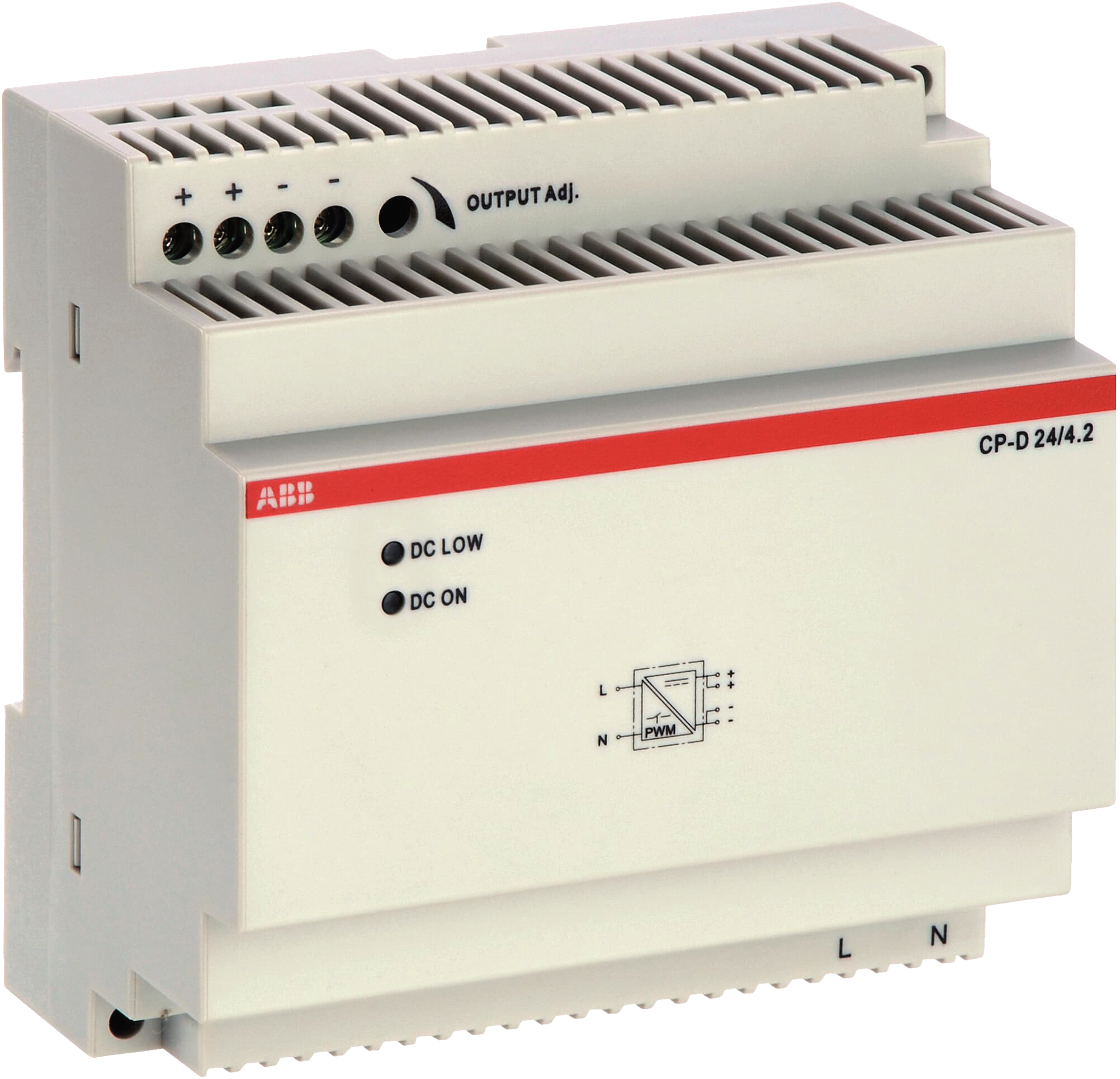

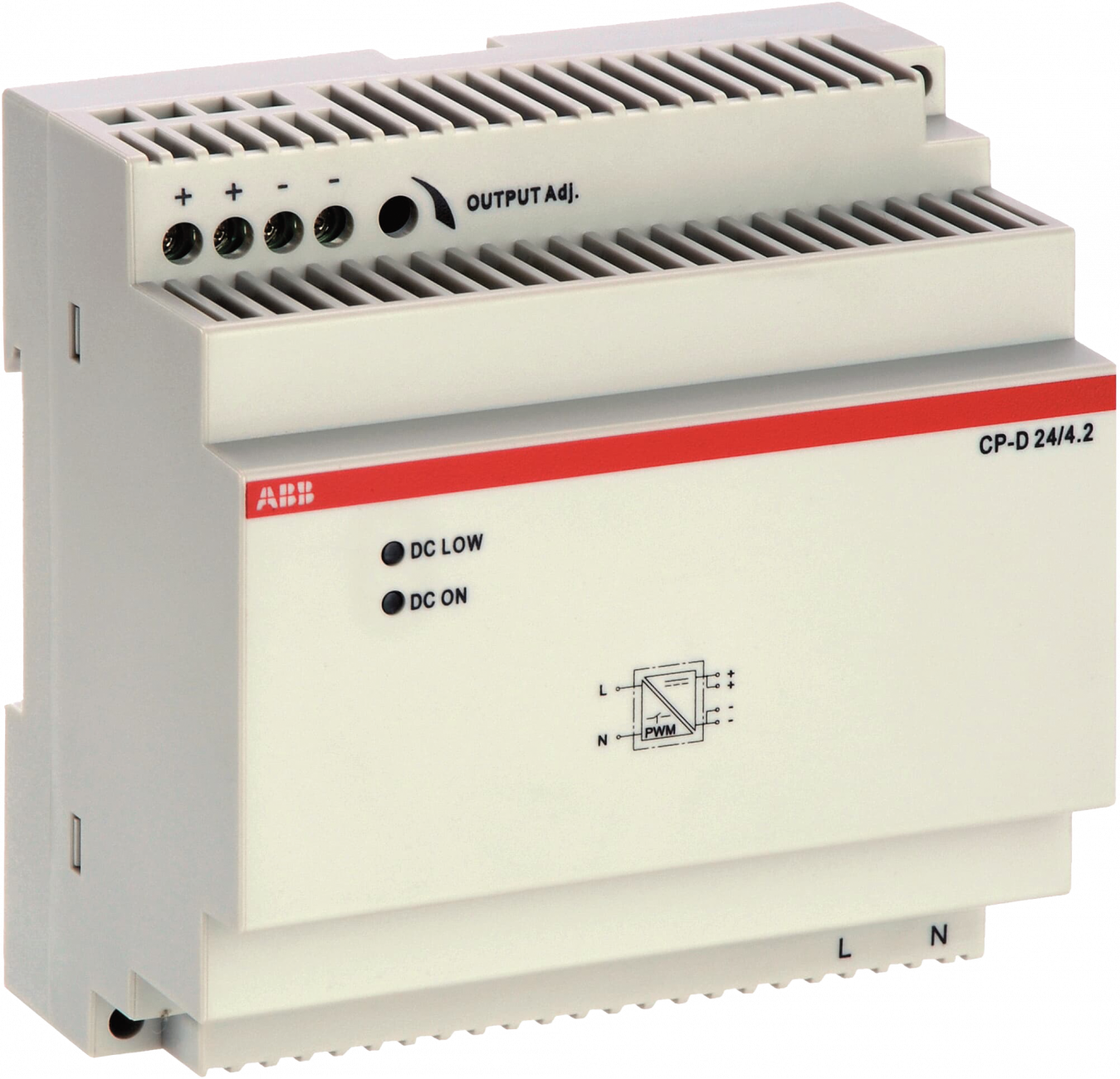

Zdroj napájecí 100W
CP-D 24/4.2input: 90÷264 VAC; 120÷375 VDC
output: 24 VDC; 4.2 A; 100 W
output: 24 VDC; 4.2 A; 100 W
OBJ: 1SVR427045R0400
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
4 040 Kč/ks
4 888,40 Kč s DPH
+-
Popis výrobku
- Spínaný zdroj pro napájení zařízení Bender napětím DC 24 V s maximální vlastní spotřebou 30, 60 nebo 100 VA
- Primární spínací zdroj nabízí široký vstupní rozsah 90-264 V AC a 120-375 V DC, jmenovité vstupní napětí je 100-240 V AC
- Výstupní napětí je nastavitelné v rozsahu 24-28 V DC
- Lze použít s AN420-R (viz AN410)
Rozšířené informace
Popis a použití
Spínaný napájecí zdroj CP-D 24/1.3 /2.5 /4.2 slouží k napájení zařízení BENDER s napájecím napětím 24 V DC a maximální celkovou spotřebu do 30, 60 nebo 100 VA. Pomocí jednoho napájecího transformátoru CP-D 24/1.3 lze napájet maximálně 1ks řídícího dotykového panelu CP907. Pokud je třeba napájet více zařízení je nutné použít zdroj CP-D 24/2.5 či CP-D 24/4.2.
Provedení a konstrukce
Montáž je možná na DIN lištu v souladu s IEC 60715, do rozvaděčů v souladu s DIN 43 871.
Technické údaje
| Typ | CP-D 24/1.3 | CP-D 24/2.5 | CP-D 24/4.2 | ||
| Vstupní obvod | |||||
|---|---|---|---|---|---|
| Jmenovité vstupní napětí UIN | [V] | AC 100-240 | |||
| Doba provozu v případě výpadku napájení | [ms] | ≥30 | ≥60 | ≥60 | |
| Nárazový proud | [A] | 50 (≥ 3 ms) | 60 (≥ 3 ms) | 60 (≥ 3 ms) | |
| Proudový odběr/Vlastní spotřeba | při AC 110 V | [mA/W] | 600 / 11,62 | 1120 / 69,3 | 1800 / 117,3 |
| při AC 230 V | [mA/W] | 344 / 38,16 | 660 / 70,1 | 900 / 114,4 | |
| Pojistka na primární straně | AC 250 V | [A] | 2 s časovou prodlevou |
2 s časovou prodlevou |
3,15 s časovou prodlevou |
| Výstupní obvod | |||||
| Jmenovité výstupní napětí | [V] | DC 24 (±1%) | |||
| Jmenovitý výstupní proud | [A] | 1,3 | 2,5 | 4,2 | |
| Jmenovitý výstupní výkon | [W] | 30 | 60 | 100 | |
| Snížení výstupního proudu při teplotě 60 °C < TU ≤ 70 °C | [%K] | 2,5 | |||
| Možnost paralelního zapojení | možné při zapojení s AN420-R (BENDER) | ||||
| Ochrana proti zkratu/bez zátěže | trvalá | ||||
| Všeobecná data | |||||
| Pracovní režim | trvalý provoz | ||||
| Teplota okolí při provozu | [°C] | -25...+70 | |||
| Stupeň krytí vnitřních komponent/svorek DIN EN 60529 (VDE 0470-1) | IP20/IP20 | ||||
| Rozměry | [mm] | 53 x91 x 57,5 | 71 x 91 x 57,5 | 89,9 x 91x 57,5 | |
| Rychlá montáž na DIN lištu | IEC 60715 | ||||
| Hmotnost | [Kg] | ≤ 0,19 | ≤0,25 | ≤0,32 | |
