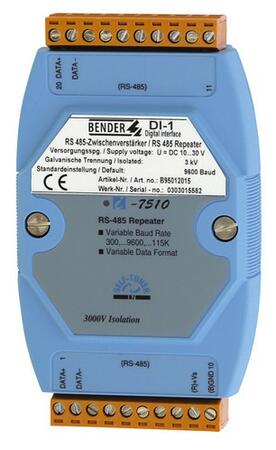

DI-1 - Signální zesilovač
Zesilovač rozhraní RS485 s galvanickým oddělením
Zesilovač rozhraní RS485 s galvanickým oddělením.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Nahrazeno produkty
DI-1DLSignální zesilovač
Zesilovač rozhraní RS485 s galvanickým oddělením a proměnlivou šířkou pásma. Použití pro sběrnice s převodníky COM a CP.
Skladem v GHVDetail produktu
Popis výrobku
- Plastové pouzdro, montáž na DIN lištu
- Nastavitelná přenosová rychlost
- Elektrické oddělení vstup/výstup
- Napájecí napětí DC 10...30 V
Rozšířené informace
Popis a použití
Zesilovač DI-1 slouží k zesílení signálu na sběrnici RS 485 (BMS protokol). Použití tohoto zesilovače je nezbytné v případě, že délka sběrnice RS 485 je větší než 1200 m nebo počet přístrojů napojených na tuto sběrnici je větší než 30. S použitím jednoho zesilovače lze zvýšit počet připojených přístrojů max. o 32. Díky galvanicky oddělenému výstupu slouží i jako ochrana proti napěťovým špičkám
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité rázové napětí | 3 kV |
|---|---|
| stupeň znečistění | 3 |
| Napájecí napětí: | |
| Jmenovité pracovní napětí US | viz. údaje pro obj. |
| Vlastní spotřeba max. | 1 W |
| Rozhraní: | |
| Vstup/výstup | RS485/RS485 |
| Přenosová rychlost | 1200...115200 baudů |
| Nastavení od výrobce | 9600 baudů |
| Datový formát | nastavitelný 9...12 bitů |
| Nastavený od výrobce | 10 bitů (strartbit, 8 datových bitů, 1 stopbit) |
| Všeobecné informace: | |
| Pracovní teplota okolí | 0...70 °C |
| Skladovací teplota | -25...+85 °C |
| Relativní vlhkost | 5...95 % (bez kondenzace vody) |
| Přípojení | pomocí šroubových svorek |
| Průměr připojovacího vodiče | 0,5...2,5 mm2 |
| Hmotnost | cca 150 g |
Nastavení parametrů
Parametry lze nastavit pomocí přepínače DIP uvnitř pouzdra (SW1 a SW2). Za účelem nastavení parametrů je nutno pouzro rozšroubovat.
Tabulka nastavení přenosové rychlosti
| Přenosová rychlost | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1200 bps | X | -- | -- | -- | -- | -- | -- | -- | -- |
|---|---|---|---|---|---|---|---|---|---|
| 2400 bps | -- | X | -- | -- | -- | -- | -- | -- | -- |
| 4800 bps | -- | -- | X | -- | -- | -- | -- | -- | -- |
| 9600 bps* | -- | -- | -- | X | -- | -- | -- | -- | -- |
| 19,2 Kbps | -- | -- | -- | -- | X | -- | -- | -- | -- |
| 38,4 Kbps | -- | -- | -- | -- | -- | X | -- | -- | -- |
| 57,6 Kbps | -- | -- | -- | -- | -- | -- | X | -- | -- |
| 115,2 Kbps | -- | -- | -- | -- | -- | -- | -- | X | -- |
| RS422 | -- | -- | -- | -- | -- | -- | -- | -- | X |
Tabulka nastavení datových formátů
| Datový formát | 1 | 2 |
| 9 bitů | -- | -- |
|---|---|---|
| 10 bitů* | X | -- |
| 11 bitů | -- | X |
| 12 Bitů | X | X |
-- Spínač sepnut, X Spínač rozepnut, * Nastavení od výrobce
Údaje pro objednávku
| Typ | Napájecí napětí Us | Objednací číslo |
| DI-1 | DC 10...30 V | B95012015 |
|---|
