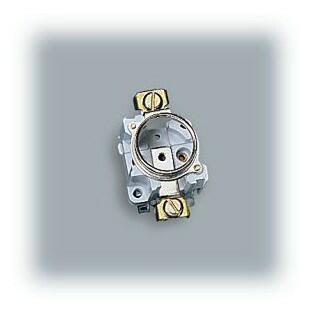

D pojistkové spodky pro montáž na DIN-lištu

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Pojistkové spodky.

Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Pojistkové spodky.

  • DIN 49510, DIN 49511
  • 1-pólové nebo 3-pólové provedení
  • DII do 25 A / 500 V
  • DIII do 63 A / 690 V~ / 600 V=
  • Pro pojistkové vložky DIN 49515, DIN 49367 (viz samostatný přehled)
  • Pro distanční kroužky se závitem DIN 49516 (viz samostatný přehled)

Rozšířené informace

Pojistkové spodky - montáž na DIN lištu

Obj. čísloZávitJmenovitý proud
[A]
Jmenovité napětí
[V]
ProvedeníPřipojení [mm2]RozměryPoznámka

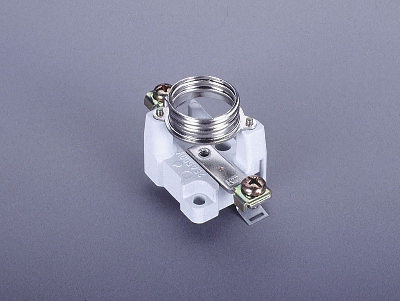

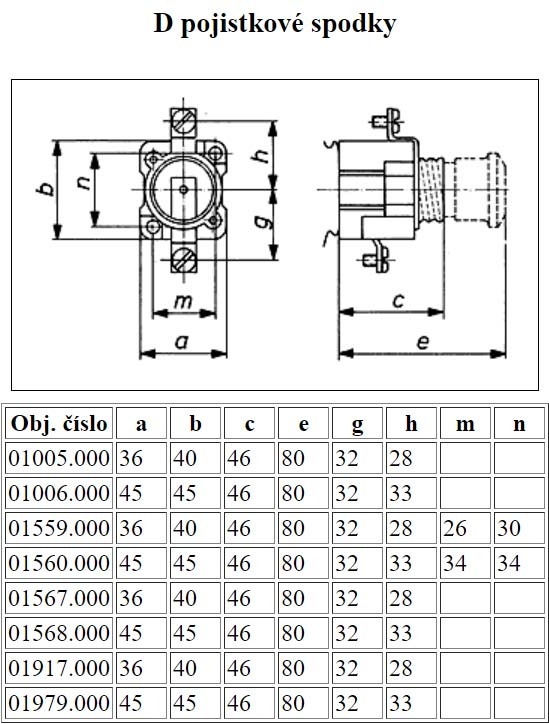

01567.000 E27 25 500 1-pólový 1,5-6 Rozměr 01567.000 Připojení vodiče vpředu
01568.000 E33 63 690 AC 1-pólový 2,5-16 Rozměr 01568.000
01917.000 E27 25 500 1-pólový 1,5-6 Rozměr 01917.000 Připojení vodiče zezadu
01979.000 E33 63 690 AC 1-pólový 2,5-16 Rozměr 01979.000
01005.000 E27 25 500 1-pólový 1,5-6 Rozměr 01005.000 Vhodné pro hřebenovou sběrnici, vstupní svorka - šroub, výstupní svorka - třmenová
01006.000 E33 63 690 AC 1-pólový 2,5-16 Rozměr 01006.000

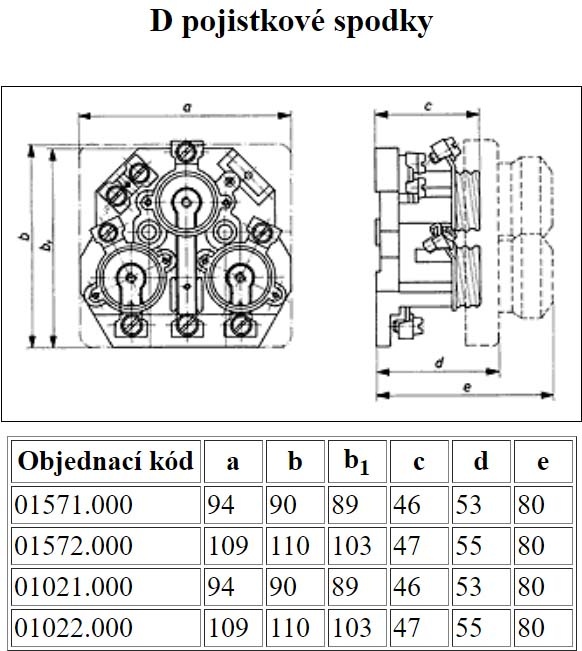

01571.000 E27 25 500 3-pólový 1,5-6 Rozměr 01571.000 S krytem
01572.000 E33 63 690 AC 3-pólový 2,5-16 Rozměr 01572.000

Pojistkové spodky - montáž na podložku

Obj. čísloZávitJmenovitý proud
[A]
Jmenovité napětí
[V]
ProvedeníPřipojení [mm2]RozměryPoznámka

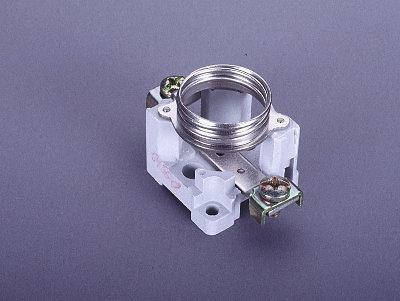

01559.000 E27 25 500 1-pólový 1,5-6 Rozměr 01559.000 Přípoje zepředu
01021.000 E27 25 500 3-pólový 1,5-6 Rozměr 01021.000 S krytem
01022.000 E33 63 690 AC 3-pólový 2,5-16 Rozměr 01022.000

Uchycení vstupního a výstupního vodiče (hřebenové sběrnice) pomocí

  • DII - třmenové svorky (1,5-6 mm2), Md 3 Nm
  • DIII - třmenové svorky (2,5-16 mm2), Md 4 Nm

Příslušenství

Obj. čísloPopisRozteč [mm]
01080.000 kryt D pojistkových spodků E27 41,5
01082.000 kryt D pojistkových spodků E33 50,0
01945.000 kryt D pojistkových spodků E27 52,5
01081.000 kryt D pojistkových spodků E33 52,5
