Držáky svislých přípojnic Socomec SB C

Popis výrobku

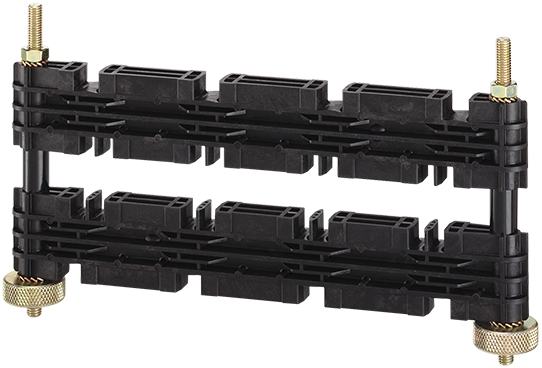

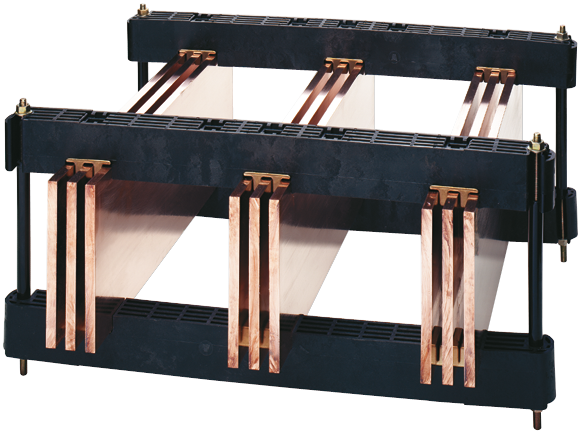

Řada SB C je systém izolačních držáků pro svislé uložení přípojnic s pevnou fázovou roztečí v rozváděčích nízkého napětí. Držáky se skládají ze samostatných izolačních prvků, distančních sad a montážních profilů, které společně umožňují vytvořit robustní přípojnicovou soustavu. Podle zvolené řady a konkrétní konfigurace lze systém použít pro jmenovitý proud až 7 000 A a efektivní zkratový proud až 120 kA po dobu 1 s. Přípustné hodnoty vždy závisejí na typu držáku, počtu a rozměru přípojnic a maximální vzdálenosti Lmax mezi držáky.

Držáky SB C jsou vyrobeny z vysoce odolného termoplastu vyztuženého skleněnými vlákny. Materiál je elektricky izolační a v kombinaci s pevnou fázovou roztečí usnadňuje dodržení požadovaných vzdušných vzdáleností a povrchových cest mezi fázemi i vůči zemi, čímž omezuje potřebu dalších izolačních prvků. Podklady výrobce vycházejí z IEC 61439-1 a IEC 60865-1, které jsou v České republice zavedeny jako ČSN EN IEC 61439-1 ed. 3 a ČSN EN 60865-1 ed. 2. U hotového výkonového rozváděče se návrhové ověření provádí také podle ČSN EN IEC 61439-2 ed. 3. Deklarované vlastnosti držáků přitom nenahrazují ověření kompletní sestavy rozváděče.

Hlavní výhody

Izolační materiál
Držáky SB C jsou z termoplastu vyztuženého skleněnými vlákny, což zajišťuje vysokou mechanickou pevnost a spolehlivou elektrickou izolaci mezi přípojnicemi.

Vysoká odolnost při zkratu
Konstrukce držáků umožňuje sestavit soustavu přípojnic s odolností vůči zkratovým proudům až 120 kA, při zachování předepsaných izolačních vzdáleností dle ČSN EN IEC 61439-1.

Snadná montáž

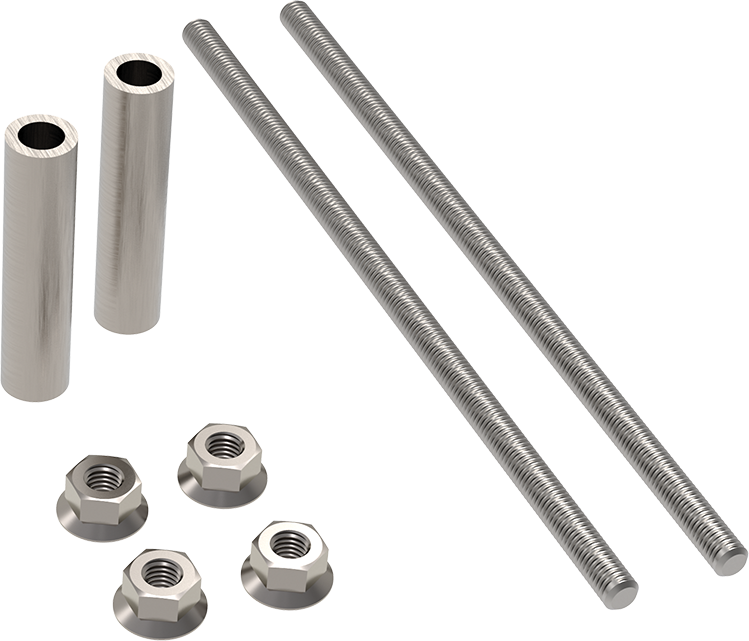

Pro celou řadu držáků SB C s pevnou fázovou roztečí postačuje jediný typ distanční sady, což zjednodušuje návrh i montáž. Většina spojů je realizována šrouby M8, což usnadňuje montáž a zajišťuje pevnost celé soustavy.

Široký sortiment

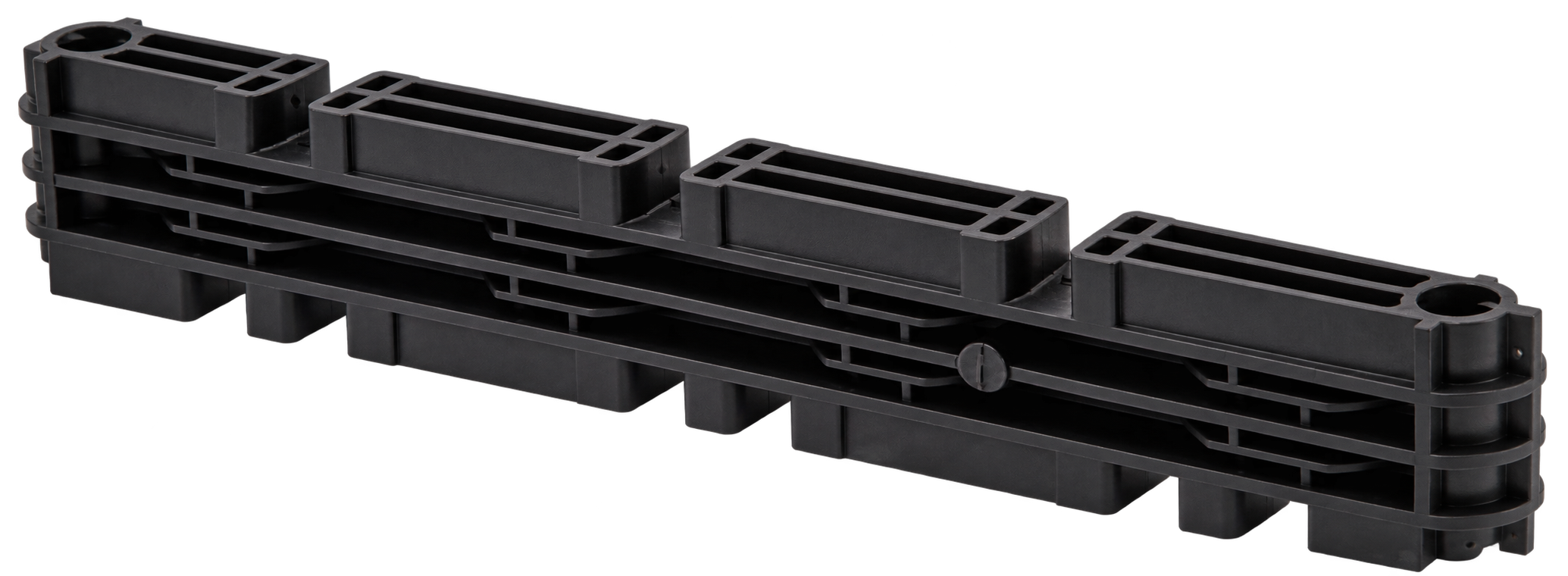

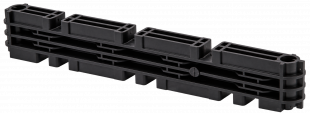

K dispozici jsou provedení SB C 10, SB C 15, SB C 20 a SB C 30, v 3pólové i 4pólové variantě, pro různé fázové rozteče (60–185 mm) a různý počet a šířku přípojnic na fázi.

Oblasti použití

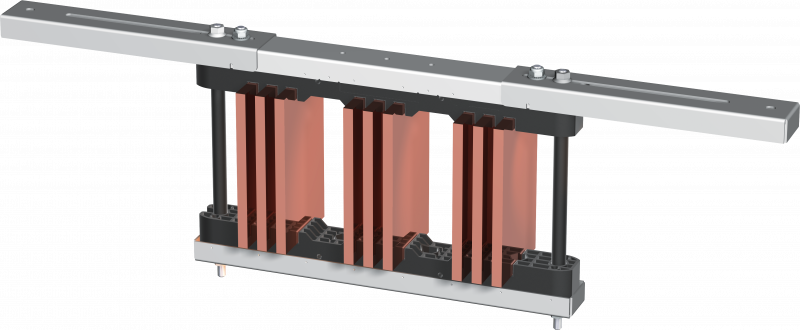

Svislé přípojnicové systémy v rozváděčích nn (napájecí a distribuční přípojnice).

Hlavní rozvodné rozváděče s vysokými zkratovými proudy, kde je nutná mechanická odolnost přípojnic.

Aplikace, kde je požadována pevná fázová rozteč a dodržení izolačních vzdáleností dle IEC 61439-1.
