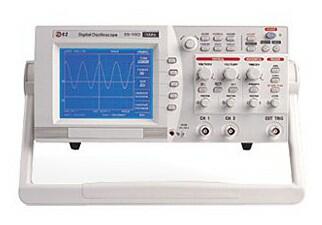

DS 1080 - Digitální osciloskop

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Digitální stolní osciloskopy.

Dvoukanálový digitální osciloskop s šířkou pásma 80 MHz

Dvoukanálový digitální osciloskop se šířkou pásma 80 MHz. Simultánní maximální vzorkovací rychlost 100 MS/s na kanál. Ekvivalentní vzorkovací rychlost 25 GS/s na kanál.
Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Digitální stolní osciloskopy.

  • Simultánní maximální vzorkovací rychlost 100 MS/s na kanál, pro samostatný kanál 200 MS/s
  • Ekvivalentní vzorkovací rychlost 25 GS/s na kanál
  • Rychlá obnovovací rychlost obrazovky, 16-ti bitový mikroprocesor
  • Detekce špiček 10 ns pro záchyt poruchových pulsů (Glitch)
  • Velká paměť max. 32 kbyte / kanál pro pružné změny velikosti průběhu signálu
  • Vstupní citlivost 2 mV až 5 V/dílek
  • Přímé spouštění pro záchyt jednotlivých pulsů použitím tlačítka SINGLE
  • Současná informace o 5 průbězích
  • Automatické měření a FFT analýza
  • Automatické nastavení úrovně spouštění do 50%
  • Uložení 10 průběhů / parametrů nastavení
  • Zpožděný rozsah spouštění PRETRIGGER
  • Menu v českém jazyce
  • Rozměry 338×167×371
  • Hmotnost 6 kg

Rozšířené informace

Údaje pro objednávku

TypPopis
DS 1080Monochromatický displej
DS 1080 KMonochromatický displej + výstup RS 232, USB a LPT + software
DS 1080 CBarevný displej
DS 1080 CKBarevný displej + výstup RS 232, USB a LPT + software

Technické údaje

Vzorkování25 GS/S (EKV), 200 MS/s/CH (REAL), 100 MS/s (REAL)
Velikost paměti10 kB
Detekce špiček10 ns GLITCH
Vertikální část
Šířka pásmaDC...80 MHz
Počet kanálů2
Impedance1 MΩ / 16 pF
Max. vstupní napětí400 V (špička AC + DC} AC max. 1 kHz
Přesnost±3 %
VazbaAC / GND / DC
Nábéžná hrana3,5 ns
Horizontální část
Časová základna2 ns/dílek ... 0,1 µs/dílek (EKV)
0,25 µs/dílek ... 0,1 s/dílek (REÁL)
0,2...5 s/dílek (ROLL)
Rozlišení80 ps
Přesnost0,01 %
LupaZOOM IN/OUT
Spouštění
Bod spouštěníspojitě po celé obrazovce
RežimAUTO / NORM / SINGLE
VazbaAC / DC / LF REJ / HF REJ
Spouštěníkladná - záporná hrana / TV / Fast Trigger (32/1 kB)
Úroveňmanuální / automatické nastavení (50 %)
Zdroj spouštěníCH1 / CH2 / EXT / LINE
Citlivost0,5 dílku
Matematické funkce
Matematické operacesoučet / rozdíl / inverze
AnalýzaFFT analýza v reálném čase, PP - toleranční pole
Obecná specifikace:
Displej5,7" LCD (110 × 90 mm) podsvětlený, monochromatický nebo barevný
Interface (volitelně)RS 232, paralelní port, USB 2.0
Napájecí napětí90...250 V AC / 48...440 Hz
Spotřeba35 W
Hmotnost5,5 kg
Rozměry338 (šířka) × 167 (výška) × 370 (délka) mm
EMCCE(EN 61326)
BezpečnostCE (EN 61010-1, UL3111-1)
Pracovní teplota10...35 °C
Relativní vlhkost45...85 % RH
