ESL0107 - Jednofázové ochranné oddělovací transformátory
Speciální jednofázové ochranné oddělovací transformátory pro napájení osvětlení operačních sálů
Jednofázové ochranné oddělovací transformátory pro napájení osvětlení operačních sálů.

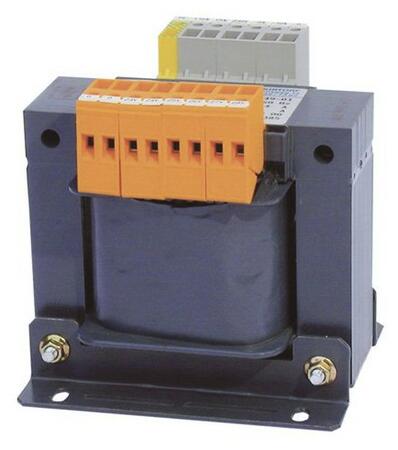

Popis výrobku
- Statické odstínění mezi primárním a sekundárním vinutím je připojeno k izolovanému vývodu.
- Vinutí jsou galvanicky izolována.
- Stupeň krytí IP00, s krytem IP23
- Vyztužená izolace
- Třída izolace: ta 40/E
- Připojení: svorkovnicí se šroubovými spoji
Rozšířené informace
Popis a použití
- Transformátory řady ESL0107 mají zesílenou izolaci a vyhovují požadavkům normy DIN EN 61558-1 (VDE570 část 1) a DIN EN 60742:1995-09.
- U transformátorů je možno velice přesně nastavit napětí jak na primární tak i na sekundární straně. Transformátory tak splňují požadavky normy DIN VDE 0100-710 (VDE570 0100 část 710):2002-11 pro napájení osvětlení v operačních sálech a v ostatních zdravotnických prostorech skupiny 2.
- Vinutí jsou galvanicky oddělena.
- K omezení vlivu elektrického rušení je mezi vinutí umístěno statické stínění, které je na izolovaný výstup. Toto zapojení zároveň slouží k vyrovnání sousedních potenciálů.
- Kryt vinutí a upevňovací profily jsou izolovány od jádra transformátoru, čímž jsou zajištěny požadavky na izolovanou soustavu dle normy DIN VDE 0100-710 (VDE 0100 část 710):2002-11, část 710.512.1,6,2).
- Sekundární vinutí s vyvedeným středem je vhodné pro připojení hlídačů izolace.
- Ochrana proti korozi je zaručena kompletní impregnací pryskyřicí.
- Transformátory jsou konstruovány pro použití v suchém prostředí.
Kryt

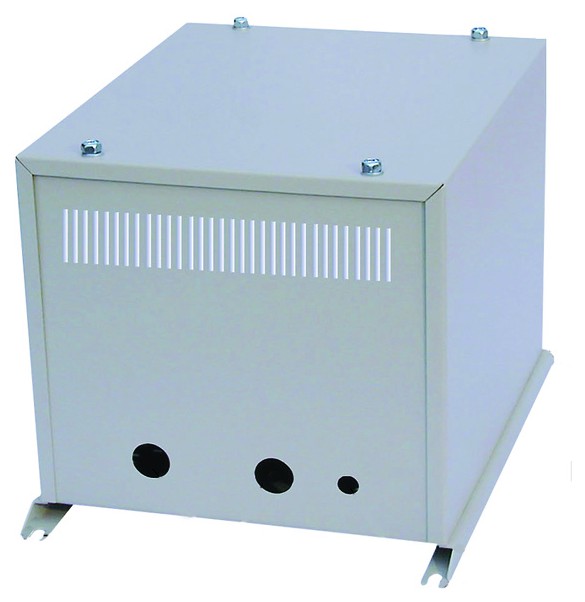

- Pro všechny standardní typy transformátorů je možné dodat ocelový lakovaný kryt s otvory pro vstup kabelů, který má krytí IP23.
- Rozměry krytu (šířka×hloubka×výška) 240×280×220 mm, hmotnost cca. 3,5 kg.
Konstrukční provedení
Kryt IP23 | |
![]() |
Technické údaje
Typ | ESL0107 /120 |
ESL0107 /160 |
ESL0107 /280 |
ESL0107 /400 |
ESL0107 /630 |
ESL0107 /1000 |
|
Jmenovitý výkon P2n | 120 VA | 160 VA | 280 VA | 400 VA | 630 VA | 1000 VA | |
---|---|---|---|---|---|---|---|
Jmen. kmitočet f | 50...60 Hz | ||||||
Vstupní napětí U1n | 230 V | ||||||
Výstupní napětí U2n | 23...28 V | ||||||
Vstupní proud I1n | 0,6 A | 0,8 A | 1,4 A | 1,9 A | 3,0 A | 4,6 A | |
Výstupní proud I2a | 4,3 A | 5,7 A | 10,0 A | 14,3 A | 22,5 A | 35,7 A | |
Náběhový proud IE | < 15× In A | ||||||
Pojistka Ip | 6 A gL/gG | 6 A gL/gG | 6 A gL/gG | 10 A gL/gG | 10 A gL/gG | 16 A gL/gG | |
Proud naprázdno Io | ≤ 95 mA | ≤ 120 mA | ≤ 140 mA | ≤ 237 mA | ≤ 270 mA | ≤ 320 mA | |
Napětí naprázdno Uo | ≤ 31,7 V | ≤ 30,7 V | ≤ 30,6 V | ≤ 29,7 V | ≤ 30,0 V | ≤ 30,0 V | |
Napětí nakrátko UK | ≤ 11 % | ≤ 8,8 % | ≤ 7,9 % | ≤ 5,3 % | ≤ 5,0 % | ≤ 4,3 % | |
Indukce | 1,23 T | 1,17 T | 1,14 T | 1,14 T | 1,06 T | 1,00 T | |
Odpor primáru R1 | 15,3 Ω | 8,9 Ω | 4,7 Ω | 2,0 Ω | 1,2 Ω | 0,6 Ω | |
Odpor sekundáru R2 | 0,320 Ω | 0,200 Ω | 0,095 Ω | 0,050 Ω | 0,028Ω | 0,016 Ω | |
Účinnost η | 85 % | 88 % | 89 % | 91 % | 92 % | 94 % | |
Ztráty v železe ΔPFE | 5,5 W | 6,3 W | 9,0 W | 15 W | 18 W | 26 W | |
Ztráty v mědi ΔPCU | 15,8 W | 16 W | 25 W | 23 W | 33 W | 44 W | |
Okolní teplota υ | 40 °C | ||||||
Teplota naprázdno Δυ0 | ≤ 17 °C | ≤ 20 °C | ≤ 18 °C | ≤ 26 °C | ≤ 23 °C | ≤ 26 °C | |
Teplota při plném zatížení Δυn | ≤ 66 °C | ≤ 64 °C | ≤71 °C | ≤ 62 °C | ≤ 64 °C | ≤ 65 °C | |
Orientační rozměry 1/ (šířka×hloubka×výška) |
96×96 ×105 mm |
96×106 ×105 mm |
120×102 ×125 mm |
120×134 ×125 mm |
150×130 ×150 mm |
174×145 ×175 mm |
|
Orientační hmotnost 1/ | 2,3 kg | 2,8 kg | 4,0 kg | 6,7 kg | 9,7 kg | 16,1 kg |
Hodnoty uvedené v tabulce platí pro jmenovitý kmitočet 50 Hz a teplotu okolí 40 °C, pro standardní činnost transformátoru musí být zajištěna volná cirkulace vzduchu. Při vyšší teplotě okolí bude výkon transformátoru nižší. 1) Konkrétní rozměry a hmotnost dle jednotlivých provedení na dotaz
