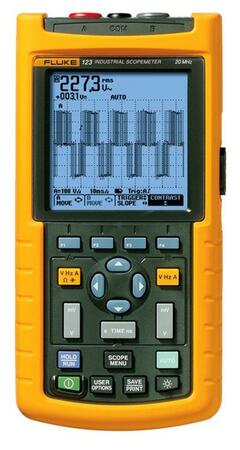

Fluke 123 - Scopemetr
Přenosný bateriový osciloskop
Přenosný bateriový osciloskop (scopemetr) se šířkou pásma 20 MHz.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Filip Dašek
Technicko-obchodní specialista testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatní.
Nahrazeno produkty
Varianty: 2
Fluke 123BDigitální přenosný osciloskopPřenosný bateriový osciloskop (scopemetr) se šířkou pásma 20 MHz a dvěma kanály vybavený bezdrátovým rozhraním pro komunikaci se systémem Fluke Connect
Popis výrobku
- Univerzální dvoukanálový přístroj (osciloskop, multimetr a data logger) pro průmyslovou diagnostiku
- Digitální osciloskop 20 MHz, režim Connect-and-View™ zajišťuje dokonalou stabilitu i při zapnutí přístroje a změně měřicích podmínek (např. sepnutí motorů a řídících signálů)
- Dva TRMS multimetry se zobrazením 5000 digit. údajů umožňují měřit 26 převážně elektrických veličin
- Data logger se záznamovým režimem TrendPlot™ umožňujícím ukládání přechodových jevů popř. MIN/MAX/AVG hodnot po dobu až 16 dní
- Stíněné měřicí šňůry pro osciloskop a měření propojení a odporu
- Měřicí sonda 10:1 pro měření vf signálu (volitelně)
- Opticky izolované rozhraní RS 232
- SW Fluke view zajišťuje přenos naměřených veličin do PC a jejich další zpracování
- CAT III/600 V
- Nárazuvzdorné, kompaktní pouzdro
- 3 roky záruka
Technické údaje
Parametry
| Typ | Digitální |
|---|---|
| Zobrazení | LCD |
| Šířka pásma | 20 MHz |
| Počet vstupů | 2 |
| Izolované vstupy |  Ne |
| Vzorkovací rychlost | 25 MS/s |
| Opakované děje | 1,25 GS/s |
| Vertikální rozlišení | 8 Bit |
| Citlivost vstupu / dílek | 5 mV … 500 V |
| Časová základna / dílek | 0,02 µs … 60 s |
| Multimetr |  Ano |
| Analýza sběrnic - BUSHealth | Ne |
| Rozhraní NFC | Ne |
| Provoz na baterie | Ano |
| El. bezpečnost CAT | 3 |
| Poznámka | Velikost paměti 512 vzorků. |
| Max. reálný vzorkovací kmitočet | 25 MS/s |
|---|---|
| Max. ekvivalentní vzorkovací kmitočet | 1,25 GS/s |
| Vstupní citlivost | 5 mV...500 V/div |
| Rozsah časové základny | 20 ns...1 min/div |
| Indikace změny v elektrickém obvodu | 40 ns |
| Max. délka záznamu v režimu scoperekord | 512 min/max bodů/vstup |
| Specifikace multimetru - kanál A a B (u měřených veličin jsou uváděny měřicí rozsahy): | |
| Stejnosměrné napětí | 0,5, 5, 50, 500,1250 V |
| Střídavé napětí RMS (AC a AC + DC) | 0,5, 5, 50, 500,1250 V |
| Špičkové hodnoty (MAX, MIN, MIN-MAX) | 0,5, 5, 50, 500,1250 V |
| Stejnosměrný a střídavý proud | viz. napěťové rozsahy (s proudovým čidlem) |
| Kmitočet | 1 Hz...50 MHz |
| Činitel plnění | 2...98 % |
| Šířka pulzu | 15 Hz...30 MHz |
| Crest factor (činitel výkyvu) | 1...10 |
| Decibely | 1 V (1 mW) |
| Teplota | 200 °C/div |
| Fazový posun signálu A vůči B | 0...359 ° |
| Specifikace multimetru - pouze kanál A: | |
| Odpor | 500 Ω...30 MΩ |
| Propojení | < 30 Ω |
| Test diod | 2,8 V |
| Kapacita | 50 nF...500 F |
| Obecná specifikace: | |
| Černobílý displej | 72×72 mm |
| Rozlišení | 240×240 pixelů |
| Napájení | dobíjitelné NiCd 4,8 V |
| Elektrická bezpečnost | EN 61010, CAT III/600 V - 2 |
| Hmotnost | 1200 g |
| Rozměry | 232×115×50 mm |
