FU 2.0 - Měřicí převodník kmitočtu
Dotaz na produktPorovnat
Popis výrobku
Měřicí převodník kmitočtu
Rozšířené informace
Použití
Měřicí převodník FU 2.0 s mikroprocesorem na bázi technologie SMD měří kmitočty a převádí je na vnucený stejnosměrný proudový a napěťový signál. Tento výstupní signál může být indikován ukazovacím měřicím přístrojem nebo může být použit pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech. Napájecí napětí převodníku se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení. Převodníky jsou konstruovány v souladu s nejnovějšími bezpečnostními předpisy a jsou zkoušeny proti rušení.
Popis funkce
Vstupní kmitočet je převeden na obdélníkový signál a optopřenosem je galvanicky oddělen od sítě.
Takto izolovaný signál je přiveden na mikroprocesor, který jej analyzuje a přes D/A převodník jde na vstup koncových stupňů, které jej zesilují na unifikovaný vnucený stejnosměrný proud a napětí.
Výstupy nesmí být vzájemně propojeny.

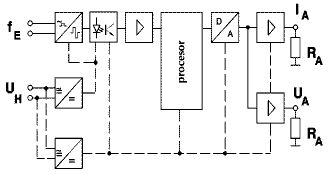

Funkční schéma
Vstupní veličiny
| Vstupní veličina | střídavé napětí |
|---|---|
| Měřená veličina | kmitočet fE |
| Mez přetížitelnosti | 1,2*UEN trvale 2*UEN max. po dobu 1 s |
| Příkon | ≤ 5 VA |
| Měřicí rozsahy fEmin...fN...fEmax | 45...50...55 Hz 48...50...52 Hz 55...60...65 Hz 58...60...62 Hz 360...400...440 Hz 380...400...420 Hz |
| Jmenovité napětí UEN | 100, 110, 115, 120, 230, 240, 380, 400, 415, 440 V |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud |
|---|---|
| Jmenovitý proud IAN | 0(4)...20 mA 0...10 mA 0...5 mA |
| Výstupní zátěž RA | 0...500 Ω (při 20 mA) 0...1000 Ω (při 10 mA) 0...2000 Ω (při 5 mA) |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %ef z IAN při RA |
| Napětí naprázdno | ≤ 20 V |
| Doba ustálení | ≤ 500 ms při RA max. |
| Napěťový výstup | |
| Výstupní napětí UA | vnucené stejnosměrné napětí |
| Jmenovité napětí UAN | 0(2)...10 V |
| Výstupní zátěž RA | ≥ 1 kΩ (při UAN) |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %ef z UAN při RA=UAN/5 mA |
| Napětí naprázdno | ≤ 16 V |
| Doba ustálení | ≤ 500 ms při RA min. |
Při současném připojení obou výstupů na jednu zátěž je třeba, aby zátěž napěťového výstupu byla ≥ 1, 5 kΩ. Bude-li připojen pouze napěťový výstup, musí se proudový výstup zkratovat.
Vstup a výstupy jsou galvanicky odděleny.
Převodní charakteristiky
| "live zero" | ||||||||||||||
|
|
| ||||||||||||
Pomocné napájení
| Pomocné napájení UHN | 230 V~ (195...253 V), 48...62 Hz |
|---|---|
| Příkon | ≤ 5,5 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | Třída 0,2 (± 0,2 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,008 %/K (platí pro standadní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Kmitočet | fN |
| Průběh signálu | sinusový, činitel harmon. zkreslení ≤ 0,1 % |
| Napětí | UEN ± 1 % |
| Zátěž | 0,5*RA max. ± 1 % proud 2 kΩ ± 1 % napětí |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 2 min (DIN IEC 688, kap. 1) |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | 0...+ 55 °C |
| Rozsah skladovacích teplot | - 25...+ 65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
Předpisy a normy
| DIN 40050 | Stupně krytí ochrana elektrických provozních prostředků proti cizím tělesům a proti působení vody |
|---|---|
| DIN EN 50 022 | Nosné lišty |
| DIN EN 60 688 | Měřicí převodníky pro převod střídavých proudů na analogové nebo digitální signály |
| EN 61 010 | Bezpečnostní požadavky pro měřicí, řídicí, regulační a laboratorní přístroje |
| VDE/VDI 3 540, list 2 | Spolehlivost měřicích, řídicích a regulačních zařízení (klimatické třídy přístrojů a příslušenství) |
| DIN EN 50 082-2 | Elektromagnetická kompatibilita (EMV) |
| DIN VDE 0843-2, 4, 5 (DIN IEC 801-2, 4, 5) (EN 60 801-2, 4, 5) | Elektromagnetická kompatibilita měřicích, řídících a regulačních zařízení průmyslové procesní techniky (ESD, Burst, Surge) |
Zvláštní provedení
| Vstupní veličiny | |
| Vstupní kmitočet | jiný než standardní (na vyžádání) |
|---|---|
| Jm. vstupní napětí UEN | jiné než standardní (na vyžádání) |
| Výstupní veličiny | |
| Výstup IA, UA | 4...20 mA, 2...10 V ("live zero") 0...10...20 mA, 0...5...10 V, nebo jiný na vyžádání |
| Pomocné napájení UHN | 115 V~ (85...126 V), 48...62 Hz 24 V= (18...36 V) Široký napájecí rozsah 20...100 V=, popř. 15...70 V~ 90...230 V=, popř. 65...230 V~ |
Schéma připojení
Obsazení svorek
| Svorka | FU 2.0 |
|---|---|
| 2 | UE L1 |
| 5 | UE N |
| 13 | UA (+) |
| 14 | UA (-) |
| 16 | UH L1 (+) |
| 17 | UH N (-) |
| 19 | IA (+) |
| 20 | IA (-) |
| UE | napěťový vstup |
|---|---|
| IA | proudový výstup |
| UA | napěťový výstup |
| UH | vstup pomocného napájení |
Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807)
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 50022) |
|---|---|
| Materiál pouzdra | lexan 500 R černý se samozhášecími přísadami, provedení podle normy UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí podle DIN 57 411 | 4 kV aktivní obvody proti pouzdru 4 kV měřicí obvod proudu a pomocné napájení proti výstupu 4 kV měřicí proudový obvod proti měřicímu napěťovému obvodu |
| Třída ochrany | II |
| Kategorie přepětí | II |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 45 mm × 80 mm × 115 mm |
| Hmotnost | cca 0,22 kg |
