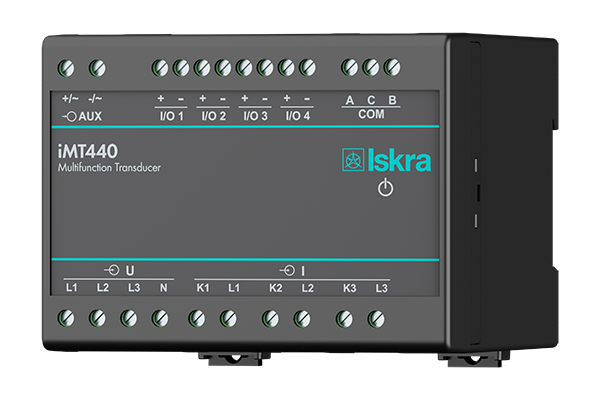

iMT440 - Multifunkční měřicí převodník

Popis výrobku

iMT440 je multifunkční měřicí převodník pro přesné měření a monitoring jednofázových i třífázových elektrických sítí. Využívá rychlé vzorkování napětí a proudu a měří skutečnou efektivní hodnotu (TRMS), takže spolehlivě zachytí i přechodové jevy a zkreslené průběhy. Vestavěný mikroprocesor z naměřených signálů počítá více než 50 veličin - napětí, proudy, činný, jalový a zdánlivý výkon, energii, účiník, frekvenci, harmonické, THD a další.

Hlavní přínosy:

• Spolehlivé TRMS měření i při deformovaných průbězích a přechodových jevech díky rychlému vzorkování napětí a proudu.
• Více než 50 měřených veličin včetně napětí, proudů, výkonů, energií, účiníku, frekvence, harmonických a zkreslení (THD).
• Automatický rozsah napětí a proudu až do 600 V L–N a 12,5 A usnadňuje dimenzování a zvyšuje univerzálnost použití.
• Přesné měření energie ve všech 4 kvadrantech se 4 konfigurovatelnými čítači umožňuje využití jako sekundární elektroměr.
• Až čtyři volitelné I/O moduly (analogové, rychlé analogové, reléové, pulzní a digitální výstupy) pro snadnou integraci do nadřazených systémů.
• Široký rozsah pomocného napájení 24–300 V DC / 40–276 V AC zjednodušuje nasazení v různých napěťových soustavách.
• Standardní komunikace RS232 nebo RS485 s protokolem Modbus RTU a rychlostí až 115 200 Bd pro přímé připojení k PLC, systémům řízení nebo SCADA.
• Pohodlné nastavení přes USB a software MiQen i bez připojeného pomocného napájení.
• Provedení pro montáž na DIN lištu a volitelné provedení s lodní certifikací pro náročné průmyslové a „marine“ aplikace.

Typické aplikace:

iMT440 je určený pro měření a dohled v rozváděčích nízkého napětí, v průmyslových instalacích, energetickém monitoringu budov i v energetice a námořních aplikacích. Široká nabídka vstupních rozsahů a I/O modulů z něj dělá vhodné řešení pro výrobce rozváděčů, systémové integrátory i provozovatele, kteří potřebují detailní přehled o stavu sítě a spotřebě energie.
