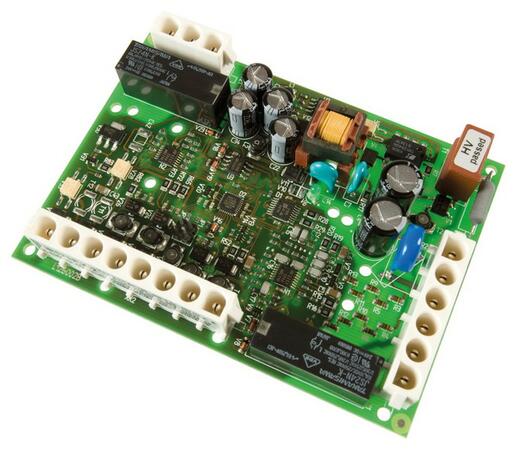

IR123 - Hlídač izolačního stavu pro mobilní generátory
Monitor izolačních stavů mobilních generátorů AC 0...300 V
Hlídač izolačního stavu izolovaných střídavých IT sítí do 300 V, které jsou napájeny z mobilního generátoru.
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu IR123 - Hlídač izolačního stavu pro mobilní generátory (1)
Hlídač izolačního stavu
IR123P-4-2Un AC 100...300V, 22...460Hz
Us = Un
R 46k/23kOhm (80k/40kOhm)
Us = Un
R 46k/23kOhm (80k/40kOhm)
Popis výrobku
- Monitorování izolačních stavů ve střídavých neuzemněných sítích (IT sítích) AC 100…300 V
- Automatické přizpůsobení měřícího signálu svodové kapacitě sítě
- Měření je optimalizováno pro nízkofrekvenční aplikace
- Primární hodnota prahové reakce alarm / předalarm 23/46 kΩ
- Sekundární hodnota prahové reakce alarm / předalarm 40/80 kΩ
- Elektricky izolovaný PWM výstup s naměřenou hodnotou izolačního odporu
- Elektricky izolovaný výstup pro signalizaci stavu OK / ALARM
- Automatický test funkčnosti
- Ochranný povlak DPS
Technické údaje
Parametry
| Aplikace | mobilní generátory průmysl |
|---|---|
| Rozsah pracovních teplot | -25 °C … 60 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ano |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ne |
| Monitorovaná síť DC | Ne |
| Jmenovité napětí Un AC | 100 V … 300 V |
| Rozptylová kapacita sítě Ce µF | 0 F … 5 µF |
| Hodnota reakce Ran kΩ | 1 kΩ … 200 kΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ne |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulsní zkušební napětí | 2,5 kV |
| Ochranné oddělení (zvýšená izolace) mezi | (A1/L1,A2/L2,E,KE,T/R,T,R,M+,M-/OK-,OK+) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podle IEC61010-1 | 2,21 kV |
| Napájecí napětí | |
| Napájecí napětí US | = Un |
|---|---|
| Vlastní spotřeba | ≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC 100...300 V |
|---|---|
| Jmenovitý kmitočet fn | 22...460 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 23 kΩ |
|---|---|
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 46 kΩ |
| Sekundární hodnota reakce, nastavitelná přes jumper JP1 |
80/40 kΩ |
| Přesnost | ±15 % |
| Hystereze | +25 % |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | ≤ 1 s |
|---|---|
| Měřicí obvod | |
| Měřicí napětí Um | ±12 V |
|---|---|
| Měřicí proud Im (při RF=0 Ω) | ≤ 200 µA |
| Vnitřní DC odpor Ri | ≥ 62 kΩ |
| Vnitřní impedance Zi při 50 Hz | ≥ 60 kΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 300 V |
| Svodová kapacita sítě Ce | ≤ 5 µF |
| Paměť | |
| Paměť poruchy, ALARM relé | On / Off (od výrobce nastaveno on) |
|---|---|
| Výstupy | |
| Optočlen | alarm, naměřená hodnota izolačního odporu |
|---|---|
| Spínací obvody | |
| Spínací prvky | dvě relé s 1 přepínacím kontaktem |
|---|---|
| Všeobecná data | |
| Typ připojení vodičů | konektory Universal MATE-N-LOK |
|---|---|
| Pracovní teplota okolí | -25...60 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoliv pozici |
| Stupeň krytí | bez krytí |
| Rychlá montáž na DIN lištu | Ne |
| Hmotnost | ≤ 150 g |
