IR125Y - Hlídač izolačního stavu
Hlídač izolačního stavu pro stejnosměrné sítě
Monitoruje izolační odpor ve stejnosměrných IT sítích do 300 V. Výroba přístrojů řady IR125 je postupně ukončována. Do nových projektů používejte hlídače izolačního stavu iso415R nebo IR425-D4. V případě nejasností nás konaktujte, rádi Vám pomůžeme.
Dotaz na produktPorovnat
Varianty k produktu IR125Y - Hlídač izolačního stavu (1)
Us = Un
R 30kOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "DB"
Popis výrobku
- Nastavitelná hodnota reakce 10...200 kΩ (1...20 kΩ)
- Patentovaný měřicí princip AMP automaticky přizpůsobuje měřicí napětí podmínkám systému až do svodové kapacity 10 µF.
- ALARM relé s jedním přepínacím kontaktem N/C
- Propojením kontaktů R1 a R2 lze odblokovat paměťovou funkci LED (nastavit automatický RESET)
- LED indikace POWER ON, LED indikace ALARM signalizuje poruchu
- Kombinované tlačítko TEST / RESET
- Možnost připojení externího spínání RESET
Rozšířené informace
Přístroj ISOMETER® IR125Y monitoruje izolační odpor v stejnosměrných IT sítích. Princip měření AMP umožňuje indikovat jak nesymetrické tak i symetrické poruchy izolace. U přístroje je možné zapnout automatický RESET. Přístroj je napájen z monitorované sítě a nevyžaduje zvláštní napájení.
Aplikace
- Stejnosměrné řídicí a pomocné obvody dle EN 60204-1:1997
- Stejnosměrné přídavné obvody dle DIN VDE 0100-725 (VDE 0100 část725):1991-11
- Jednoduché bateriové systémy
Funkce přístroje
Přístroj trvale měří a vyhodnocuje izolační odpor monitorované stejnosměrné IT sítě. Pokud izolační odpor mezi vodiči sítě a zemí klesne pod nastavenou hodnotu reakce, sepne relé ALARM a rozsvítí se LED ALARM. LED ALARM zůstává svítit i po odstranění poruchy a její zhasnutí (vynulování paměti) je možné pouze zmáčknutím tlačítka RESET. V případě automatického RESET LED ALARM zhasne ihned po odstranění poruchy. Stisknutím tlačítka TEST simulujeme funkci poruchy a testujeme funkčnost přístroje.
Měřicí princip
Přístroj pracuje na AMP principu mikroprocesorem řízeného měřicího napětí, které se přizpůsobuje podmínkám systému. Evropský patent firmy BENDER.
Normy
ISOMETER® IR125Y odpovídá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC61557-8
- ASTM F1669M-96
Technické údaje
Parametry
| Aplikace | průmysl |
|---|---|
| Rozsah pracovních teplot | -10 °C … 55 °C |
| Řídicí obvody |  Ano |
| Pomocné obvody | Ano |
| Hlavní obvody |  Ne |
| Monitorovaná síť 3(N)AC | Ne |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ano |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un AC | 19,2 V … 256 V |
| Jmenovité napětí Un DC | 19,2 V … 308 V |
| Rozptylová kapacita sítě Ce µF | 0 F … 0,01 mF |
| Hodnota reakce Ran kΩ | 10 kΩ … 200 kΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ne |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 4 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | = Un (viz údaje pro objednávku) |
|---|---|
| Jmenovitý kmitočet napájecího napětí fs | DC |
| Vlastní spotřeba | ≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | viz údaje pro objednávku |
|---|---|
| Jmenovité kmitočet sítě fn | DC |
| Hodnoty reakce | |
| Hodnota reakce Ran pro IR125Y-2 / IR125Y-4 | 1...20 kΩ / 10...200 kΩ |
|---|---|
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | ≤ 6 sec |
|---|---|
| Měřicí obvod | |
| Měřicí princip | AMP |
|---|---|
| Měřicí napětí Um | 13 V |
| Měřicí proud Im (při RF = 0 Ω) pro IR125Y-2 / IR125Y-4 | < 11 mA / < 0,12 mA |
| Vnitřní odpor Ri pro IR125Y-2 / IR125Y-4 | 12 kΩ / 112 kΩ |
| Svodová kapacita sítě Ce | < 10 µF |
| Vstupy/výstupy | |
| TEST tlačítko | interní |
|---|---|
| RESET tlačítko | interní/externí |
| Spínací obvody | |
| Spínací prvky | 1 × relé s 1 přepínacím kontaktem |
|---|---|
| Pracovní režim | N/C |
| Všeobecná data | |
| Typ připojení vodičů | šroubové svorky |
|---|---|
| Pracovní teplota okolí | -25...60 °C |
| Skladovací teplota | -40...70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou |
| Klasifikace hořlavosti | dle UL94 V-0 |
| Hmotnost | cca 130 g |
| Typ pouzdra | XM22 |

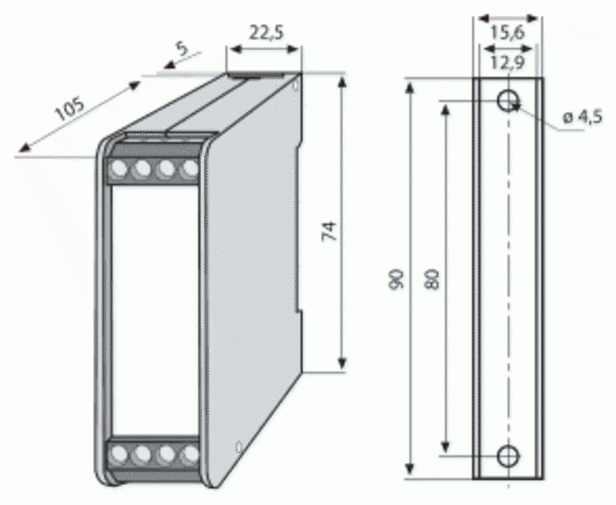

Rozměry pouzdra XM22
