A-ISOMETER - IRDH265-4
Hlídače izolačního stavu pro stejnosměrné, střídavé i kombinované IT sítě nad 230 V
Hlídač izolačního stavu pro stejnosměrné, střídavé i kombinované IT sítě nad 230 V.
Dostupnost: Prodej ukončen
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Popis výrobku

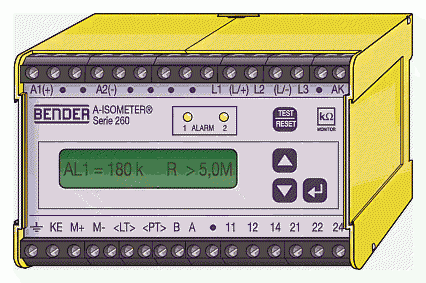

A-ISOMETER® IRDH 265-4 monitoruje moderní výkonové systémy pomocí měřicího napětí řízeného mikroprocesorem. Monitorované systémy mohou obsahovat výkonové měniče, tyristorové řídící obvody nebo mohou být přímo připojeny k stejnosměrným obvodům.
Díky těmto komponentům má systém vysokou svodovou kapacitu. Integrovaný princip AMP automaticky přizpůsobuje měřicí napětí aktuálním podmínkám systému. Napěťový rozsah přístroje může být rozšířen pomocí vazebného členu.
Aplikace
- Třífázové střídavé systémy s frekvenčními měniči
- Stejnosměrné systémy s výkonovými měniči nebo systémy přímé spojení se stejnosměrnými obvody
- Kombinované (AC/DC) systémy
- Systémy UPS
- Topná zařízení s fázovým řízením
- Systémy s pulzními zdroji
- Systémy s velmi vysokou svodovou kapacitou
Charakteristika
- Pro jedno a třífázové střídavé systémy, pro stejnosměrné a kombinované IT systémy
- Napěťový rozsah AC do 690 V, DC do 500 V
- Pomocí vazebních členů lze přístroj aplikovat i na systémy s vyšším napětím
- Přístroj s automatickým přizpůsobením měřicího napětí podmínkám systému až do svodové kapacity 500 µF
- Bezpečné měření principu AMP
- Dvě nastavitelné hodnoty reakce v rozsahu 10...990 kΩ
- LCD displej
- Rozhraní RS 485
- Monitorování s přímým propojením
- Autotest
Údaje pro objednávku
| Typ | Napájecí napětí | Obj. číslo |
|---|---|---|
| IRDH265-4 | AC 230 V, 50/60Hz | 91068001 |
| IRDH265-413 | AC 90...132V, 50/60Hz | 91068004 |
| IRDH265-415 | AC 400 V, 50/60 Hz | 91068017 |
| IRDH265-416 | AC 500 V, 50/60 Hz | 91069009 |
| IRDH265-422 | DC 91,2...84 V | 91068002 |
| IRDH265-423 | DC 77...286 V | 91068003 |
| Typ | Jm. napětí sítě | Obj.číslo |
|---|---|---|
| AGH204S-4 | 3AC 0...1300/1650 V | 914 013 |
| AGH520S | AC 0...7,2 kV | 913 033 |
| AGH150W-4 | DC 0...1,76 kV | 98018006 |
| Typ | Rozměr [mm] | Obj.číslo |
|---|---|---|
| 7204-1421 | 72×72 | 986 763 |
| 9604-1421 | 96×96 | 986 764 |
Pro kombinované systémy s frekvenčními měniči, které mají pri nízkém kmitočtu velkou amplitudu se používá hlídač IR 2000, který pracuje na principu frekvenčního kódování.
Technické údaje
Parametry
| Aplikace | obnovitelné zdroje průmysl železnice |
|---|---|
| Rozsah pracovních teplot | 55 °C 56 °C 60 °C |
