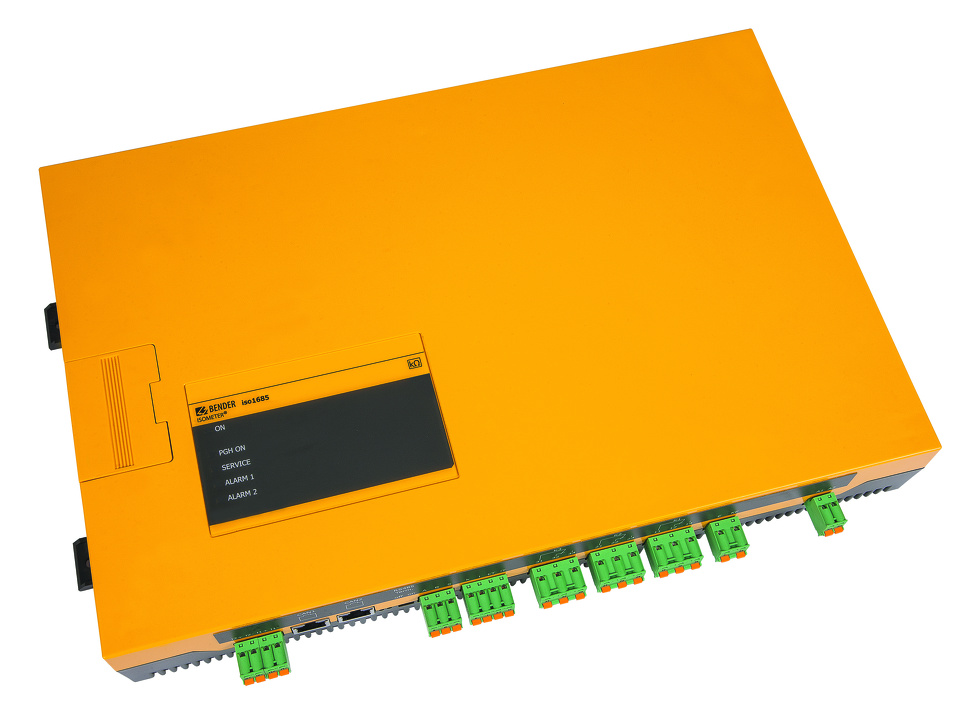

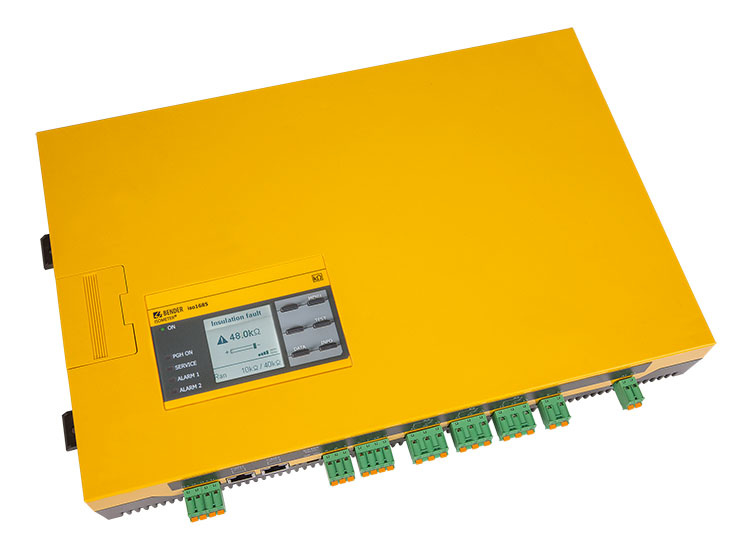

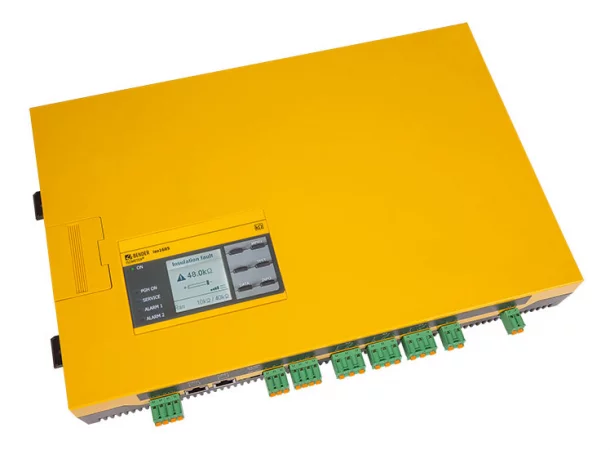

iso1685P - Hlídač izolačního stavu s generátorem proudu
Hlídač izolačního stavu pro rozsáhlé IT sítě do 1000 V AC nebo 1500 V DC.
Hlídač izolačního stavu pro rozsáhlé střídavé, stejnosměrné i kombinované IT sítě do 1000 V AC/1500 V DC s integrovaným generátorem pulzů pro lokalizaci poruch izolace.
Varianty k produktu iso1685P - Hlídač izolačního stavu s generátorem proudu (2)
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice BMS, MicroSD karta
Generátor pro lokalizaci poruch
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice BMS, MicroSD karta
Generátor pro lokalizaci poruch
verze "W" se zvýšenou mechanickou odolností
Popis výrobku
- Hlídač izolačního stavu pro IT sítě do AC 1000 V/DC 1500 V
- Měření nízkoodporových poruch izolace
- Samostatně nastavitelné hodnoty reakce pro výstrahu a alarm v rozsahu 200 Ω...1 MΩ
- Automatické přizpůsobení rozptylové kapacitě sítě do 500 μF
- Monitorování připojení a pólů DC sítě
- Integrovaný generátor pulzů do 50 mA pro lokalizaci poruch izolace
- Autotest s automatickým hlášením poruchy zařízení
- Samostatně nastavitelná alarmová relé pro hlášení poruch izolace a závady přístroje
- Sběrnice BMS (rozhraní RS-485)
- MicroSD paměťová karta pro záznam historie alarmových hlášení
Rozšířené informace
Zařízení je určeno pro monitorování izolačního odporu s možností lokalizace poruchy izolace v rozsáhlých IT sítích. Přístroj se automaticky přizpůsobí vysokým hodnotám rozptylové kapacity.
Funkce
Monitorování izolace probíhá vysíláním měřicích pulzů superponovaných na síť do země přes integrovanou vazbu.
Pokud izolační odpor mezi IT sítí a zemí klesne pod přednastavenou hodnotu odezvy výstrahy Ran1, rozsvítí se pouze LED "Alarm 1" a alarmové relé K1 přepne. Když hodnota klesne i pod hodnotu odezvy Ran2, rozsvítí se i LED "Alarm 2" a přepne alarmové relé K2.
Funkce vyhledávání poruch izolace
Funkce je dostupná prostřednictvím přístrojů pro vyhledávání poruch izolace řady EDS44x nebo EDS46x a vhodných proudových měřicích transformátorů. Pokud iso1685P detekuje poruchu izolace, automaticky se spustí vyhledávání poruchy (vyhledávání lze spustit i manuálně). Přístroj iso1685P generuje testovací proudový signál v závislosti na poruše izolace a napětí sítě. Hodnota proudu je omezena, aby nedošlo k poruše řidících obvodů. Maximální hodnotu proudu lze nastavit v menu. Proudový pulz je detekován měřicími transformátory po trase chyby izolace a vyhodnocen jednotkou EDS44x/EDS46x.
Překročí-li lokalizační proud hodnotu odezvy v měřicím transformátoru, je porucha signalizována buď pomocí EDS44x nebo centrálně prostřednictvím iso1685P (informace o poruše lze rovněž předávat do nadřazeného dohledového systému). Připojené EDS44x lze nastavit najednou pomocí funkce integrované v iso1685P nebo i každý zvlášť. Každému kanálu lze přiřadit textové popisy.
Normy
Přístroj iso1685P odpovídá požadavkům:
- DIN EN 61557-8 (VDE 0413-8)
- IEC 61557-8
- DIN EN 61557-9 (VDE0413-9)
- IEC 61326-2-4
- DIN EN 60664-1 (VDE 0110-1)
- ČSN EN 61557-8
- STN EN 61557-8
Rozměry

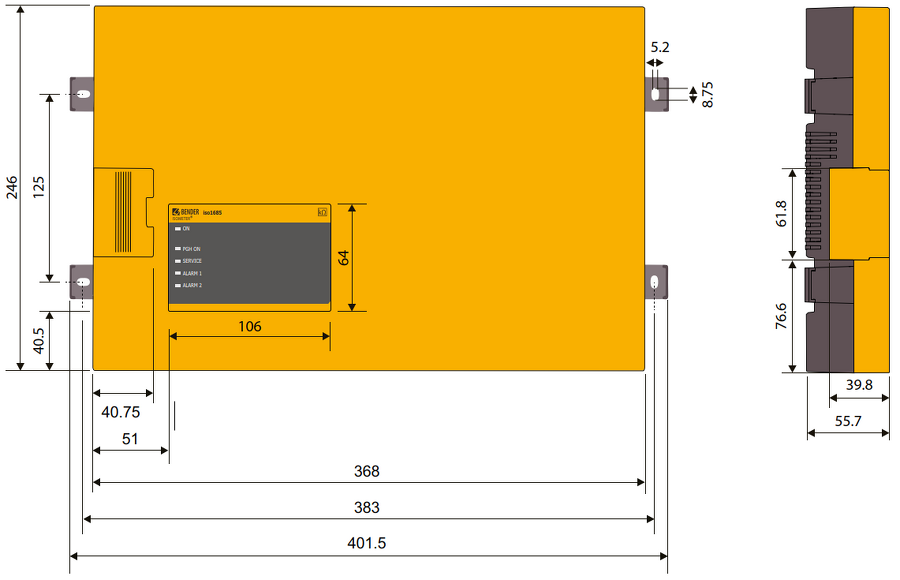

Rozměry hlídače izolačního stavu iso1685P v mm
Technické údaje
Izolace | |
Jmenovité izolační napětí (IEC 60664-1) |
DC 1500 V |
---|---|
Jmenovité impulzní výdržné napětí/stupeň znečištění | 8 kV/3 |
Kategorie přepětí | OVC III |
Test dielektrika podle IEC 61010-1 | 2,2 kV |
Napěťové rozsahy | |
Jmenovité napětí sítě Un | AC 0...1000 V/DC 0...1500 V |
---|---|
Tolerance Un | AC + 10%/DC + 6% |
Jmenovitý kmitočet fn | DC, 1...460 Hz |
Napájecí napětí US | DC 18…30 V |
Vlastní spotřeba | ≤ 7 W |
Měřicí obvod pro monitorování izolačního stavu | |
Měřicí napětí Um (špičková hodnota) |
± 50 V |
---|---|
Měřicí proud Im (při RF = 0 Ω) | ≤ 1,5 mA |
Vnitřní DC odpor Ri | ≥ 70 kΩ |
Impedance Zi při 50 Hz | ≥ 70 kΩ |
Přípustné externí DC napětí Ufg | ≤ DC 1500 V |
Přípustná hodnota rozptylové kapacity Ce | ≤ 500 μF (150 μF)* |
Měřicí rozsah Ce | 20...500 μF |
Tolerance Ce | ± 10% ± 10 μF |
Kmitočtový rozsah Ce | DC, 30...460 Hz |
Hodnoty reakce pro monitorování izolace | |
Hodnota reakce Ran1 (Alarm 1) | 200 Ω...1 MΩ (40 kΩ)* |
---|---|
Hodnota reakce Ran2 (Alarm 2) | 200 Ω...1 MΩ (10 kΩ)* |
Podmínky hodnot reakce | Ran1 ≥ Ran2 |
Horní limit měřicího rozsahu při Cemax = 500 μF | 200 kΩ |
Relativní nejistota (10 kΩ…1 MΩ) (podle IEC 61557-8) | ± 15 % |
Relativní nejistota (0,2 kΩ…< 1 kΩ) | ± 200 Ω ± 15 % |
Doba reakce tan při RF = 0,5 x Ran (Ran = 10 kΩ) a Ce = 1 μF (IEC 61557-8) | typ. 10 s, podle profilu |
Hystereze | 25 % |
Měřicí obvod pro lokalizaci poruchy izolace (EDS) | |
Lokalizační proud IL DC | ≤ 50 mA |
---|---|
Střída testovacího pulzu H/L | 2/4 s |
Rozsah Un |
AC 0…1000 V/DC 0…1500 V (DC, AC ≥ 25 Hz), AC 0…690 V (AC < 25 Hz) |
Zobrazení, paměť | |
Displej (pouze iso1685DP) | grafický, 127 x 127 bodů, 40 x 40 mm |
---|---|
Rozsah zobrazovaných hodnot (pouze iso1685DP) | 0,2 kΩ…50 MΩ |
Alarmové LED pro indikaci funkce a alarmů | 1 x zelená, 4 x žlutá |
MicroSD karta pro záznam historie alarmů a reportů (pouze iso1685P) | ≤ 32 GB |
Vstupy DigIn1, DigIn2 | |
Režim, nastavitelný | aktivní vysoká (10…30 V) nebo nízká (0…0,5 V) úroveň |
---|---|
Funkce DigIn1 (iso1685P) | test (< 1 s)/standby (> 2 s) |
Funkce DigIn2 (iso1685P) | reset |
Funkce (iso1685DP) | žádná, test, reset, deaktivace zařízení, lokalizace poruchy izolace |
Komunikace | |
Rozhraní/protokol | RS-485/BMS |
---|---|
Připojení | svorky A/B |
Délka kabelu | ≤ 1200 m |
Stíněný kabel | 2 vodiče, ≥ 0,6 mm², doporučený J-Y(St)Y2x0,8, stínění připojeno k zemi na jednom konci |
Stínění | svorka S |
Zakončovací odpor, lze připojit (zakončuje RS-485) | 120 Ω (0,5 W) |
Adresa zařízení, BMS sběrnice | 2…33 (2)* |
Spínací prvky | |
Spínací prvky | 3 přepínací kontakty: K1 (porucha izolace Alarm 1), K2 (porucha izolace Alarm 2), K3 (porucha zařízení) |
---|---|
Pracovní režim K1, K2 | N/C režim*, N/O režim |
Pracovní režim K3 | N/C režim, nelze měnit |
Spínací parametry podle IEC 60947-5-1 | |
Kategorie užití | AC-13 AC-14 DC-12 DC-12 DC-12 |
---|---|
Jmenovité spínací napětí | 230 V 230 V 24 V 110 V 220 V |
Jmenovitý spínací proud | 5 A 3 A 1 A 0,2 A 0,1 A |
Jmenovité napětí izolace | 250 V |
Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
Mechanické vlastnosti, klimatické podmínky, EMC | |
EMC | IEC 61326-2-4 |
---|---|
Teplota okolí: | |
- při provozu | -40…+70 °C |
- při transportu | -40…+80 °C |
- při skladování | -25…+80 °C |
Klimatická třída podle IEC 60721 (bez solárního záření, srážek, vody, orosení a jinovatky): | |
Statické použití (IEC 60721-3-3) | 3K5 |
Přeprava (IEC 60721-3-2) | 2K3 |
Dlouhodobé skladování (IEC 60721-3-1) | 1K4 |
Klasifikace mechanické odolnosti podle IEC 60721: | |
Statické použití (IEC 60721-3-3) | 3M4 |
Statické použití (IEC 60721-3-3) - verze iso1685PW | 3M7 |
Přeprava (IEC 60721-3-2) | 2M2 |
Skladování (IEC 60721-3-1) | 1M3 |
Rozsah použití | do 3000 m. n. m |
Připojení (kromě připojení monitorované sítě) | |
Typ připojení | zásuvné pružinové svorkovnice |
---|---|
Jednoduchý vodič / splétané lanko | 0,2…2,5 mm² / 0,2…2,5 mm² |
Splétané lanko s dutinkou bez izolace / s izolací | 0,25…2,5 mm |
Průřez vodiče (AWG) | 24...12 |
Připojení monitorované sítě | |
Typ připojení | zásuvné pružinové svorkovnice |
---|---|
Jednoduchý vodič / splétané lanko | 0,2...10 mm2 / 0,2...6 mm2 |
Splétané lanko s dutinkou bez izolace / s izolací | 0,25...6 mm2 / 0,25...4 mm2 |
Průřez vodiče (AWG) | 24...8 |
Délka odizolování vodiče | 15 mm |
Síla pro otevření | 90...120 N |
Všeobecná data | |
Pracovní režim | trvalý provoz |
---|---|
Montáž | vertikálně, připojení sítě shora |
PCB uchycení | šroub s půlkulatou hlavou DIN7985TX |
Utahovací moment | 1,0...1,5 Nm |
Stupeň krytí, vnitřní komponenty | IP30 |
Stupeň krytí, svorky | IP30 |
Hmotnost | ≤1600 g |
()* Tovární nastavení
