Série PAC1x - Klešťové převodníky proudu

Klešťové převodníky s magnetickým obvodem určené pro měření střídavých i stejnosměrných proudů

S magnetickým obvodem určené pro multimetry i osciloskopy
Typ: AC + DC
Rozsah: 0,5 A ... 400 A AC (600 A DC)
Průměr kleští: 30 mm
Šířka pásma: 30 000 Hz
Cena od 6 820 Kč
od 8 252,20 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu Série PAC1x - Klešťové převodníky proudu (3)

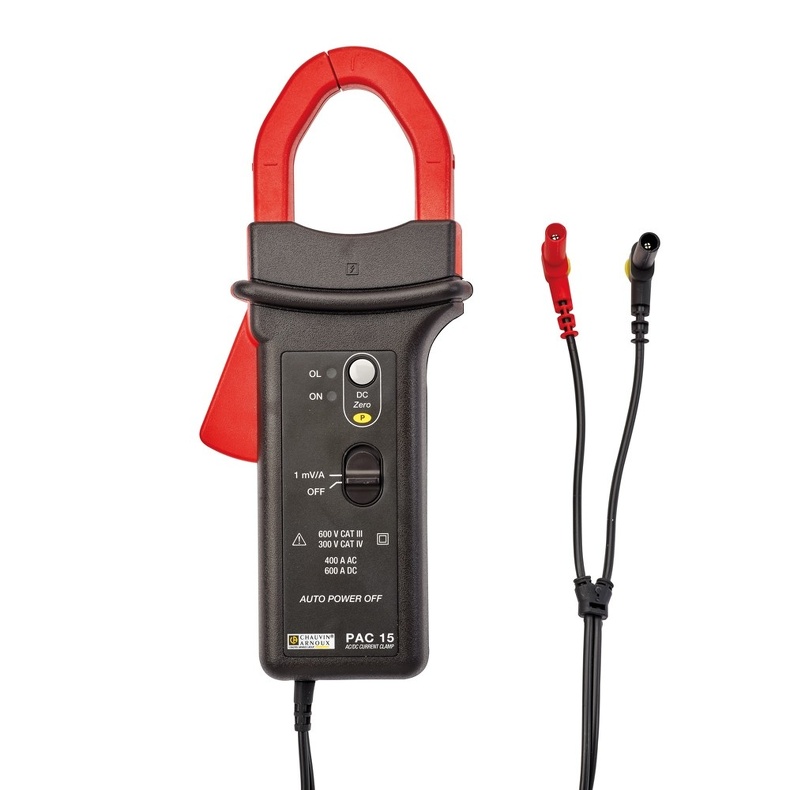

Příslušenství P01.1201.15 - Klešťový převodník PAC15-3
Převodník klešťový AC/DC
PAC 15
Rozsah měření 0,5 A...400 A AC, 600 A DC
Výstup 1 mV / A
Průměr 30 mm, vodič s konektory Ø4 mm
Dodávka včetně 9V baterie návodu k obsluze
OBJ: P01.1201.15
EAN: 3663653001236
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 820 Kč/ks
8 252,20 Kč s DPH
Porovnání
+-
Košík

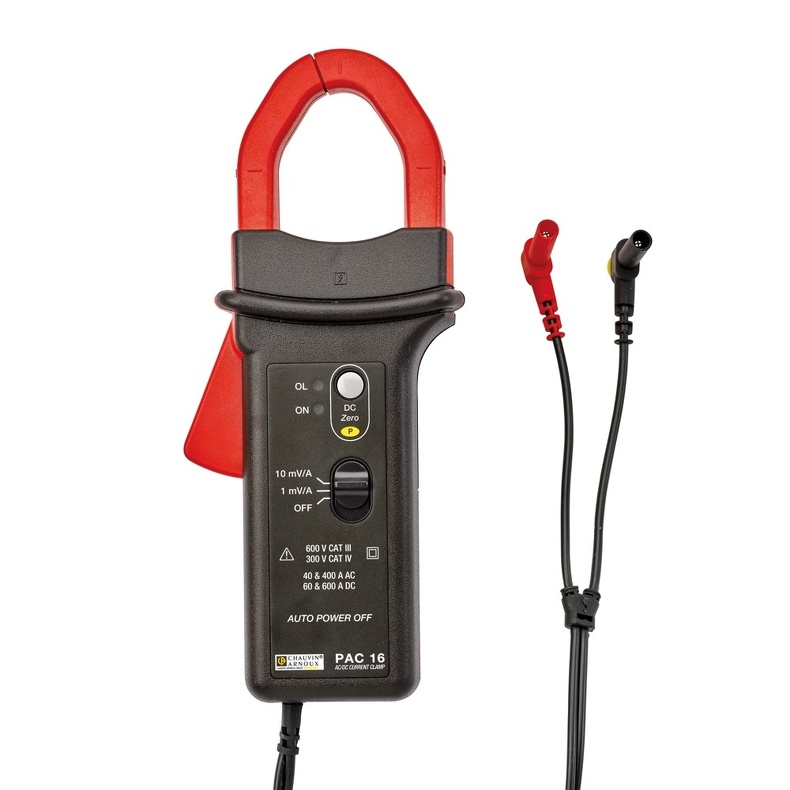

Příslušenství P01.1201.16 - Klešťový převodník PAC16-3
Převodník klešťový AC/DC
PAC 16
Rozsah měření 0,5 A...40 A AC, 60 A DC
Rozsah měření 0,5 A...400 A AC, 600 A DC
Výstup 10 mV / A a 1 mV / A
Průměr 30 mm, vodič s konektory Ø4 mm
Dodávka včetně 9V baterie návodu k obsluze
OBJ: P01.1201.16
EAN: 3663653001243
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 650 Kč/ks
9 256,50 Kč s DPH
Porovnání
+-
Košík

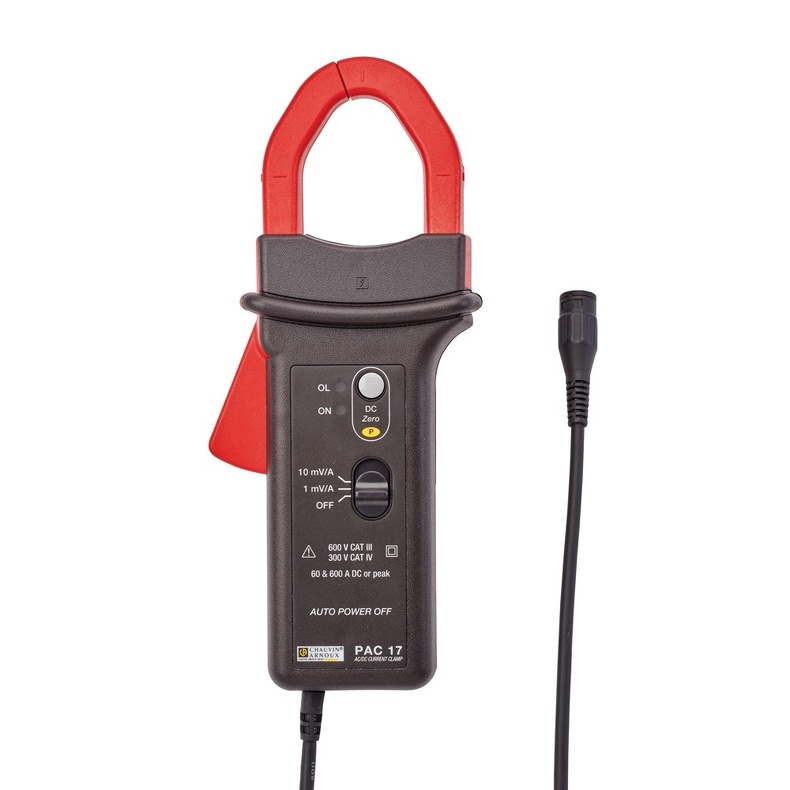

Příslušenství P01.1201.17 - Klešťový převodník PAC17-3
Převodník klešťový AC/DC
PAC 17
Rozsah měření 0,5 A...40 A AC, 60 A DC
Rozsah měření 0,5 A...400 A AC, 600 A DC
Výstup 10 mV / A a 1 mV / A
Průměr 30 mm, vodič s BNC samec
Dodávka včetně 9V baterie návodu k obsluze
OBJ: P01.1201.17
EAN: 3663653001250
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 920 Kč/ks
9 583,20 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k Série PAC1x - Klešťové převodníky proudu

Příslušenství P01.6510.23 - Napájecí adaptér
Adaptér napájecí USB
Pro řady A110, A130, MA110, MA130, PAC, E, C.A 1110, C.A 1246, C.A 182x
OBJ: P01.6510.23
EAN: 3663653000031
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 120 Kč/ks
1 355,20 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2980.75 - Brašna S02
Pouzdro přenosné
S02, 120 x 245 x 60 mm, MultiFix
OBJ: P01.2980.75
EAN: 3760171417393
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
1 100 Kč/ks
1 331 Kč s DPH
Porovnání
+-
Košík
XF-SS/4 Adaptér
Adaptér
XF-SS/4
BNC samice, 4 mm banánek rozteč 19 mm, CAT III, 600 V, 1 A
Zjistit více
OBJ: 67.9537-21
Záruka: 12 m.
Není skladem
Prověříme pro Vás
232,40 Kč/ks
281,20 Kč s DPH
Porovnání
+-
Košík
XM-BB/4 Adaptér
Adaptér
XM-BB/4
BNC samec, 4 mm zdířka rozteč 19 mm, CAT III, 600 V, 1 A
Zjistit více
OBJ: 67.9536-21
Záruka: 12 m.
Není skladem
Prověříme pro Vás
298,70 Kč/ks
361,43 Kč s DPH
Porovnání
+-
Košík
XF-F šedá Spojka
Spojka
XF-F šedá
BNC samice pozlacená, BNC samice pozlacená, 500 MHz, CAT III, 300 V, 1 A
Zjistit více
OBJ: 67.9547-28
Záruka: 12 m.
Není skladem
Prověříme pro Vás
261,30 Kč/ks
316,17 Kč s DPH
Porovnání
+-
Košík
XLSS-58 černá Prodlužovací vodič BNC
Prodlužovací vodič BNC
XLSS-58 černá
150cm, PVC, BNC samec pozlacený, černá
CAT II, 1000 V, CAT III, 600 V
Zjistit více
OBJ: 67.9770-15021
Záruka: 12 m.
Není skladem
Prověříme pro Vás
494,10 Kč/ks
597,86 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Převodníky AC a DC proudu série PAC10

Série PAC 10 a PAC 20 nabízejí ergonomický design a špičkové technické vlastnosti, díky nimž jsou mimořádně snadno použitelné. Modely PAC lze použít k měření stejnosměrných nebo střídavých,sinusových nebo zkreslených proudů s nebo bez stejnosměrné složky.

Před každým měřením je nutné provést nastavení DC nuly. To je u série PAC možné pouhým stiskem tlačítka.

Při dlouhodobějším užívání, např. pří záznamu, může být převodník napájen z externího 5  VDC vstupu pomocí µUSB konektoru.  Pokud se externí zdroj napájení dočasně vypne, přepne se napájení na baterii.

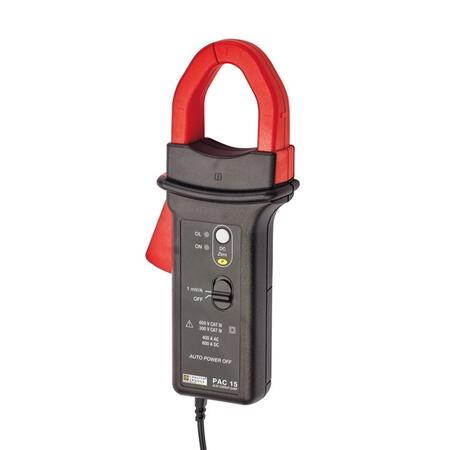

PAC15 - pro multimetry

      • Měření střídavých proudů od 0,5 A do 400 A AC, 1 mV / 1 A
      • Měření stejnosměrných proudů od 0,5 A do 600 A DC, 1 mV / 1 A
      • Šířka pásma DC .. 30 000 Hz
      • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

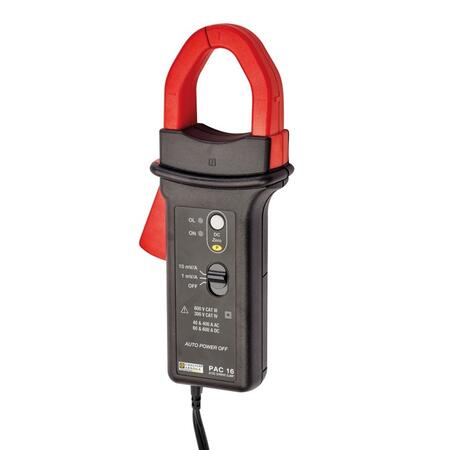

PAC16 - pro multimetry

      • Přepínač rozsahů
      • Měření střídavých proudů od 0,5 A do 40 A AC, 10 mV / 1 A
      • Měření střídavých proudů od 0,5 A do 400 A AC, 1 mV / 1 A
      • Měření stejnosměrných proudů od 0,5 A do 60 A DC, 10 mV / 1 A
      • Měření stejnosměrných proudů od 0,5 A do 600 A DC, 1 mV / 1 A
      • Šířka pásma DC .. 30 000 Hz
      • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

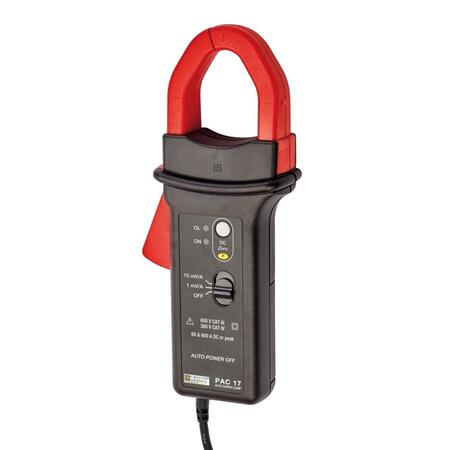

PAC17 - pro osciloskopy

      • Přepínač rozsahů
      • Měření střídavých proudů od 0,5 A do 40 A AC, 10 mV / 1 A
      • Měření střídavých proudů od 0,5 A do 400 A AC, 1 mV / 1 A
      • Měření stejnosměrných proudů od 0,5 A do 60 A DC, 10 mV / 1 A
      • Měření stejnosměrných proudů od 0,5 A do 600 A DC, 1 mV / 1 A
      • Šířka pásma DC .. 30 000 Hz
      • Připojení BNC - samec kabel 2 m

Společné parametry

    • Automatické nastavení nuly stiskem tlačítka
    • Průměr kleští 30 mm nebo přípojnice 50x10 mm
    • Hmotnost cca 440 g
    • Rozměry 224 x 97 x 44 mm
    • Bezpečnostní kategorie CAT IV / 300 V

Technické údaje

Parametry

ProudAC + DC
ProvedeníS magnetickým jádrem


Model Měřicí
rozsahy
Výstup Převodní
poměr
Kmitočtový
rozsah
Typ.
přesnost
Poznámka
PAC10 0,5 ... 400 A AC
0,5 ... 600 A DC
600 mV AC/DC 1 A/1 mV DC ... 5 kHz ≤ 2,0 % vodiče s banánkem Ø 4 mm
PAC11 0,2 ... 40 A AC
0,4 ... 60 A DC
0,5 ... 400 A AC
0,5 ... 600 A DC
600 mV AC/DC 1 A/10 mV
1 A/1 mV
DC ... 10 kHz ≤ 1,5 %
≤ 2,0 %
vodiče s banánkem Ø 4 mm
autom. korekce DC nuly
PAC12 0,2 A ... 60 A peak
0,4 A ... 60 A DC
0,5 A ... 600 A peak
0,5 A ... 600 A DC
600 mV AC/DC 1 A/10 mV
1 A/1 mV
DC ... 10 kHz ≤ 1,5 %
≤ 2,0 %
šňůra s BNC konektorem
autom. korekce DC nuly
