CZ

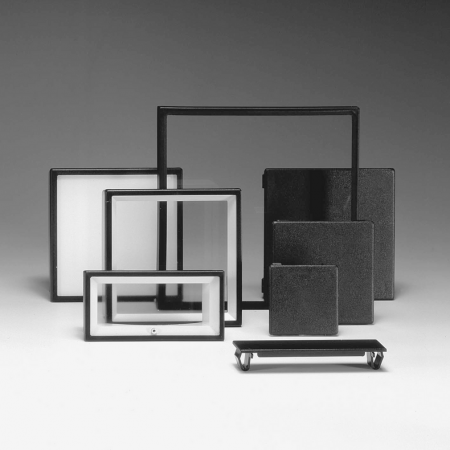

Krycí rámy AR a zaslepovací kryty BA
Krycí rámy se sklem (okna), zaslepovací kryty normalizovaných výřezů, čelní kryty přístrojů (Q48 / Q72 / Q96 - IP65) se stupněm krytí IP 65.
Cena od 80 Kč
od 96,80 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (13)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Krycí rámy AR a zaslepovací kryty BA (13)
Příslušenství
Krycí rám se sklem AR 72skleněný průhled do rozváděče,
čelní rámeček 72 x 72 mm
čelní rámeček 72 x 72 mm
OBJ: AR72
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
645 Kč/ks
780,45 Kč s DPH
+-
Příslušenství
Krycí rám se sklem AR 96skleněný průhled do rozváděče,
čelní rámeček 96 x 96 mm
čelní rámeček 96 x 96 mm
OBJ: AR96
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
830 Kč/ks
1 004,30 Kč s DPH
+-
Kryt IP65
Kryt Q48 - IP 65 (dvojdílný)Čelní kryt (čtvercový) pro zvýšení stupně krytí
Pro rozváděčové přístroje s rámečkem 48x48mm
Pro rozváděčové přístroje s rámečkem 48x48mm
OBJ: Q48 - IP65
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
455 Kč/ks
550,55 Kč s DPH
+-
Kryt svorek
Kryt svorek (celoplošný) K 72Celoplošný kryt zadní stěny (IP 20) pro přístroje K-serie
OBJ: Q72 K-Serie
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
80 Kč/ks
96,80 Kč s DPH
+-
Příslušenství
Záslepka BA 48OBJ: BA 48
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
240 Kč/ks
290,40 Kč s DPH
+-
Příslušenství
Záslepka BA 72OBJ: BA 72
Záruka: 24 m.
Skladem v GHV
skladem 10 ks
275 Kč/ks
332,75 Kč s DPH
+-
Příslušenství
Záslepka BA 96OBJ: BA 96
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
285 Kč/ks
344,85 Kč s DPH
+-
Příslušenství
Krycí rám se sklem AR 144skleněný průhled do rozváděče,
čelní rámeček 144 x 144 mm
čelní rámeček 144 x 144 mm
OBJ: AR144
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 420 Kč/ks
1 718,20 Kč s DPH
+-
Příslušenství
Krycí rám se sklem AR 48skleněný průhled do rozváděče,
čelní rámeček 48 x 48 mm
čelní rámeček 48 x 48 mm
OBJ: AR48
Záruka: 24 m.
Není skladem
Prověříme pro Vás
625 Kč/ks
756,25 Kč s DPH
+-
Kryt IP65
Kryt Q144 - IP 65 (dvojdílný)čelní kryt (čtvercový) pro zvýšení stupně krytí
rozváděčových přístrojů
rozváděčových přístrojů
OBJ: Q144 - IP65
Záruka: 24 m.
Není skladem
Prověříme pro Vás
455 Kč/ks
550,55 Kč s DPH
+-
Kryt IP65
Kryt Q72 - IP 65 (dvojdílný)čelní kryt (čtvercový) pro zvýšení stupně krytí
rozváděčových přístrojů
rozváděčových přístrojů
OBJ: Q72 - IP65
Záruka: 24 m.
Není skladem
Prověříme pro Vás
455 Kč/ks
550,55 Kč s DPH
+-
Kryt IP65
Kryt Q96 - IP 65 (dvojdílný)čelní kryt (čtvercový) pro zvýšení stupně krytí
rozváděčových přístrojů
rozváděčových přístrojů
OBJ: Q96 - IP65
Záruka: 24 m.
Není skladem
Prověříme pro Vás
455 Kč/ks
550,55 Kč s DPH
+-
Kryt svorek
Kryt svorek (celoplošný) K 96/144Celoplošný kryt zadní stěny (IP 20) pro přístroje K-serie
OBJ: Q96 K-Serie
Záruka: 24 m.
Není skladem
Prověříme pro Vás
80 Kč/ks
96,80 Kč s DPH
+-
Popis výrobku
Krycí rámy se sklem, zaslepovací kryty normalizovaných výřezů, průhledné kryty IP 65. AR 48/72/96/144/96 x 48/144x72 BA 48/72/96/96x24.Rozšířené informace
Použití
Krycí rámy se sklem AR 48/72/96/144/96×48/144×72 a zaslepovací kryty se západkovým uchycením BA 48/72/96/96×24 slouží k vyplnění normalizovaných výřezů v rozváděčích.
Zvláštní provedení
| Krycí rám se sklem | |
| Čelní sklo | neoslňující |
|---|---|
| Barva čelního rámečku | šedá (odstín RAL 7037) |
Rozměrový náčrtek
| AR 48/72/96/144 | AR 96×48/144×72 |
 |  |
| Rozměry [mm] | AR 48 | AR 72 | AR 96 | AR 144 |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 144 |
| b | 45 | 66 | 90 | 137 |
| Rozměry [mm] | AR 96×48 | AR 144×72 |
|---|---|---|
| a | 48 | 72 |
| b | 45 | 66 |
| c | 96 | 144 |
| d | 90 | 137 |
| BA 48/72/96/96×24 |
 |
| Rozměry [mm] | BA 48 | BA 72 | BA 96 | BA 96×24 |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 96×24 |
Technické údaje
| Krycí rám se sklem | |
| Konstrukční provedení | pouzdro pro zabudování do výřezů rozváděčů nebo mozaikových rastrových panelů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | ocelový plech |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Tloušťka panelu | 1...15 mm |
| Montáž | do řady vedle sebe (i bez mezer) |
| Rozměry | viz rozměrové náčrtky |
| Konstrukční hloubka | 27 mm |
| Zaslepovací kryt | |
| Materiál | plast se samozhášecími přísadami |
| Barva | černá (odstín RAL 9005) |
| Způsob upevnění | upevňovací západka |
| Tloušťka panelu | 1...4 mm |
| Montáž | do řady vedle sebe (i bez mezer) |
