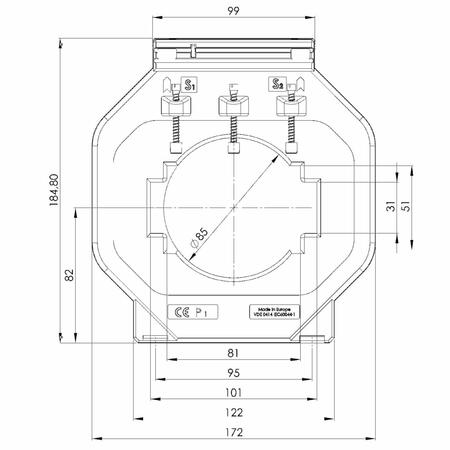

KSK 103.3 - Měřicí transformátory - s výstupem 333mV

Popis výrobku

Násuvný měřicí transformátor pro primární jmenovité proudy od 75 do 500 A, sekundární napětí 0,333 mV, k dodání ve třídě přesnosti 1.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm, případně fixačními šrouby přímo na primární vodič nebo pas.

Další výstupní signály, jako např. 22,5 mV, 150 mV, 225 mV, na vyžádání při objednání určitého množství.

Třída přesnosti 0,5, 0,5S, 0,2, 0,2S na vyžádání při objednání určitého množství.

Obecné vlastnosti:

Jmenovitá frekvence: 50(60) Hz (16 2/3 až 400 Hz na vyžádání)

Maximální napětí pro elektrická zařízení Um: 0,72 kV

Třída izolace: E

Zkušební napětí izolace:
3 kV, 1 min, U_eff, 50 Hz (Um ≤ 0,72 kV)
6 kV, 1 min, U_eff, 50 Hz (Um ≤ 1,2 kV)

Jmenovitý trvalý tepelný proud I_cth:
I_cth = 1,0 × I_n (vyšší hodnoty na vyžádání)
I_cth = 1,2 × I_n (KSB, KSK 165.5, KSK 205.5)

Jmenovitý krátkodobý tepelný proud I_th:
I_th = 5 × I_n, 5 s (max. 100 kA)
(typy KSR, KSK, KSW, KBU, KBR, KSKSU)

Poměr dynamického proudu I_dyn:
I_dyn = 2,0 × I_th

Bezpečnostní činitel FS:
FS 5 až FS 15
(přesná hodnota je uvedena na typovém štítku)

Rozsah provozních teplot:
−5 °C až +50 °C

Rozsah skladovacích teplot:
−25 °C až +70 °C
