MMU 3.0 - Multifunkční převodník
Multifunkční měřicí převodník proudů, napětí a výkonů
Dotaz na produktPorovnat
Popis výrobku
Multifunkční převodník MMU 3.0 snímá měřené veličiny jednofázové nebo třífázové sítě a převádí je jak na vynucený stejnosměrný proud a/nebo vynucené stejnosměrné napětí, tak na data rozhraní RS 232 a RS 485.
Proud a napětí analogového výstupu 1 jsou synchronní (nejsou galvanicky oddělené) a nesmí být vzájemně propojeny.
V základní verzi je také jeden digitální výstup.
Na přání jsou k dispozici přístroje s dalšími přídavnými analogovými výstupy (proud nebo napětí je programovatelné) a/nebo čtyřmi, popřípadě dalšími osmi digitálními výstupy.
Vstupy (kromě vstupu 0 - 10 V) jsou od výstupů a pomocného napájení galvanicky odděleny.
Výstupy jsou odolné proti zkratu a rozpojení.
Rozšířené informace
Měření
Multifunkční převodník je konstruován pro vstupní proudy do 5 A a pro vstupní napětí do 519 V o jmenovitých kmitočtech 50 až 60 Hz. Podle druhu měření zůstávají nevyužité vstupní svorky volné.

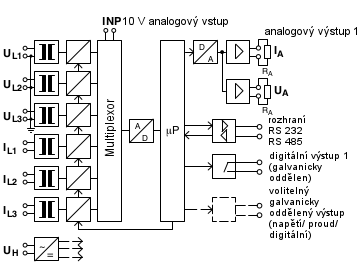

Funkční schéma
Analogové výstupy
Každému z analogových výstupů lze přiřadit libovolnou měřenou veličinu (proud, napětí, činný nebo jalový výkon, kmitočet atd.).
Napětí a proud analogového výstupu 1 základní verze (4 svorky) je synchronní. Výstupní signál každého z dalších přídavných analogových výstupů lze libovolně nastavit (např. 0/4 ... 20 mA, 0/2 ... 10 V, -10 ... 10 mA) s lineární nebo lomenou charakteristikou.
Volba proudového nebo napěťového výstupu se provádí softwarem.
Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.).
RS 232/485
Převodník obsahuje rozhraní RS 232 a RS 485. Rozhraní slouží k postupnému dotazování (výdeji) a programování (nastavení) měřených hodnot. Rozhraním RS 485 může být dvěma vodiči (max. délky 1000 m) propojeno až 32 přístrojů.
Software
K řízení funkcí, zobrazení měřených hodnot a programování parametrů je k dispozici software Wsoft, který je možno instalovat v PC s operačním systémem Windows 95/98/200/XP. Použit je jazyk pro měřicí přístroje SCPI.
