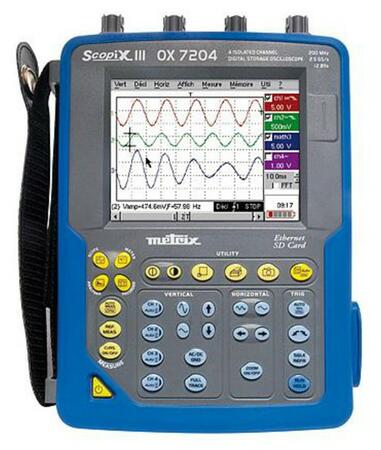

METRIX OX 7204 - Scopemetr
Digitální osciloskop III generace
Přenosný bateriový čtyřkanálový osciloskop s izolovanou architekturou do 200 MHz.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Filip Dašek
Technicko-obchodní specialista testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatní.
Nahrazeno produkty
OX 9304METRIX - Scopemetr
Přenosný čtyřkanálový bateriový osciloskop (scopemetr) s izolovanou architekturou a šířkou pásma 300 MHz s integrovaným multimetrem, analyzátorem harmonických složek a záznamníkem.
Volitelné příslušenství k METRIX OX 7204 - Scopemetr
PROBIX AmpFLEX - převodník pružný
Pružný převodník iFlex s konektorem PROBIX 1 ks
AC rozsah 5 A ... 3000 A, šířka pásma 200 kHz
AC rozsah 5 A ... 3000 A, šířka pásma 200 kHz
OBJ: MX.HX0072
EAN: 3760171411360
Záruka: 12 m.
Není skladem
Prověříme pro Vás
10 910 Kč/ks
13 201,10 Kč s DPH
+-
PROBIX MiniAmpFLEX - převodník pružný
Pružný převodník iFlex s konektorem PROBIX 1 ks
AC rozsah 1 A ... 300 A, šířka pásma 3 MHz
AC rozsah 1 A ... 300 A, šířka pásma 3 MHz
OBJ: MX.HX0073
EAN: 3760171411377
Záruka: 12 m.
Není skladem
Prověříme pro Vás
14 960 Kč/ks
18 101,60 Kč s DPH
+-
Popis výrobku
- Velký dotykový barevný displej
- Šířka pásma 200 MHz
- 4 galvanicky oddělené vstupy – CAT III / 600 V
- Vzorkování 2,5 GS/s (jednorázový děj), 50 GS/s (opakované děje)
- Velikost operační paměti 50k (osciloskop, datalogger, volitelné HX0077)
- Paměť pro záznam průběhů, nastavení, matem. funkcí atp. 2 MB
- SD karta 512 MB až 2 GB (512 MB součást dodávky)
- 4 digitální multimetry TRMS, BW 200 kHz, 8000 dig.
- Spouštění (trigger) v multimetrickém i osciloskopickém režimu
- Funkce POWER pro měření výkonu, (volitelné HX0075)
- Harmonický analyzátor (volitelné HX0028)
- Datalogger s periodou vzorkování 43 µs do 53 s (volitelné HX0029)
- Horizontální i vertikální funkce ZOOM
- Funkce automatického měření s volbou až 16 parametrů
- Pokročilé matematické funkce s vlastními definicemi
- Sondy PROBIX se světlem a uživatelskými tlačítky
- Adaptéry PROBIX (napětí, proud, teplota, proud. smyčka...)
- Bateriové napájení – 4 hodiny provozu
- Komunikační rozhranní
- Ethernet (funkce web serveru) – standardní, FTP server/klient
- RS232, USB, Centronix – volitelné
- Export do PC ve formátech BMP, GIF, TXT...
- Software SX-Metro (volitelné SX-METRO/P)
Technické údaje
Parametry
| Typ | Digitální |
|---|---|
| Zobrazení | LCD dotykový |
| Šířka pásma | 200 MHz |
| Počet vstupů | 4 |
| Izolované vstupy |  Ano |
| Vzorkovací rychlost | 1 GS/s |
| Opakované děje | 50 GS/s |
| Vertikální rozlišení | 12 Bit |
| Citlivost vstupu / dílek | 2,5 mV … 200 V |
| Časová základna / dílek | 1 ns … 200 s |
| Multimetr | Ano |
| Analýza sběrnic - BUSHealth |  Ne |
| Rozhraní NFC | Ne |
| Provoz na baterie | Ano |
| El. bezpečnost CAT | 3 |
| Poznámka | Velikost paměti 2500 vzorků na kanál a 50 000 vzorků na kanál. Větší paměť je volitelné příslušenství. |
