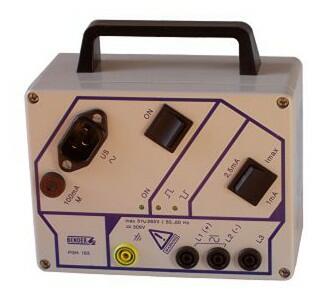

PGH185 / PGH183 - Přenosné generátory testovacího proudu

Princip

Po zapnutí generátoru PHG18... se definovaný proud v případě, že je síť pod napětím uzavírá přes porušenou izolaci. Hodnota proudu je uměrná hodnotě odporu a svodové kapacitě. Testovací proud je omezen na hodnotu 25mA/2,5mA respektive 10mA/1mA, podle polohy přepínače Imax.

Testovací proud teče z napájecí sítě přes ochranný vodič PE a porušenou izolací se znovu uzavírá do napájecí sítě. Testovací proud je měřen citlivými kleštěmi nebo pevně nainstalovanými transformátory v jednotlivých větvích obvodů. Porušený obvod je signalizován na EDS165(-3) pokud je hodnota větší než 5/0,5mA.

Přístroje PGH185 a PGH183 lze použít v systémech, kde není permanentně nainstalovaný systém EDS. Nalezení poruchy izolace se děje pomocí přenosného přístroje EDS165(-3).

Údaje pro objednávku

Přístroje PGH185 a PGH183 jsou součástí EDS3065 respektive EDS3365.
