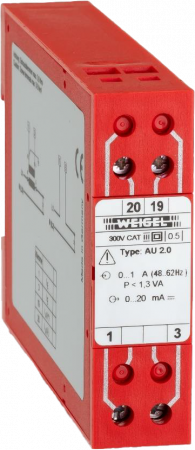

Převodníky řady 2.0
měřicí jednu elektrickou veličinu s jedním výstupem bez nutnosti připojení externího napájení
Cena od 2 205 Kč
od 2 668,05 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (9)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Převodníky řady 2.0 (9)
Filtrace
Vstupní měřená veličina
Vstup
Převodník AC proudu
AU 2.0 10 5 H0sinusový střídavý proud AC
vstup: 0 - 1 A
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
vstup: 0 - 1 A
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
OBJ: IMU20-12110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 205 Kč/ks
2 668,05 Kč s DPH
+-
Převodník AC proudu
AU 2.0 2A 5 H0sinusový střídavý proud AC
vstup: 0 - 2 A
výstup: 0 - 20 mA
frekvence: 50/60 Hz
přesnost: +/- 0,5%
pomocné napájení: bez (nepřipojuje se)
vstup: 0 - 2 A
výstup: 0 - 20 mA
frekvence: 50/60 Hz
přesnost: +/- 0,5%
pomocné napájení: bez (nepřipojuje se)
OBJ: IMU20-22110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 205 Kč/ks
2 668,05 Kč s DPH
+-
Převodník AC proudu
AU 2.0 50 5 H0sinusový střídavý proud AC
vstup: 0 - 5 A
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
vstup: 0 - 5 A
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
OBJ: IMU20-32110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 205 Kč/ks
2 668,05 Kč s DPH
+-
Převodník AC napětí
VU 2.0 100 5 H0sinusové střídavé napětí AC
vstup: 0 - 100 V
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
vstup: 0 - 100 V
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
OBJ: UMU21-32110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 880 Kč/ks
3 484,80 Kč s DPH
+-
Převodník AC napětí
VU 2.0 110 5 H0sinusové střídavé napětí AC
vstup: 0 - 110 V
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
vstup: 0 - 110 V
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
OBJ: UMU21-42110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 880 Kč/ks
3 484,80 Kč s DPH
+-
Převodník AC napětí
VU 2.0 150 5 H0sinusové střídavé napětí AC
vstup: 0 ... 150 V
výstup: 0 ... 20 mA
pomocné napájení: bez (nepřipojuje se)
vstup: 0 ... 150 V
výstup: 0 ... 20 mA
pomocné napájení: bez (nepřipojuje se)
OBJ: UMU21-62110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 880 Kč/ks
3 484,80 Kč s DPH
+-
Převodník AC napětí
VU 2.0 250 5 H0sinusové střídavé napětí AC
vstup: 0 - 250 V
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
vstup: 0 - 250 V
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
OBJ: UMU21-72110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 880 Kč/ks
3 484,80 Kč s DPH
+-
Převodník AC napětí
VU 2.0 400 5 H0sinusové střídavé napětí AC
vstup: 0 - 400 V
výstup: 0 - 20 mA
bez pomocného napájení
vstup: 0 - 400 V
výstup: 0 - 20 mA
bez pomocného napájení
OBJ: UMU21-82110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 880 Kč/ks
3 484,80 Kč s DPH
+-
Převodník AC napětí
VU 2.0 500 5 H0sinusové střídavé napětí AC
vstup: 0 - 500 V
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
vstup: 0 - 500 V
výstup: 0 - 20 mA
pomocné napájení: bez (nepřipojuje se)
OBJ: UMU21-92110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 880 Kč/ks
3 484,80 Kč s DPH
+-
Popis výrobku
Převodníky řady 2.0 slouží pro měření jedné střídavé (AC) elektrické veličiny. Výstupem je vynucený stejnosměrný (DC) proud. Výstupní signál lze použít k zobrazení například na magnetoelektrických analogových přístrojích, jako vstup do řidícího systému PLC nebo pro regulaci. Převodníky jsou napájeny z měřené smyčky. Není nutno připojovat externí napájení.
| AU 2.0 - IMU20 | VU 2.0 - UMU21 | ||||
| nový kód | starý kód | hodnota | starý kód | hodnota | |
| vstup | 1 | 10 | 1 A | 57,7 | 57,7 V |
| 2 | - | 2 A | 63,5 | 63,5 V | |
| 3 | 50 | 5 A | 100 | 100 V | |
| 4 | - | - | 110 | 110 V | |
| 5 | - | - | - | 120 V | |
| 6 | - | - | 150 | 150 V | |
| 7 | - | - | 250 | 250 V | |
| 8 | - | - | 400 | 400 V | |
| 9 | - | - | 500 | 500 V | |
| frekvence | 2 | - | 48 - 62 Hz | - | 48 - 62 Hz |
| výstup | 1 | 5 | 0 - 20 mA | 5 | 0 - 20 mA |
| přesnost | 1 | - | +/- 0,5 % | - | +/- 0,5 % |
| zkušební protokol | 0 | - | bez protokolu | - | bez protokolu |
| 1 | - | s protokolem | - | s protokolem | |
Technické údaje
Parametry
| Napájení | Bez pomocného napájení |
|---|
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | samozhášivý červený ABS/PC dle UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V všechny obvody vzájemně |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5×80×115 mm |
| Hmotnost | cca 0,16 kg |
Předpisy a normy
| Směrnice 2014/30/EU |
| Směrnice 2014/35/EU |
| Směrnice 2011/65/EU |
| DIN EN 60 529 |
| DIN EN 60 688 |
| DIN EN 60 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| DIN EN 61 000-4-3 |
Funkční schéma
