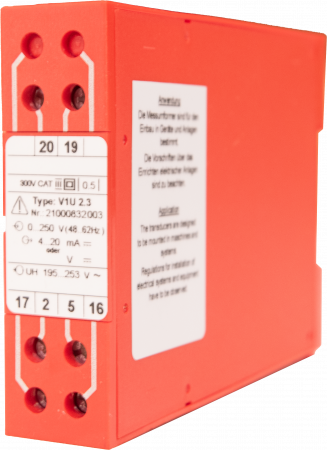

Převodníky řady 2.2

měřicí jednu elektrickou veličinu se dvěma přepínatelnými výstupy a velkopásmovým pomocným napájením

Cena od 3 870 Kč

od 4 682,70 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (24)

Dotaz na produkt

Porovnat

Radek Odložilík

+420 724 750 554

Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu Převodníky řady 2.2 (24)

Převodník AC proudu

A1U 2.2 12 F50 11(14) 0.5 T1 H5

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 0,5 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: IMU02-32F1150

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

6 665 Kč/ks

8 064,65 Kč s DPH

Převodník AC proudu

A1U 2.2 13 F50 11(14) 0.5 T1 H4

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 1 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 20 - 100 V // AC 20 - 70 V

OBJ: IMU02-42F1140

Záruka: 24 m.

Není skladem

Prověříme pro Vás

6 665 Kč/ks

8 064,65 Kč s DPH

Převodník AC proudu

A1U 2.2 13 F50 11(14) 0.5 T1 H5

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 1 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: IMU02-42F1150

Záruka: 24 m.

Není skladem

Prověříme pro Vás

6 665 Kč/ks

8 064,65 Kč s DPH

Převodník AC proudu

A1U 2.2 13 F50 11(14) 0.5 T1 H5+protokol

OBJ: IMU02-42F1151

Záruka: 24 m.

Není skladem

Prověříme pro Vás

7 950 Kč/ks

9 619,50 Kč s DPH

Převodník AC proudu

A1U 2.2 13 F50 2 0.5 T1 H5

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 1 A
výstup: 0 - 10 mA // 0 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: IMU02-42A1150

Záruka: 24 m.

Není skladem

Prověříme pro Vás

6 665 Kč/ks

8 064,65 Kč s DPH

Převodník AC proudu

A1U 2.2 15 F50 11(14) 0.5 T1 H5

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 5 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: IMU02-62F1150

Záruka: 24 m.

Není skladem

Prověříme pro Vás

6 665 Kč/ks

8 064,65 Kč s DPH

Převodník DC proudu

AUD 2.2 15 F0 11(14) 0.5 T1 H4

stejnosměrný proud DC
vstup: 0 - 5 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 20 - 100 V // AC 20 - 70 V

OBJ: IMU28-60F1140

Záruka: 24 m.

Není skladem

Prověříme pro Vás

8 240 Kč/ks

9 970,40 Kč s DPH

Převodník DC signálu

TUA 2.2 10 DC 11(14) 0.5 T3 H5

normalizované signály DC
vstup: 0 - 20 mA
výstupy: 0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem
třída 0,5 (%), doba ustálení: 250 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: NMU31-10F1250

Záruka: 24 m.

Není skladem

Prověříme pro Vás

8 285 Kč/ks

10 024,85 Kč s DPH

Převodník DC signálu

TUA 2.2 10 DC 2 0.5 T3 H5

normalizované signály DC
vstup: 0 - 20 mA
výstupy: 0 - 10 mA // 0 - 10 V
třída 0,5 (%), doba ustálení: 200 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: NMU31-10A1250

Záruka: 24 m.

Není skladem

Prověříme pro Vás

8 285 Kč/ks

10 024,85 Kč s DPH

Převodník DC signálu

TUA 2.2 12 F0 11(14) 0.5 T1 H5

normalizované signály DC
vstup: 4 - 20 mA
výstup: 0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: NMU31-30F1150

Záruka: 24 m.

Není skladem

Prověříme pro Vás

7 475 Kč/ks

9 044,75 Kč s DPH

Převodník DC signálu

TUA 2.2 12 F0 11(14) 0.5 T3 H5

normalizované signály DC
vstup: 4 - 20 mA
výstup: 0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem
třída 0,5 (%), doba ustálení: 250 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: NMU31-30F1250

Záruka: 24 m.

Není skladem

Prověříme pro Vás

8 285 Kč/ks

10 024,85 Kč s DPH

Převodník DC signálu

TUA 2.3 10 F0 4 H1

normalizované signály DC
vstup: 0 - 20 mA
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz

OBJ: NMU33-10210

Záruka: 24 m.

Není skladem

Prověříme pro Vás

3 870 Kč/ks

4 682,70 Kč s DPH

Převodník AC napětí

V1U 2.2 10 F50 11(14) 0.5 T4 H4

sinusové střídavé napětí AC (f): 48 - 62 Hz
vstup: 0 - 60 mV AC
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třda 0,5 (%), doba ustálení: 100 ms
pomocné napájení: DC 20 - 100 V // AC 20 - 70 V

OBJ: UMU05-12F1340

Záruka: 24 m.

Není skladem

Prověříme pro Vás

7 925 Kč/ks

9 589,25 Kč s DPH

Převodník AC napětí

V1U 2.2 13 F50 11(14) 0.5 T1 H5

sinusové střídavé napětí AC (f): 48 - 62 Hz
vstup: 0 - 115 V
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU05-42F1150

Záruka: 24 m.

Není skladem

Prověříme pro Vás

6 665 Kč/ks

8 064,65 Kč s DPH

NAHORU

10 dalších

Popis výrobku

Převodníky řady 2.2 slouží pro měření jedné stejnosměrné (DC) nebo střídavé (AC) elektrické veličiny. Výstupem je dvojitý výstup skládající se z vynuceného stejnosměrného (DC) napětí a proudu. Výstupní signály lze použít k zobrazení například na magnetoelektrických analogových přístrojích, jako vstup do řidícího systému PLC nebo pro regulaci. Převodníky jsou napájeny z externího zdroje přes samostatné, galvanicky oddělené, svorky.

Vstupní veličiny

Typ převodníku	Vstupní hodnoty	Rozsahy vstupních hodnot
A1U 2.2	sinusový střídavý proud	0-200 µA až 0-5 A
V1U 2.2	sinusové střídavé napětí	0-60 mV až 0-519 V
AUD 2.2	stejnosměrný proud	0-200 µA až 0-5 A
VUD 2.2	stejnosměrné napětí	0-60 mV až 0-300 V
AUE 2.2	nesinusový střídavý proud (true RMS)	0-200 µA až 0-5 A
VUE 2.2	nesinusové střídavé napětí (true RMS)	0-60 mV až 0-519 V
TUA 2.2	DC standardizované signály	0-20 mA, 4-20 mA, 0-10 V, 2-10 V,0-60 mV

Objednací kód převodníků

		A1U 2.2 - IMU02		V1U 2.2 - UMU05		AUE 2.2 - IMU04		VUE 2.2 - UMU07		AUD 2.2 - IMU28		VUD 2.2 - UMU30		TUA 2.2 - NMU31
	nový kód	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota
vstup	1	10	200 uA	10	60 mV	10	200 uA	10	60 mV	10	200 uA	10	60 mV	10	20 mA
	2	11	20 mA	11	1 V	11	20 mA	11	1 V	11	20 mA	11	1 V	11	10 V
	3	12	0,5 A	12	10 V	12	0,5 A	12	10 V	12	0,5 A	12	10 V	12	4 - 20 mA
	4	13	1 A	13	115 V	13	1 A	13	115 V	13	1 A	13	115 V	13	2 - 10 V
	5	14	2 A	14	230 V	14	2 A	14	230 V	14	2 A	14	230 V	14	60 mV
	6	15	5 A	15	400 V	15	5 A	15	400 V	15	5 A	-	-	-	-
	7	-	-	-	500 V	-	-	-	500 V	-	-	-	-
	9	00	dle zadání max 5 A	00	dle zadání max 519 V	00	dle zadání max 5 A	00	dle zadání max 519 V	00	dle zadání max +/- 5 A	00	dle zadání max +/- 300V	-	-
frekvence	0	-	-	-	-	-	-	-	-	F0	DC	F0	DC	F0	DC
	1	F16	15 - 18 Hz	F16	15 - 18 Hz	F16	15 - 18 Hz	F16	15 - 18 Hz	-	-	-	-	-	-
	2	F50	48 - 62 Hz	F50	48 - 62 Hz	-	-	-	-	-	-	-	-	-	-
	3	F100	98 - 102 Hz	F100	98 - 102 Hz	-	-	-	-	-	-	-	-	-	-
	4	F400	380 - 420 Hz	F400	380 - 420 Hz	-	-	-	-	-	-	-	-	-	-
	6	-	-	-	-	-	DC // 40 - 1000 Hz	-	DC // 40 - 1000 Hz	-	-	-	-	-	-
	9	Fxxx	speciální	Fxxx	speciální	Fxxx	speciální	Fxxx	speciální	-	-	-	-	-	-
výstup	5	-	-	-	-		-		-	11	0 - 20 mA // 0 - 10 V (pouze pro rozsahy +/-)	11	0 - 20 mA // 0 - 10 V (pouze pro rozsahy +/-)	-	-
	6	-	-	-	-		-		-	14	4 - 20 mA // 2 - 10 V (pouze pro rozsahy +/-)	14	4 - 20 mA // 2 - 10 V (pouze pro rozsahy +/-)	-	-
	A	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V
	B	3	0 -5 mA // 0 - 10 V	3	0 -5 mA // 0 - 10 V	3	0 -5 mA // 0 - 10 V	3	0 -5 mA // 0 - 10 V	3	0 - 5 mA // 0 - 10 V	3	0 - 5 mA // 0 - 10 V	3	0 - 5 mA // 0 - 10 V
	E	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V
	F	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem
	Z	0	speciální	0	speciální	0	speciální	0	speciální	0	speciální	0	speciální	0	speciální
přesnost	1	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %
přesnost	2	-	+/- 0,2%	-	+/- 0,2%	-	-	-	-	0,2	+/- 0,2%	0,2	+/- 0,2%	0,2	+/- 0,2%
čas odezvy	1	T1	500 ms	T1	500 ms	T1	500 ms	T1	500 ms	T1	500 ms	T1	500 ms	T1	500 ms
	2	T3	200 ms	T3	200 ms	-	-	-	-	-	200 ms	T3	200 ms	T3	200 ms
	3	T4	100 ms	T4	100 ms	-	-	-	-	-	100 ms	T4	100 ms	T4	100 ms
pomocné napájení	4	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V
pomocné napájení	5	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V
zkušební protokol	0	-	bez protokolu	-	bez protokolu	-	bez protokolu	-	bez protokolu	-	bez protokolu	-	bez protokolu	-	bez protokolu
zkušební protokol	1	-	s protokolem	-	s protokolem	-	s protokolem	-	s protokolem	-	s protokolem	-	s protokolem	-	s protokolem

Příklad: převodník stejnosměrného proudu 5 A AC na vynucený stejnosměrný proud 4 - 20 mA a napětí 2 - 10 V s pomocným napájením v pásmu 36 - 265 V AC/DC. Frekvence je 50 Hz a protokol o cejchování není potřeba.

Obj. číslo IMU02-62F1150, název A1U 2.2 15 F050 11(14) 0.5 T1 H5

Osazení svorek

Schéma	Svorka	Funkce
	1	I_E - proudový vstup
	3	I_E - proudový vstup
	2	U_E - napěťový vstup
	5	U_E - napěťový vstup
	19	U_A,I_A (+) - výstup
	20	U_A,I_A (-) - výstup
	1	U_HL₁ - pomocné napájení
	3	U_HN - pomocné napájení

Schéma zapojení

Podmínky okolního prostředí

Skupina	klimatická třída 3 dle VDE/VDI 3540, list 2
Rozsah pracovní teploty	-10 až +55 °C
Rozsah skladovací teploty	-25 až +70 °C
Relativní vlhkost	≤ 75 % ročního průměru, bez kondenzace. Zařízení určeno pouze k vnitřnímu použití!

Přesnost při jmenovitých podmínkách

Přesnost	třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift	≤ 0,02 % / K – platný pro standardní provedení a maximálně po dobu 1 roku
Jmenovité podmínky
Vstupní napětí	U_EN ± 2 %
Kmitočet	45 – 62 Hz ± 1%, činitel harmonického zkreslení 0,05
Teplota okolí	23 °C ± 1 K
Doba náběhu	≤ 5 min
Pomocné napájení	± 2 %, 50 - 60 Hz

Technické údaje

Konstrukční provedení pouzdra	pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715)
Materiál pouzdra	samozhášivý červený ABS/PC dle UL 94 V - 0
Připojovací svorky	šroubové svorky
Průřezy připojovacích vodičů	max. ≤ 4 mm²
Stupeň krytí	IP 40 pouzdro, IP 20 svorky
Zkušební napětí	2210 V všechny obvody proti pouzdru 3536 V všechny obvody vzájemně
Pracovní napětí	300 V (síťové napětí fáze-nula)
Třída ochrany	II
Kategorie přepětí	CAT III
Stupeň znečištění	2

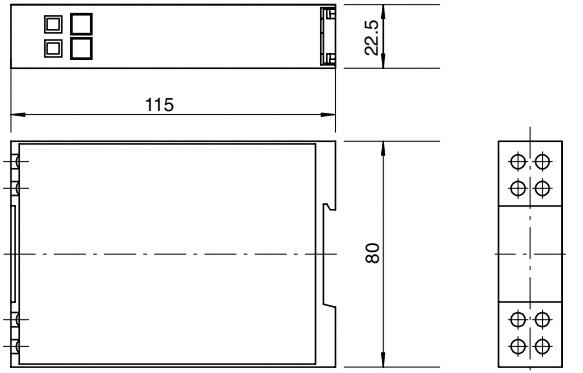

Rozměry š × v × d	22,5×80×115 mm
Hmotnost	cca 0,16 kg

Předpisy a normy

Směrnice 2014/30/EU

Směrnice 2014/35/EU

Směrnice 2011/65/EU

DIN EN 60 529

DIN EN 60 688

DIN EN 60 715

DIN EN 61 010-1

DIN EN 61 326-1

DIN EN 61 000-4-3

Funkční schéma

Soubory ke stažení

Katalogový list

Katalogový list měřicích převodníků proudu a napětí 2.2

(PDF, 1.2 MB)

Mohlo by vás zajímat

Události

Projektanti - Elektromanagement

06.10.2026 - 08.10.2026

Zveme vás na odbornou konferenci PROJEKTANTI, která je určena elektroprojektantům a odborníkům z oblasti elektrotechniky.

70. Setkání elektrotechniků SolidTeam Šternberk

10.11.2026

Zveme Vás na 70. Konferenci elektrotechniků, určenou pro revizní techniky, projektanty, podnikatele a pracovníky v oboru elektro. Která se uskuteční dne 10. listopadu 2026 v prostorách MKZ (Městské...

Všechny události

Mimořádné akce

Akční nabídka měřicích přístrojů MI SPEKTER do 31.8.2026

01.07.2026 - 31.08.2026

Všechny akce

Novinky

Fluke 2082 - Pokročilý hledač kabelů pod zemí řady Fluke SmartTrace™

30.07.2026

Společnost Fluke uvádí zcela nový pokročilý průmyslový vyhledávač kabelů řady SmartTrace™ Fluke 2082 Souprava pro přesnou lokalizaci, trasování a dokumentaci podzemních elektrických vedení, komunikačních...

Fluke FEV500 -- Analyzátor DC nabíjecích stanic pro elektromobily

30.07.2026

Společnost Fluke uvádí zcela nový přístroj pro analýzu DC nabíjecích stanic elektromobilů. Analyzátor Fluke FEV500 je pokročilý analyzátor pro efektivní testování rychlých nabíjecích DC stanic pro...

Všechny novinky

Odborné články

Měřicí příslušenství – často podceňovaná součást měření

07.07.2026

Výběru vhodného měřicího přístroje se věnuje nejvíce pozornosti. Zda má požadované funkce, rozsah měření nebo jak se s ním uživatelům pracuje. Nicméně nedílnou součástí správného a bezpečného měření...

Měřící transformátory MBS

10.06.2026

Výhradním zástupcem firmy MBS AG pro Českou republiku a Slovensko je firma GHV Trading, spol. s r. o., Brno, která zajišťuje dodávky kompletního sortimentu těchto měřicích transformátorů proudu používaných...

Všechny odborné články

Převodníky řady 2.2

Varianty k produktu Převodníky řady 2.2 (24)

Popis výrobku

Vstupní veličiny

Objednací kód převodníků

Osazení svorek

Schéma zapojení

Podmínky okolního prostředí

Přesnost při jmenovitých podmínkách

Technické údaje

Předpisy a normy

Funkční schéma

Soubory ke stažení

Mohlo by vás zajímat

Události

Mimořádné akce

Novinky

Odborné články

Informace o cookies

Nastavení

Technické cookies

Analytické cookies

Reklamní cookies

Po - Čt:	7:30 - 15:00
Pá:	7:30 - 14:30
