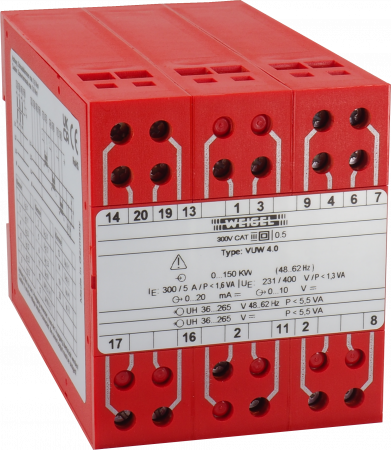

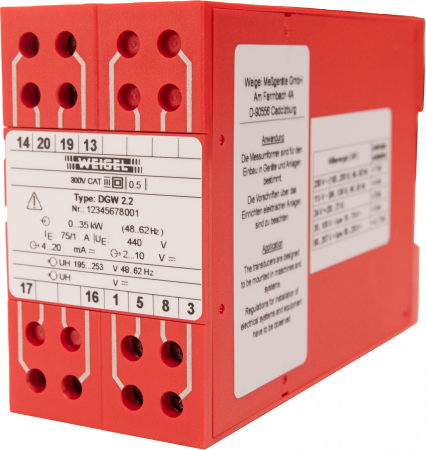

Převodníky výkonu řady 4.0

(náhrada za řadu 2.2)

pro měření činného či jalového výkonu ve střídavých (AC) sítích. I za frekvenčními měniči.

Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Popis výrobku

Měřicí převodníky výkonu řady 4.0 převádí činný nebo jalový výkon na vynucený stejnosměrný proud nebo napětí. Tyto výstupy mohou být zobrazovány či použity k měření a regulaci. K dispozici je řada převodníků nejen pro jednofázové (EW/EB), ale i pro třífázové tří nebo čtyř vodičově sítě se symetrickou (DGW/B VGW/B) i nesymetrickou zátěží
(DUW/B, VUW/B). Při dodržení maximálního zatížení výstupů je možno k převodníku připojit i několik vyhodnocovacích přístrojů současně (analogový přístroj, regulátor, záznamník, PLC karta, …) Pomocné napájení má na převodníku vlastní vstupní svorky. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné
proti zkratu a chodu naprázdno. Převodníky jsou určeny k montáži do elektrických strojů a rozváděčů při dodržení příslušných bezpečnostních předpisů a ustanovení.


Rozšířené informace

Údaje pro objednávku - výpočet měřeného výkonu

Pro výpočet měřeného výkonu slouží vzorec PN = koeficient * PS kde PS = U*I*√3 a koeficient 0,87 pro jednofázové  a 0,72 pro třífázové převodníky.

Zdánlivý výkon PS se počítá z primárních hodnot na měřicích transformátorech.

Měřený výkon musí být vždy uveden v poptávce/objednávce! Bez něj nelze převodníky vyrobit.

Příklad:

Napěťový vstup s N = 6 000/100 V
Proudový vstup s N = 400/5 A

PS = 6000*400*√3 = 4,16 MW

PN = PS * 0,72 ≅ 3 MW

Měřicí rozsah převodníku tedy bude 0-3 MW.

Údaje pro objednávku - objednací kód

Převodní tabulka převodníků



nový kód

starý kód

hodnota

TYP - činný výkon

PMU10-1

EW 4.0

jednofázová síť

PMU11-1

DGW 4.0

3vodičová 3fázová symetricky zatížená síť

PMU12-1

DUW 4.0

3vodičová 3fázová nesymetricky zatížená síť

PMU13-1

VGW 4.0

4vodičová 3fázová symetricky zatížená síť

PMU14-1

VUW 4.0

4vodičová 3fázová nesymetricky zatížená síť

TYP - jalový výkon

PMU19-1

EB 4.0

jednofázová síť

PMU15-1

DGB 4.0

3vodičová 3fázová symetricky zatížená síť

PMU16-1

DUB 4.0

3vodičová 3fázová nesymetricky zatížená síť

PMU17-1

VGB 4.0

4vodičová 3fázová symetricky zatížená síť

PMU18-1

VUB 4.0

4vodičová 3fázová nesymetricky zatížená síť

vstupní proud

1

N/1A

1 A

5

N/5A

5 A

9

xx

speciální

vstupní napětí

1

57,5

57,5 V (100 V / √3)

2

65

63,5 V (110 V / √3)

3

100

100 V

4

110

110 V

5



115 V

6



120 V

7



230 V

8



240 V

9

xxx

speciální

A



380 V (max. 300 V fázové napětí)

B



400 V (max. 300 V fázové napětí)

C



415 V (max. 300 V fázové napětí)

D



440 V (max. 300 V fázové napětí)

E



500 V (max. 300 V fázové napětí)

měřicí rozsah

1

xxx

dle specifikace na konec kódu za pomlčku

Frekvence

2

F50

48 - 52 Hz (všechny typy kromě EB)

9

Fxxx

speciální

A

-

50 Hz (pouze EB)

B

-

60 Hz (pouze EB)

Výstup

1

11

0 - 20 mA // 0 - 10 V

2

12

0 - 10 mA // 0 - 10 V

3

13

0 - 5 mA // 0 - 10 V

4

14

4 - 20 mA // 2 - 10 V

5

15

+/- 20 mA // +/- 10 V

9

10

speciální

pomocné napájení

4

H4

DC 20 - 100 V // AC 20 - 70 V

5

H5

DC 36 - 265 V // AC 36 - 265 V

zkušební protokol

0

-

bez protokolu

1

-

s protokolem

Technické údaje

Konstrukční provedení pouzdra pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715)
Materiál pouzdra samozhášivý červený ABS/PC dle UL 94 V-0
Připojovací svorky třmenové svorky (max.4mm2)
Stupeň krytí IP 40 pouzdro, IP 20 svorky
Zkušební napětí 3510 Vrms (5s) všechny obvody proti pouzdru
3510 Veff (5s) měřicí obvody proudu a pomocné napájení proti vstupu
3510 Veff (5s) proudy vzájemně a proti napětím

Pracovní napětí 300 V (fázové napětí fáze-nula)
Třída ochrany II
Kategorie přepětí CAT III
Stupeň znečištění 2

Rozměry š × v × d

EW, EB, VGW, VGB, DGW, DGB - 45×80×115 mm

DUW, DUB, VUW, VUB - 67,5x80x115 mm


Hmotnost cca. 0,27 kg // 0,43 kg

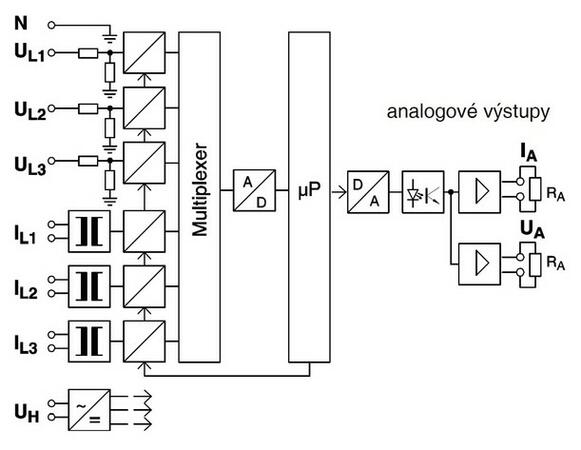

Funkční schéma
