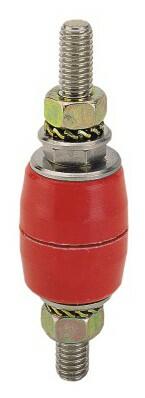

Průchodkové izolátory typu PI/P
Průchodkové izolátory s velice dobrými elektrickými a mechanickými vlastnostmi.
Cena od 82 Kč
od 99,22 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (7)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu Průchodkové izolátory typu PI/P (7)
Průchodkový izolátor
PI/P - 4Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 50 mm; průměr: 15 mm, závit: M4
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 50 mm; průměr: 15 mm, závit: M4
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90166
EAN: 4061701225013
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
82 Kč/ks
99,22 Kč s DPH
+-
Průchodkový izolátor
PI/P - 6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 65 mm; průměr: 22 mm, závit: M6
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 65 mm; průměr: 22 mm, závit: M6
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90167
EAN: 4061701225020
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
105 Kč/ks
127,05 Kč s DPH
+-
Průchodkový izolátor
PI/P - 8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 80 mm; průměr: 25 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 80 mm; průměr: 25 mm, závit: M8
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90168
EAN: 4061701225044
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
168 Kč/ks
203,28 Kč s DPH
+-
Průchodkový izolátor
PI/P - 10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 95 mm; průměr: 30 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 95 mm; průměr: 30 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90169
EAN: 4061701225051
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
255 Kč/ks
308,55 Kč s DPH
+-
Průchodkový izolátor
PI/P - 12Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 105 mm; průměr: 35 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 105 mm; průměr: 35 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90170
EAN: 4061701225082
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
445 Kč/ks
538,45 Kč s DPH
+-
Průchodkový izolátor
PI/P - 16Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 135 mm; průměr: 43 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 2000 V
Výška: 135 mm; průměr: 43 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 2000 V
OBJ: 90171
EAN: 4061701225105
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
664 Kč/ks
803,44 Kč s DPH
+-
Průchodkový izolátor
PI/P - 20Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 155 mm; průměr: 54 mm, závit: M20
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 2000 V
Výška: 155 mm; průměr: 54 mm, závit: M20
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 2000 V
OBJ: 90172
EAN: 4061701225112
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
1 013 Kč/ks
1 225,73 Kč s DPH
+-
Popis výrobku
Průchodkové izolátory s velice dobrými elektrickými a mechanickými vlastnostmi.Rozšířené informace
| Typ | F | Jmen. rozsah | Provozní napětí | Zkušební napětí | L | A | BØ | C max | H | Ø1 | Ø2 | Obj. číslo |
| Rozměry jsou v mm | ||||||||||||
| PI/P-4 | M 4 | 25 A | 600 V | 4 kV | 50 | 10 | 15 | 3 | 12,5 | 2,5 | 8,5 | 90166 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PI/P-6 | M 6 | 50 A | 1000 V | 6 kV | 65 | 12 | 22 | 5 | 17 | 3,5 | 12,5 | 90167 |
| PI/P-8 | M 8 | 80 A | 1000 V | 6 kV | 80 | 13,5 | 25 | 5 | 21 | 3,5 | 15,5 | 90168 |
| PI/P-10 | M 10 | 120 A | 1000 V | 6 kV | 95 | 15 | 30 | 5 | 28 | 4,5 | 17,5 | 90169 |
| PI/P-12 | M 12 | 200 A | 1000 V | 6 kV | 105 | 17 | 35 | 5 | 29 | 5 | 20,5 | 90170 |
| PI/P-16 | M 16 | 300 A | 2000 V | 8 kV | 135 | 22 | 43 | 7 | 38 | 5,5 | 25,5 | 90171 |
| PI/P-20 | M 20 | 450 A | 2000 V | 8 kV | 155 | 25 | 54 | 8 | 44 | 6 | 30,5 | 90172 |

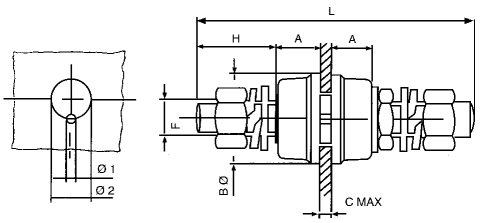

Schéma
