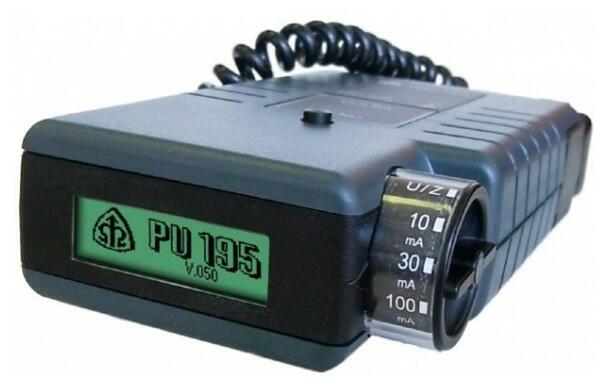

PU 195 - Tester instalací
Multifunkční tester elektrických instalací
Multifunkční tester elektrických instalací.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.
Nahrazeno produkty
Telaris ProInstal 100
Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT III/300 V. Měří izolační odpory, impedanci smyčky a vnitřní odpor sítě. Proudové chrániče (A-AC), malé odpory, napětí, kmitočet a sled fází. Rozhraní IR-USB.
Popis výrobku
- Měření napětí mezi fázovým a ochranným vodičem UL-PE
- Měření napětí mezi fázovým a středním vodičem UL-N
- Měření napětí mezi středním a ochranným vodičem UN-PE
- Měření sdruženého napětí a určení sledu fází s adaptérem PD195
- Měření kmitočtu napětí
- Měření vybavovacího času proudových chráničů tA rozdílovým střídavým proudem IΔN, 5×IΔN a rozdílovým pulzujícím proudem
- Zkoušení chrániče postupně narůstajícím proudem, měření vybavovacího proudu chrániče IΔ a měření dotykového napětí UΔ v okamžiku vybavení
- Měření dotykového napětí UΔN bez vybavení chrániče proudem 0,45×IΔN a zkoušku nevybavení chrániče
- Měření impedance ochranné smyčky Zs a vnitřní impedance sítě ZI, včetně měření za proudovým chráničem 30 mA a 300 mA bez vybavení.
- Měření malých odporů stejnosměrným prodem 200 mA
- Kompenzace vlastního odporu měřicích přívodů
- Měření izolačního odporu nastavitelným napětím 50...500 V
- Test zásuvky – ověření správného zapojení
Technické údaje
Parametry
| Měření napětí |  Ano |
|---|---|
| Měření proudu |  Ne |
| Měření kmitočtu | Ano |
| Izolační odpor testovací napětí | 50 V 100 V 250 V 500 V |
| Izolační odpor test. napětí | 50 V … 500 V |
| Izolační odpor | 100 kΩ … 100 MΩ |
| Impedance smyčky | Ano |
| Impedance smyčky | 10 mΩ … 20 Ω |
| Vnitřní odpor sítě | 10 mΩ … 20 Ω |
| Selektivní měření | Ne |
| Malé odpory | Ano |
| Malé odpory | 10 mΩ … 20 Ω |
| Test. proud | 0,2 A |
| Zemní odpory | Ne |
| Měření pomocí zemních sond | Ne |
| Selektivní měření s proud. sondou | Ne |
| Proudové chrániče | Ano |
| Typ testovaných proudových chráničů | AC, AC/S, A, A/S |
| Jmenovitý vybavovací proud | 10, 30, 100, 300, 500mA |
| Nastavení násobku | 1/2, 1, 5 |
| Měření doby vybavení | Ano |
| Měření vybavovacího proudu | Ano |
| Měření dotykového napětí | Ano |
| Indikace sledu fází | Ano |
| Paměť | Ano |
| Interní paměť | 1000 měření |
| Rozhraní | Ano |
| Typ rozhraní | USB |
| Elektrická bezpečnost CAT | 2 |
| Dobíjecí baterie | Ne |
| Napájení | 4x 1,5V AAA |
| Hmotnost | 1,4 kg |
| Rozměry | 200 x 120 x 50 |
