W1...5-A... transformátory pro RCMA470LY a RCMA471LY

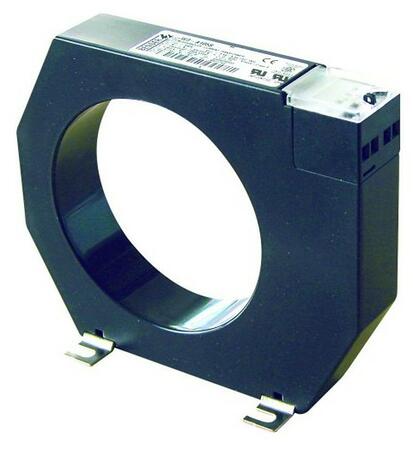

Měřicí proudové transformátory pro systém RCMA
Měřicí transformátory s kruhovým otvorem a vysokou citlivostí na střídavé, pulsující a stejnosměrné proudy typu B určené pro monitory reziduálních proudů RCMA470LY a RCMA471LY.
Dostupnost: Prodej ukončen
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Popis výrobku
- Široká nabídka konstrukčně odlišných měřicích transformátorů proudu umožňuje akceptovat individuální požadavky monitorované soustavy
- Všechny transformátory jsou velice citlivé a dokážou měřit i velice malé rozdílové proudy
- Čtyřvodičové propojení s vyhodnocovacím zařízením
- Při montáži je nutno dodržet pravidla, aby všechny příslušné vodiče (ne PE vodič!) procházely transformátorem
Rozšířené informace
Údaje pro objednávku
| Typ | A | B | C | D | ØE | Hmotnost |
| W1-A35S | 100 | 79 | 26 | 48,5 | 35 | 0,2 kg |
|---|---|---|---|---|---|---|
| W2-A70S | 130 | 110 | 32 | 66 | 70 | 0,4 kg |
| W3-A105S | 170 | 146 | 38 | 94 | 105 | 0,6 kg |
| W4-A140S | 220 | 196 | 48,5 | 123 | 140 | 1,3 kg |
| W5-A210S | 299 | 284 | 69 | 161 | 210 | 1,8 kg |
| W2-A62 | 110 | 62 | 44 | 111,5 | 7,5 | 0,4 kg |

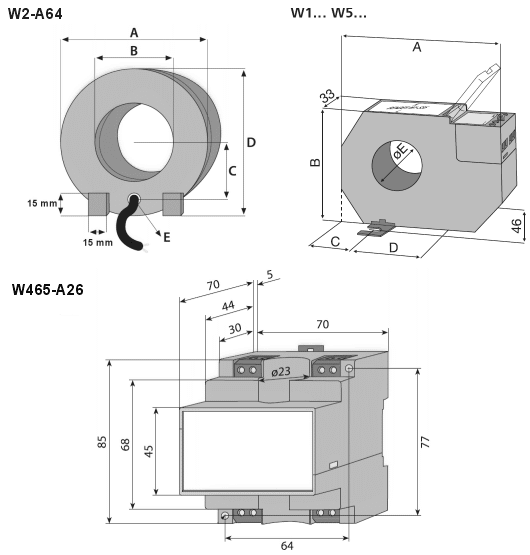

Rozměry
Přehled vhodných vyhodnocovacích zařízení
| Typ | RCMA 470LY | RCMA 471LY | RCMA 472LY | RCMA 473LY |
| W1-A35S | • | |||
|---|---|---|---|---|
| W2-A70S | • | |||
| W3-A105S | • | |||
| W4-A140S | • | |||
| W5-A210S | • | |||
| W2-A62 | • | |||
| W465-A26 | • |
Technické údaje
| Jmenovité izolační napětí | AC 720 V |
|---|---|
| Jmenovité rázové napětí/stupeň znečištění | 3 kV/3 |
| Jmenovité zkušební napětí dle IEC 60044-1 | AC 3 kV |
| Jmenovitý primární proud | 3 A |
| Maximální trvalý pracovní proud | 20 A |
| Minimální primární proud | 30 mA |
| Třída přesnosti | 3 |
| Pracovní teplota | -10...50 °C |
| Samozhášitelnost | UL94V-0 |
| Jednodrátový vodič 0,75 mm2 | < 10 m |
