Archivní

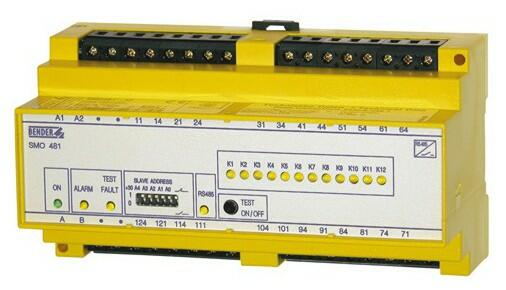

SMO481-12 - Signální převodník

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Převodník řídicích signálů z ovládacích panelů TM na releové signály

Převodník řídicích signálů z ovládacích panelů TM na releové signály.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Nahrazeno produkty

SMO 482-12 - Signální převodník
SMO482-12Signální převodník
Převodník řídicích signálů na dvoustavové releové signály. Každé výstupní relé může být přiřazeno libovolnému kanálu libovolného komunikačního zařízení.
24 510 Kč
29 657,10 Kč s DPH
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • 12 releových výstupů
  • Nastavitelný režim N/C nebo N/O
  • Tlačítko TEST pro ověření funkce výstupních relé
  • Kontrolní LED pro indikaci stavu: ON, ALARM a TEST
  • Vstup RS485 (BMS protokol)

Rozšířené informace

Popis a použití

Signální převodníky SMO481-12 převádí řídící signály z TM ovládacích panelů (přenášené na vybraných kanálech BMS sběrnice) na releové signály. Kontakty relé jsou vhodné i pro napájení elektrických obvodů malým proudem (>5 mA). Výstupní relé převodníku mohou sloužit např. pro spínání osvětlení nebo zapíná/odpojování přístrojů na základě řídících signálů z ovládacích panelů TM.

Funkce

Signální převodník převádí řídící signály přenášené z TM ovládacího panelu po sběrnici BMS na reléové výstupní signály.

Technické údaje

Izolace dle IEC 60664-1:
Jmenovité izolační napětíAC 250 V
Jmenovité rázové napětí4 kV
Stupeň znečistění3
Napájecí napětí:
Jmenovité pracovní napětí USviz. údaje pro obj.
Rozsah pracovního napětí0,8...1,1 US
Jmenovitý kmitočet50...60 Hz
Vlastní spotřeba max.max. 3 W
Spínací prvky:
12 spínacích relés 1 přepínatelným kontaktem
Pracovní režimnastavitelný N/C nebo N/O
Jmenovité spínací napětíAC 250 V/DC 300 V
Doba elektrické životnosti10000000 cyklů
Spínací třída dle DIN IEC 60255 díl 0-20IIB
Zapínací schopnostAC 5 A
Vypínací schopnost2 A (AC 230 V, cos φ = 0,4)
0,2 A (DC 220 V, L/R = 0,04 s)
Rozhraní:
ProtokolBMS/RS485
Rozsah adres1...30, offset 30
Max. délka kabelů1200 m
Doporučený typ kabelůJ(Y)STY 2×0,6
Zakončovací odpor120 Ω (0,25 W)
Všeobecné informace:
EMC imunitadle EN 61000-6-2
EMC emisedle EN 61000-6-2
Odolnost proti pádu při provozu dle IEC 60068-2-2715 g/11 ms
Odolnost proti nárazu při transportu dle IEC 60068-2-2940 g/6 ms
Odolnost proti vibracím při provozu dle IEC 60068-2-61 g/10...150 Hz
Odolnost proti vibracím při transportu dle IEC 60068-2-62 g/10...150 Hz
SamozhášitelnostUL94V-0
Pracovní teplota okolí-10...+55 °C
Skladovací teplota-40...+70 °C
Pracovní činnosttrvalá
Montáž na DIN lištujakákoliv pozice
Přípojenípomocí šroubových svorek
Průměr připojovacího vodiče0,2...4 mm2 (dle typu vodiče)
Krytí dle EN 60529IP 30 (vnitřní součásti)
IP 20 (konektory)
Hmotnostcca. 350 g

Údaje pro objednávku

TypNapájecí napětí UsObjednací číslo
SMO481-12AC 230 VB92047005

Normy

  • DIN EN 501178:1998-04

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - SMO481-12
(DWG, 106 kB)
Zobrazit ikonaDownload ikona
