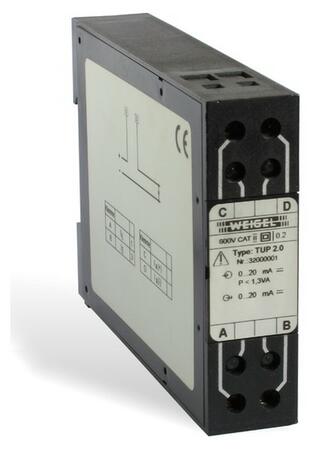

TUP 2.0 2 K - Pasivní oddělovač normalizovaných signálů
Pasivní oddělovač normalizovaných signálů (2 kanaly)
Dotaz na produktPorovnat
Popis výrobku
Oddělovač normalizovaných signálů, pasivní (2 kanály)
Rozšířené informace
Použití
Dvoukanálový oddělovač TUP 2.0 (pasivní) měří normalizovaný signál - stejnosměrný proud 0...20 mA, který galvanicky odděluje a převádí na stejnosměrný proud.
Výstupní signál může být indikován ukazovacím měřicím přístrojem nebo může být použit pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Vstup a výstup je vzájemně galvanicky oddělen. Výstup je odolný proti zkratu a rozpojení.
Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení.
Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Vstupní a výstupní proud je bez zesílení galvanicky oddělen (pomocné napájení se nepřipojuje). Nezbytně nutná energie se odebírá ze vstupního signálu. Vstupní odpor je proto závislý na vstupním proudu a připojeném zatěžovacím odporu RB.
Funkční schéma
Vstupní veličiny
| Vstupní veličina IE | stejnosměrný proud |
|---|---|
| Jmenovitý vstupní proud IEN | 20 mA |
| Měřicí rozsah | 0...IEN |
| Povolené vybuzení | 1,2 IEN |
| Mez přetížitelnosti | max. 2 IEN trvale |
| Povolené vstupní napětí | max. 16 V |
| Vlastní spotřeba | 2,4 V při 20 mA |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | stejnosměrný proud |
|---|---|
| Jmenovitý proud IAN | 0...20 mA |
| Výstupní zátěž RA | 0...500 Ω (jmenovitá 250 Ω) |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 30 m Vss |
| Napětí naprázdno | ≤ 25 V |
| Doba ustálení | ≤ 0,05 s, při RA max. |
Vstup a výstupy jsou galvanicky odděleny.
Převodní charakteristiky
vstup: 0...20 mA, výstup: 0...20 mA
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | ±0,2 % (od 0...IEN) |
|---|---|
| Teplotní drift | ≤ 0,03 %/K (platí pro standardní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Zátěž | 250 Ω ±1 % (proudový výstup) |
| Teplota okolí | 23 °C ±1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | 0...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roční průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Schéma připojení
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
A | IE1 (+) proudový vstup |
|---|---|---|
| B | IE1 (-) proudový vstup | |
| C | IA1 (+) proudový výstup | |
| D | IA1 (-) proudový výstup | |
| E | IE2/sub> (+) proudový vstup | |
| F | IE2 (-) proudový vstup | |
| G | IA2 (+) proudový výstup | |
| H | IA2 (-) proudový výstup |
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | Cycoloy C2950 černý, se zhášecími přísadami podle UL 94 V-0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 3536 V aktivní obvody proti pouzdru 2210 V měřicí obvod proudu proti výstupu |
| Třída ochrany | II |
| Kategorie přepětí | CAT II |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5 mm × 80 mm × 115 mm |
| Hmotnost | cca 0,12 kg |
