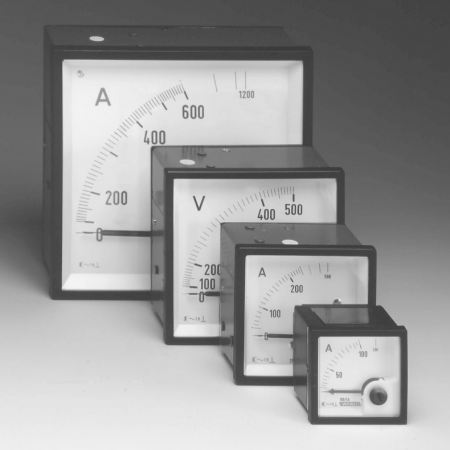

WSQ48 / WQ 72/96/144 RS
Analogové přístroje pro měření střídavých proudů nebo napětí (série M) - elektromagnetické měřicí ústrojí, stupnice 90°.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Elektromagnetické měřicí přístroje WSQ 48 v plastovém pouzdře a přístroje WQ 72/96/144 RS v plechovém pouzdře se používají pro měření střídavých proudů nebo napětí s rozsahem kmitočtů 16 2/3...100 Hz. Ukazují efektivní hodnotu střídavého proudu i při vysokém obsahu vyšších harmonických, která je prakticky nezávislá na průběhu měřené veličiny. Teprve při extrémních tvarech měřené veličiny (např. při zkreslení triakovým regulátorem) a kmitočtech vyšších než 100 Hz nelze zaručit chybu měření v povolené toleranci. Z důvodu jejich vysoké vnitřní spotřeby nejsou vhodné pro připojení na bočníky nebo snímače otáček.Rozšířené informace
Měřicí ústrojí
Elektromagnetické měřicí ústrojí s plášťovým jádrem, tlumením silikonovým olejem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.
Elektrické vlastnosti
| Měřená veličina | střídavý proud nebo napětí |
|---|---|
| Kmitočtový rozsah | 16 2/3...100 Hz |
| Mez přetížitelnosti - trvale - max. po dobu 5 s |
(podle DIN EN 60 051-1) 1,2-násobek 2-násobek (voltmetry) 10-násobek (ampérmetry) |
| Vlastní spotřeba - voltmetry - ampérmetry |
cca 1,5...3 VA cca 0,5...1 VA |
| Kategorie měření | CAT III |
| Pracovní napětí | viz. katalogový list |
| Stupeň znečištění | 2 |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochrannou |
Měřicí rozsahy
| střídavý proud1) | střídavé napětí |
|---|---|
| 40 mA | 6 V |
| 60 mA | 10 V |
| 100 mA | 15 V |
| 150 mA | 25 V |
| 250 mA | 40 V |
| 400 mA | 60 V |
| 600 mA | 100 V |
| 1 A | 150 V |
| 1,5 A | 250 V |
| 2,5 A | 400 V |
| 4 A | 500 V |
| 5 A | 600 V |
| 6 A | |
| 10 A | |
| 15 A | |
| 25 A | |
| 40 A | |
| 60 A | |
| 100 A | |
| pro připojení měniče 1) | 2) |
| N/1 A | sek. 100 V |
| N/5 A | sek. 110 V |
| Uveďte prosím jmenovitý převod transformátoru | |
| 1) koncová hodnota měř. rozsahu = 2-násobku jm. hodnoty(prodloužená stupnice) | |
| 2) koncová hodnota měř. rozsahu = 1,2-násobku jm. hodnoty (prodloužená stupnice) | |
Indikace
| Ukazovatel | rovný, zakončený nožem | |||
|---|---|---|---|---|
| Výchylka ukazovatele | 0...90° | |||
| Barva stupnice | bílá | |||
| Stupnice | na začátku zhuštěná, začíná od cca 1/5 jm. hod. měř. rozsahu |
|||
| Dělení stupnice | hrubé a jemné | |||
| Délka stupnice | WSQ 48 44 mm |
WQ 72 RS 69 mm |
WQ 96 RS 94 mm |
WQ 144 RS 146 mm |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 1,5 podle DIN EN 60 051-1 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23°C |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Kmitočet | 45...65 Hz |
| Průběh signálu | sinusový, činitel harmonického zkreslení < 5% |
| Ostatní | podle DIN EN 60 051-1 |
| Ovlivňující veličiny | |
| Teplota okolí | 23 °C ± 2 K |
| Provozní poloha | jmenovitá ± 5° |
| Kmitočet | 15...100 Hz (napětí) 15...400 Hz (proud) |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 2, podle VDE/VDI 3540, list 2 |
|---|---|
| Rozsah pracovních teplot | -25...+40 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
| střídavé napětí |  |
| střídavý proud |  |
Rozměrový náčrtek
| Rozměry (v mm) | WSQ 48 | WQ 72 RS | WQ 96 RS | WQ 144 RS |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 144 |
| b | 45 | 66 | 90 | 137 |
| c | 48 | 57 | 60 | 60 |
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů, strojů nebo mozaik (mimo WSK48) |
|---|---|
| Materiál pouzdra | samozhášecí plast (WSQ 48) ocelový plech (WQ 72/96/144 RS) |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | listovými příchytkami (WSQ 48) šroubovými svorkami(WQ 72/96/144 RS) |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | 1...15 mm |
| Připojovací svorky | |
| Voltmetry a ampérmetry ≤ 30 A (WSQ 48) |
šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 |
|---|---|
| Voltmetry a ampérmetry ≤ 3 A (WQ 72/96/144 RS) |
šestihrany s vnitřním závitem, šroubem M3 a třmenem C6 |
| Ampérmetry > 3...30 A (WQ 72/96/144 RS) |
šestihrany s vnitřním závitem, šroubem M5 a třmenem |
| Ampérmetry > 30...60 A | šestihrany s vnitřním závitem, šroubem M6 a třmenem |
| Ampérmetry > 60 A | Svorníky M8 s maticí |
| Rozměry [mm] | WSQ 48 | WQ 72 R | WQ 96 R | WQ 144 RS |
| Přední rámeček | 48 | 72 | 96 | 144 |
|---|---|---|---|---|
| Pouzdro | 45 | 66,5 | 90,5 | 137 |
| Konstrukční hloubka | 48 | 57 | 60 | 60 |
| Výřez v panelu | 45,2+0,3 | 68,3+0,4 | 92+0,8 | 138+1 |
| Hmotnost cca | 0,1 kg | 0,2 kg | 0,3 kg | 0,6 kg |
