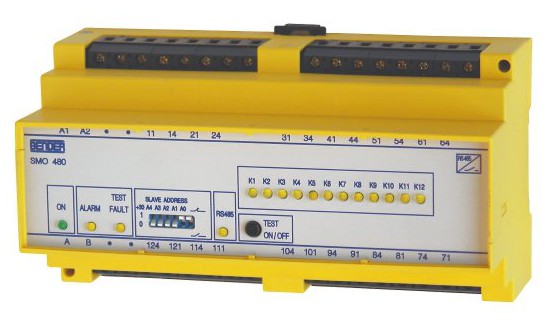

SMO480-12 - Signální převodník
Tyto produkty již nejsou v naší nabídce
Převodník řídicích signálů přenášených po sběrnici BMS na dvoustavové releové signály
- 12 releových výstupů je přiřazeno konkrétním kanálům zvoleného vyhodnocovacího zařízení (např. EDS470-12 nebo RCMS470-12)
- Každý kanál má přiřazenou LED, která indikuje poruchu (ALARM)
- Tlačítko TEST pro ověření funkce výstupních relé
- Kontrolní LED pro indikaci stavu: ON, ALARM a TEST
- Vstup RS485 (BMS protokol)
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataDWG - SMO480-12Popis a použití
Signální převodníky SMO480-12 převádí informace o zjištěných poruchách přenášené BMS sběrnicí na dvoustavové releové signály. Každý převodník SMO480-12 musí být přiřazen k jednomu určitému komunikačního zařízení se sběrnicí BMS (např. EDS470-12 nebo RMCS470-12).
Výstupní relé převodníku mohou sloužit např. pro:- spínání zvukové nebo světelné signalizace zjištěných poruch
- selektivní řízení a/nebo odpínání vadných proudových smyček hlídaných systémem EDS nebo RCMS
- přenos informací do centrálního technického dispečinku
Funkce
Když připojené vyhodnocovací zařízení (např. EDS470-12) indikuje poruchu v jedné větvi, je informace o této poruše přenášena odpovídajícím kanálem sběrnice BMS do převodníku SMO482-12. Převodník tuto informaci vyhodnotí sepnutím příslušného výstupního relé, které svými parametry odpovídá adrese kanálu, kterým byla informace o poruše přenášena. Jednomu vyhodnocovacímu zařízení není možno přiřadit více signálních převodníků SMO480-12.
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| Stupeň znečistění | 3 |
| Napájecí napětí: | |
| Jmenovité pracovní napětí US | viz. údaje pro obj. |
| Rozsah pracovního napětí | 0,8...1,1 US |
| Jmenovitý kmitočet | 50...60 Hz |
| Vlastní spotřeba max. | max. 3 VA |
| Spínací prvky: | |
| 12 spínacích relé | s 1 přepínatelným kontaktem |
| Pracovní režim | nastavitelný N/C nebo N/O |
| Jmenovité spínací napětí | AC 250 V/DC 300 V |
| Doba elektrické životnosti | 12000 cyklů |
| Spínací třída dle DIN IEC 60255 díl 0-20 | IIB |
| Zapínací schopnost | AC 5 A |
| Vypínací schopnost | 2 A (AC 230 V, cos φ = 0,4) 0,2 A (DC 220 V, L/R = 0,04 s) |
| Rozhraní: | |
| Protokol | BMS/RS485 |
| Rozsah adres | 1...30, offset 30 |
| Max. délka kabelů | 1200 m |
| Doporučený typ kabelů | J(Y)STY 2×0,6 |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Všeobecné informace: | |
| EMC imunita | dle EN 61000-6-2 |
| EMC emise | dle EN 61000-6-2 |
| Odolnost proti pádu při provozu dle IEC 60068-2-27 | 15 g/11 ms |
| Odolnost proti nárazu při transportu dle IEC 60068-2-29 | 40 g/6 ms |
| Odolnost proti vibracím při provozu dle IEC 60068-2-6 | 1 g/10...150 Hz |
| Odolnost proti vibracím při transportu dle IEC 60068-2-6 | 2 g/10...150 Hz |
| Samozhášitelnost | UL94V-0 |
| Pracovní teplota okolí | -10...+55 °C |
| Skladovací teplota | -40...+70 °C |
| Pracovní činnost | trvalá |
| Montáž na DIN lištu | jakákoliv pozice |
| Přípojení | pomocí šroubových svorek |
| Průměr připojovacího vodiče | 0,2...4 mm2 (dle typu vodiče) |
| Krytí dle EN 60529 | IP 30 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 470 g |
Údaje pro objednávku
| Typ | Napájecí napětí Us | Objednací číslo |
| SMO480-12 | AC 230 V | B95012011 |
|---|---|---|
| SMO480-1213 | AC 90...132 | B95012017 |
Normy
- DIN EN 501178:1998-04
