Nová řada analyzátorů kvality sítě od firmy Chauvin arnoux

Po úspěšných třífázových předchůdcích přináší firma C.A nové jednofázové analyzátory kvality sítě C.A8220 a C.A8230, které umožňují měřit stejnosměrné a střídavé sítě do napětí 600 V a to jak jednofázové, tak třífázové vyvážené sítě.

Jsou navrženy pro použití v elektrotechnice, zvláště pro údržbu motorů, preventivní údržbu, servisní organizace. Model C.A8230 je navíc vybaven barevným grafickým displejem 320×240 pixelů umožňujícím zobrazit přímo průběhy napětí a proudu.

Malé kompaktní provedení zaručuje pohodlnou práci s těmito přístroji. S použitím proudových převodníků umožňují tyto přístroje měřit proudy od několika mA až po kA.

Charakteristika

• Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí a motorů s 6 pracovními režimy

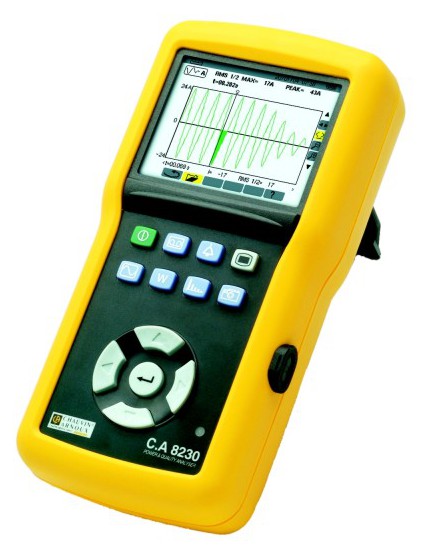

• C.A 8230 barevný grafický LCD

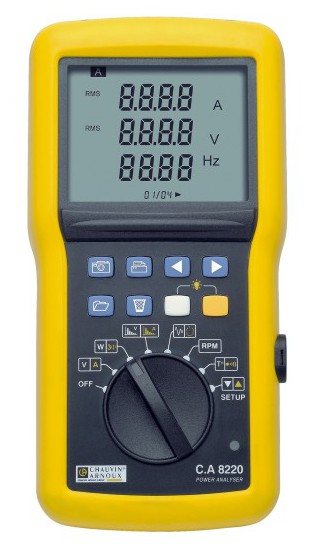

  C.A 8220 monochromatický LCD
• Režim měření (základní):
  Měření: skutečné efektivní napětí a proud (střídavé i stejnosměrné) až do 6500 A a 600 V, špičkové (PEAK) napětí a proud, frekvence
  Výpočet: průměrné hodnoty, minimum, maximum, THD, PST, KF, CF
• Osciloskopický graf (jen C.A 8230), tabulka
• Režim harmonické analýzy:
  Analýza: harmonické složky proudu, napětí a výkonu
  Výpočet: hodnoty jednotlivých harmonických až do 50-té (v % a RMS)
• Režim výkonové analýzy:
  Umožňuje měření činného, zdánlivého, jalového výkonu, energie (jen C.A8230) a cosφ
• Režim rozběhových proudů (INRUSH):
  C.A 8230 Umožňuje zaznamenat rozběhy v průběhu až 20 sekund
  C.A 8220 Umožňuje zaznamenat 1/2T RMS, PEAK, doba trvání
  Vzorkovací kmitočet je 12,8 kHz
• Režim záznamu (jen C.A 8230):
  Dlouhodobé sledování vybraných parametrů (perioda ukládání od 1 s do 15 min), paměť 1,5 MB
• Režim alarmů:
  Registrace překročení nastavených mezí
• Měření sledu fází
• Měření otáček motoru, teploty Pt100, odporu (jen C.A 8220)
• Optické rozhranní umožňuje komunikaci s PC, tiskárnou atp. přes USB
