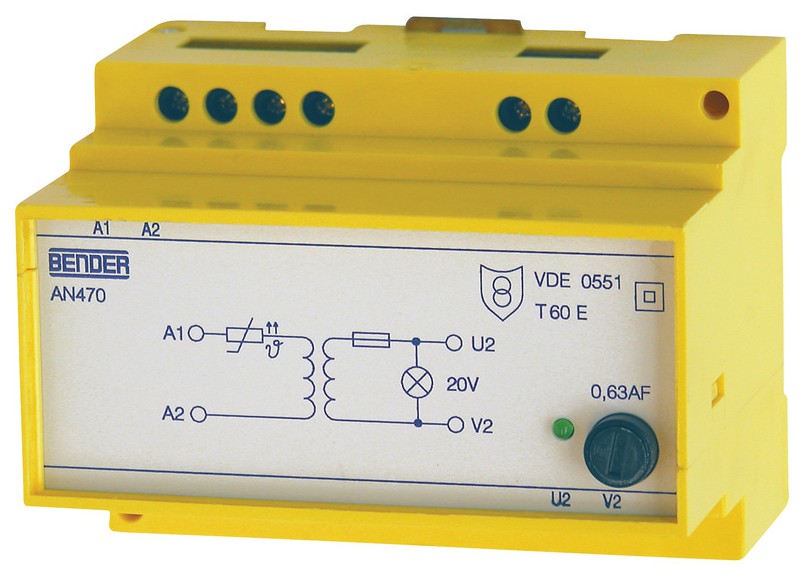

AN470 - Napájecí transformátor

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Napájecí transformátor 20 V AC

Napájecí transformátor AN470 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Nahrazeno produkty

AN450 - Napájecí transformátor
AN450Napájecí transformátor

Napájecí transformátor AN450 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC.

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Transformátor AN470 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC. Pokud je třeba napájet více panelů, je možno 2 či více zdrojů připojit paralelně.

Rozšířené informace

Popis a použití

Transformátor AN470 je určen pro napájení přístrojů firmy BENDER napětím 20 V AC. Pomocí jednoho napájecího transformátoru lze napájet max. 4 ks panelů MK2430, MK2007, max. 3 ks panelů MK800 a nebo jejich kombinaci. Pokud je třeba napájet více panelů, je možno 2 či více zdrojů připojit paralelně.

Funkce

Pokud připojíte některý ze signalizačních panelů MK2430, MK2007 nebo MK800 k hlídači izolace isoMED427P, musí se panel napájet z přídavného zdroje napětí 20 V. Zdroj AN470 slouží k napájení až 4 ks panelů. Primární napětí 230 V AC se přivádí na vývody A1/A2. Výstupní napětí 20 V AC je na vývodech U2/V2. Sekundární obvod je chráněn interním PTC. Pracovní LED (zelená) "ON/ZAPNUTO" svítí v případě, že je zařízení v provozu.

Provedení a konstrukce

Montáž je možná na DIN lištu v souladu s IEC 60715, do rozvaděčů v souladu s DIN 43 871 nebo montáž pomocí šroubů.

Rozměry pouzdra X470

Rozměry pouzdra X470

Údaje pro objednávku

Typ Jm. napájecí napětí Us Jm. výstupní napětí Objednací číslo
AN470 AC 230 V, 50...60 Hz AC 20 V, 50...60 Hz B924188
Další typy na dotaz

Technické údaje

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 4 kV
Parametry napájení
Jmenovité napájecí napětí Us viz údaje pro objednávku
Jmenovitý kmitočet napájecího napětí Us viz údaje pro objednávku
Rozsah pracovního napětí 0,85...1,1 US
Sekundární napětí AC 20 V
Jmenovitý kmitočet 50...60 Hz
Max. zátěž sekundárního obvodu ≤ 10 VA
Všeobecná data
Typ připojení vodičů šroubové svorky
Pracovní teplota okolí -5...50 °C
Skladovací teplota -25...60 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí, vnitřní součásti (DIN EN 60529) IP50
Stupeň krytí, svorky (DIN EN 60529) IP20
Materiál pouzdra polykarbonát
Samozhášivost UL94V-0
Rychlá montáž na DIN lištu dle IEC 60715
Hmotnost ≤ 560 g
Pouzdro X470
