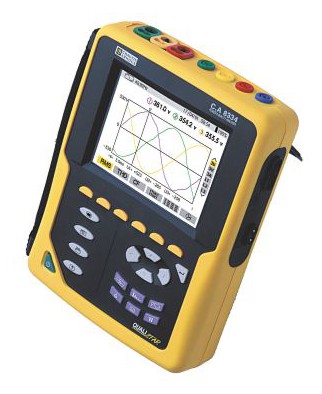

C.A 8334 - Třífázový analyzátor elektrických sítí
Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí s 6 pracovními režimy.
Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí s 6 pracovními režimy.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.
Nahrazeno produkty
C.A 8333
Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí se 7 pracovními režimy, intuitivním ovládáním a zpracováním naměřených dat. USB, paměť, přenos dat do PC v reálném čase
Popis výrobku
- Měření TRMS napětí a proudu (AC+DC) až do 6500 A / 960 V
- Analýza harmonické složky proudu, napětí a výkonu
- Měření činného, zdánlivého a jalového výkonu, energie a cos φ
- Dlouhodobé sledování až 22 parametrů sítě
- Strukturované české menu a přehledný ovládací panel zajišťuje jednoduchou obsluhu a efektivní práci
- Barevný displej, optické rozhraní RS 232 a výkonný uživatelský SW v českém jazyce
- Nízká hmotnost analyzátoru
Rozšířené informace
Charakteristika
| Režim měření (základní) |
| Měření TRMS napětí a proud (AC + DC) až do 6500 A / 960 V, PEAK U a I, f |
| Výpočet In (proud neutrálního vodiče), AVG (průměrných hodnot), THD, CF, PST - Flicker, KF, DF, f, nesymetrie mezi fázemi |
| Zobrazení: ocsiloskopický graf, tabulka, Fresnelův diagram |
| Režim harmonické analýzy |
| Analýza harmonické složky proudu, napětí a výkonu |
| Výpočet hodnoty jednotlivých harmonických až do 50-té (v % a RMS) a jejich fázového posunu vůči základní harmonické. Umožňuje zobrazení a výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče. |
| Režim výkonové analýzy |
| Umožňuje měření činného, zdánlivého a jalového výkonu, energie a cos φ |
| Režim sledování přechodných dějů |
| Tento režim umožňuje zachytit přerušení dodávky elektrické energie, špičky, zapínací proudy atp. Spouští se při překročení nastavené meze. Vzorkovací kmitočet 12,8 kHz. Funkce ZOOM. |
| Režim záznamu |
| V tomto režimu je možno dlouhodobě sledovat až 22 parametrů sítě (nastavitelný START, STOP, perioda vzorkování) |
| Režim alarmů |
| Registrace překročení nastavených mezí |
Technické údaje
| Měření proudu TRMS (AC+DC) | |
| Rozsah | dle použitého převodníku |
|---|---|
| Kimitočet | 10...70 Hz |
| Přesnost | ±0,5 % z č.h. + 0,2 A (bez převodníku) |
| Měření napětí TRMS (AC+DC) | |
| Sdružené | 10...960 V |
| Fázové | 6...480 V |
| Kmitočet | 10...70 Hz |
| Přesnost | ±0,5 % z č.h. +0,2 V |
| Obecné vlastnosti | |
| Zobrazení | barevný LCD 320×40 bodů |
| Paměť | 4 MB |
| El. bezpečnost | ČSN EN 61010 / CAT III-2, 600 V |
| Standardy | EN 50160, IEC 61000-4-7/15/30 |
| Napájení | z elektrické sítě 230/110 V, dobíjitelné NiMH baterie 9,6 V |
| Rozměry | 240×180×55 mm |
| Hmotnost | 2,1 kg |
