Nové přístoje BENDER pro speciální aplikace
Datum: 07.01.2010

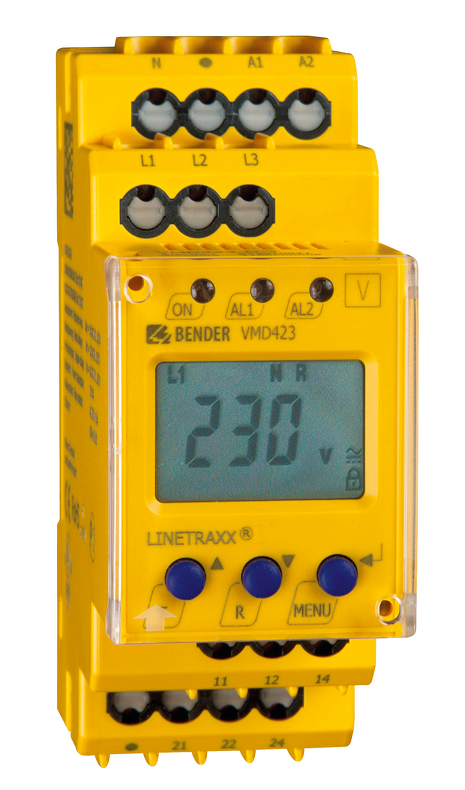

Firma BENDER přináší na trh nová zařízení pro zajištění bezpečnosti v solárních aplikacích. Jedná se především o hlídač izolačního stavu IRDH275 pro monitorování v sítích s vysokou hodnotou svodové kapacity. Dále jsou to nová napěťová a frekvenčí monitorovací relé VMD423 a VMD423H v souladu s požadavky energetiky PPDS pro 1. a 2. stupeň ochran.Monitor podpětí a přepětí v třífázových střídavých sítích od 10 do 500 V
- Monitorovací relé splňuje požadavky PPDS (Pravidla provozování distribučních soustav) pro ochrany 1. a 2. stupně
- Tovární přednastavení parametrů podle normy DIN VDE 0126-1-1
- Monitorování podpětí < U, přepětí > U1, přepětí > U2, podfrekvecne < f a nadfrekvence > f
- Monitorování přepětí U2 průměrné hodnoty 10 mintového intervalu naměřených hodnot
- Měření skutečné efektivní hodnoty AC TRMS
- Hodnota reakce AC 10...500 V / 288 V, 40...65 Hz
- Další monitorovné parametry jsou asymetrie ASY, výpadek a sledu fází PHS a automonitorování funkce přístroje CHYBA
- Možnost nastavení zpoždení při spuštění, reakce a uvolnění v rozsahu 0,0...300 s
- Dvě oddělená ALARM relé s nastavitelným režimem N/C nebo N/O
- Doba reakce výstupních relé < 80 ms
- LED indikace poruchových stavů a paměť poruchy
- Možnost ochrany nastavení přístroje pomocí hesla a zaplombování krytu
Parametry ochran podle PPDS - Příloha 4:
| Funkce | Rozsah nastavení |
Příklad nastavení |
Časové zpoždění |
Příklad nastavení |
| Podpětí 1.stupeň U < | 0,7 Un až 1,0 Un | 90 % Un | t (U<) | 0,5 s |
|---|---|---|---|---|
| Podpětí 2.stupeň U << |
0,7 Un až 1,0 Un | 80 % Un | t (U<<) | 0,1 s |
| Přepětí 1.stupeň U > |
1,0 Un až 1,2 Un | 110 % Un | t (U>) | 0,5 s |
| Přepětí 2.stupeň U >> |
1,0 Un až 1,2 Un | 120 % Un | t (U>>) | 0,1 s |
| Podfrekvence 1.stupeň f < | 48 Hz až 50 Hz | 49,8 Hz | t (f<) | 0,5 s |
| Podfrekvence 2.stupeň f << |
48 Hz až 50 Hz | 49,5 Hz |
t (f<<) | 0,1 s |
| Nadfrekvence f > |
50 Hz až 52 Hz | 50,2 Hz |
t(f>) | 0,5 s |
Údaje byly převzaty z "Pravidla provozních distribučních sosustav - Příloha 4 - Pravidla pro paralelní provoz zdrojů se sítí provozovatele distribuční sosutavy" (Kapitola 8 - Ochrany). Více informací zde.

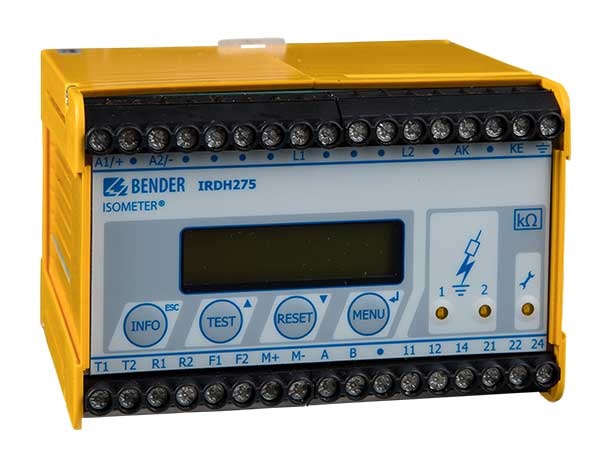

Hlídač izolačního stavu AC, DC a AC+DC IT sítí v solárních aplikacích nebo aplikacích s vysokou hodnotou svodové kapacity
- Měřicí princip AMPSTEP
- Přístroj s automatickým přizpůsobením měřicího napětí podmínkám systému až do svodové kapacity 999 µF
- Napěťový rozsah AC, 3 (N)AC 0...793 V, DC 0...650 V
- Frekvenční rozsah DC, 0,2...460 Hz
- Pomocí vazebních členů lze přístroj aplikovat i na systémy s vyšším napětím
- Dvě nastavitelné hodnoty reakce v rozsahu 1 kΩ ... 10 MΩ
- Dvě výstupní přepínací relé nastavitelné N/C nebo N/O
- Verze "B" se sběrnící BMS a možností vzájemného propojení hlídačú řady IRDH
- Verze "W" s vyšší otřesuvzdorností a seismickou odolností
Monitor podpětí a přepětí v třífázových střídavých sítích od 10 do 500 V
- Monitorovací relé splňuje požadavky PPDS (Pravidla provozování distribučních soustav) pro ochrany 1. a 2. stupně
- Tovární přednastavení parametrů podle normy DIN VDE 0126-1-1
- Monitorování podpětí < U, přepětí > U1, přepětí > U2, podfrekvecne < f a nadfrekvence > f
- Monitorování přepětí U2 průměrné hodnoty 10 mintového intervalu naměřených hodnot
- Měření skutečné efektivní hodnoty AC TRMS
- Hodnota reakce AC 10...500 V / 288 V, 40...65 Hz
- Další monitorovné parametry jsou asymetrie ASY, výpadek a sledu fází PHS a automonitorování funkce přístroje CHYBA
- Možnost nastavení zpoždení při spuštění, reakce a uvolnění v rozsahu 0,0...300 s
- Dvě oddělená ALARM relé s nastavitelným režimem N/C nebo N/O
- Doba reakce výstupních relé < 80 ms
- LED indikace poruchových stavů a paměť poruchy
- Možnost ochrany nastavení přístroje pomocí hesla a zaplombování krytu
Parametry ochran podle PPDS - Příloha 4:
| Funkce | Rozsah nastavení |
Příklad nastavení |
Časové zpoždění |
Příklad nastavení |
| Podpětí 1.stupeň U < | 0,7 Un až 1,0 Un | 90 % Un | t (U<) | 0,5 s |
|---|---|---|---|---|
| Podpětí 2.stupeň U << | 0,7 Un až 1,0 Un | 80 % Un | t (U<<) | 0,1 s |
| Přepětí 1.stupeň U > | 1,0 Un až 1,2 Un | 110 % Un | t (U>) | 0,5 s |
| Přepětí 2.stupeň U >> | 1,0 Un až 1,2 Un | 120 % Un | t (U>>) | 0,1 s |
| Podfrekvence 1.stupeň f < | 48 Hz až 50 Hz | 49,8 Hz | t (f<) | 0,5 s |
| Podfrekvence 2.stupeň f << | 48 Hz až 50 Hz | 49,5 Hz | t (f<<) | 0,1 s |
| Nadfrekvence f > | 50 Hz až 52 Hz | 50,2 Hz | t(f>) | 0,5 s |
Údaje byly převzaty z "Pravidla provozních distribučních sosustav - Příloha 4 - Pravidla pro paralelní provoz zdrojů se sítí provozovatele distribuční sosutavy" (Kapitola 8 - Ochrany). Více informací zde.
Hlídač izolačního stavu AC, DC a AC+DC IT sítí v solárních aplikacích nebo aplikacích s vysokou hodnotou svodové kapacity
- Měřicí princip AMPSTEP
- Přístroj s automatickým přizpůsobením měřicího napětí podmínkám systému až do svodové kapacity 999 µF
- Napěťový rozsah AC, 3 (N)AC 0...793 V, DC 0...650 V
- Frekvenční rozsah DC, 0,2...460 Hz
- Pomocí vazebných členů lze přístroj aplikovat i na systémy s vyšším napětím
- Dvě nastavitelné hodnoty reakce v rozsahu 1 kΩ ... 10 MΩ
- Dvě výstupní přepínací relé nastavitelné N/C nebo N/O
- Verze "B" se sběrnící BMS a možností vzájemného propojení hlídačú řady IRDH
- Verze "W" s vyšší otřesuvzdorností a seismickou odolností
Související produkty
VMD423Napěťový monitor
Třifázové napěťové a frekvenční monitorovací relé pro fotovoltaické, vodní a větrné elektrárny v souladu s požadavky energetiky PPDS pro 1. a 2. stupeň ochran.
VMD423HNapěťový monitor
Třifázové napěťové a frekvenční monitorovací relé pro fotovoltaické, vodní a větrné elektrárny v souladu s požadavky energetiky PPDS pro 1. a 2. stupeň ochran. Nevyžaduje pomocné napájecí napětí.
IRDH275-49335Hlídač izolace pro aplikace s vysokou svod. kapacitou
Monitoruje izolační odpor v AC, DC a AC+DC IT sítích s hodnotou svodové kapacity do 999 μF.
