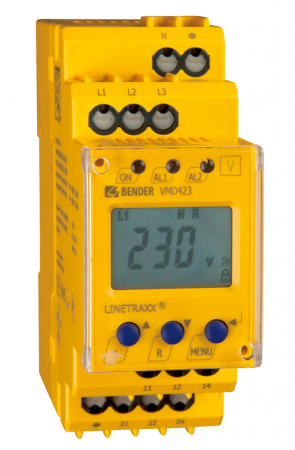

VMD423H - Napěťový monitor

Monitor podpětí a přepětí v třífázových střídavých sítích od 70 do 500 V

Třifázové napěťové a frekvenční monitorovací relé pro fotovoltaické, vodní a větrné elektrárny v souladu s požadavky energetiky PPDS pro 1. a 2. stupeň ochran. Nevyžaduje pomocné napájecí napětí.
Cena 13 330 Kč
16 129,30 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu VMD423H - Napěťový monitor (2)

Filtrace
Skladem
VMD423H-D-3 Třífázový monitor napětí 3(N)AC
Třífázový monitor napětí 3(N)AC
VMD423H-D-3
Un 3(N)AC 70...500V/288V, 40...65Hz
Us = Un
Doba reakce < 80 ms
OBJ: B93010022
Záruka: 60 m.
Skladem v GHV
skladem 8 ks
13 330 Kč/ks
16 129,30 Kč s DPH
Porovnání
+-
Košík
VMD423H-D-3 Třífázový monitor napětí 3(N)AC
Třífázový monitor napětí 3(N)AC
VMD423H-D-3
Un 3(N)AC 70...500V/288V, 40...65Hz
Us = Un
Doba reakce < 80 ms
verze B7... s pružinovými svorkami
OBJ: B73010022
Záruka: 60 m.
Není skladem
Prověříme pro Vás
13 330 Kč/ks
16 129,30 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k VMD423H - Napěťový monitor

Příslušenství - Příchytka pro šroubovou montáž
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - VMD423H-D-3
OBJ: S93010022
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Bez nutnosti pomocného napájecího napětí
  • Integrovaný záložní zdroj
  • Monitorování asymetrie, výpadku fáze a sledu fází
  • Možnost volby monitorování napětí: > U, < U nebo < U / > U
  • Nastavitelné hodnoty: zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
  • Nastavitelná hodnota hystereze spínání
  • Měření skutečné efektivní hodnoty TRMS (AC)
  • Funkce nastavení parametrů, automatické přiřazení základních parametrů
  • LED indikace POWER ON a ALARM (AL1/AL2)
  • Trvalé automonitorování funkce
  • Interní tlačítko TEST/RESET
  • Dvě oddělená ALARM relé (přiřazení ALARMu výběrem pomocí menu)
  • Nastavitelný režim N/O nebo N/C a paměť poruch
  • Možnost ochrany nastavení přístroje pomocí hesla
  • Možnost zaplombování krytu
  • Digitální indikace měřené hodnoty na LC displeji
  • Zobrazení kmitočtu monitorované sítě
  • Pouzdro 2 modulární (šíře 36 mm)
  • Připojení vodičů pomocí šroubových nebo pružinových svorek

Rozšířené informace

Třífázové monitorovací relé VMD423H je určeno pro monitorování napětí a frekvence dle normy DIN VDE 0126-1-1 v sítích s výkonem > 30 kW. Použití v kombinovaných tepelných a energetických systémech, solárních, vodních a větrných elektrárnách. Přístroj nepřetržitě monitoruje podpětí, přepětí, nadfrekvenci a podfrekvenci v 3(N)AC rozvodných sítích. V případě překročení mezních hodnot dle normy DIN VDE 0126-1-1 sepnou výstupní relé v čase menším než 80 ms. Přepětí U2 je vyhodnoceno jako průměrná hodnota z naměřených hodnot 10 minutového intervalu. Relé měří skutečnou efektivní hodnotu napětí TRMS. Monitoruje taky asymetrii, výpadek a sled fází. Mezní hodnoty pro monitorování jsou přednastaveny podle normy DIN VDE 0126-1-1 a chráněny heslem. Změna nastavení je umožněna pouze po zadání platného hesla. Okamžité hodnoty jsou nepřetržitě zobrazovány na LC displeji. Naměřená hodnota, která způsobí spuštění alarmu, je uložena do paměti. Pro obě relé lze nastavit zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění. Tato nastavení přispůsobují relé podmínkám dané sítě a umožňují se vyhnout různým přechodovým jevům. Zařízení nevyžaduje pomocné napájecí napětí, je napájeno z monitorovaného systému a rovněž využívá interní záložní zdroj.

Aplikace

  • Monitorování a řízení automaticky přepínaných paralelních systémů pro dodávání elektrické energie do rozvodných sítí NN
  • Aplikace podle normy DI VDE 0126-1-1 (VDE 0126-1-1): 2006-02
  • Univerzální použití pro monitorování ve fotovoltaických aplikacích, větrných a vodních elektrárnach a kombinovaných tepelných energetických systémech s výkonem > 30 kW

Funkce

Po připojení napájecího napětí je aktivováno zpoždění při spuštění t. Případné změny naměřené hodnoty v tomto časovém intervalu nemají vliv na stav ALARMů a spínacích kontaktů. Zařízení je vybaveno několika samostatnými měřicími kanály (přepětí, podpětí, nadfrekvence a podfrekvence). Když naměřená hodnota překročí hodnotu reakce nebo klesne pod nastavenou hodnotu reakce, je aktivováno zpoždění reakce ton1/2. Jakmile uplyne toto zpoždění, sepnou relé ALARM a výstražné LED diody ALARM se rozsvítí. Jakmile naměřená hodnota klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění toff. Po skončení tohoto zpoždění toff přepnou ALARM relé zpět do výchozího stavu. V případě, že je aktivována paměť poruchových stavů, zůstane ALARM relé ve stavu ALARM, dokud není tento stav změněn tlačítkem RESET. Díky internímu záložnímu zdroji přístroj zajišťuje příslušná funkční zpoždění i v případě kompletní poruchy monitorovaného systému.

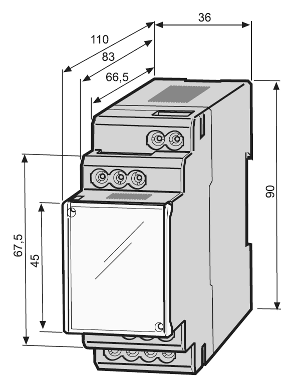

Rozměry pouzdra XM421

Rozměry pozdra XM421

Technické údaje

Izolace dle IEC 60664-1 / IEC 60664-3
Jmenovité napětí izolace AC 400 V
Jmenovité pulsní zkušební napětí 4 kV
Ochranné oddělení (zvýšená izolace) mezi (N, L1, L2, L3)-(11, 12, 14)-(21, 22, 24)
Test dielektrika podle IEC61010-1
(N, L1, L2, L3) - (11, 12, 14) 3,32 kV
(N, L1, L2, L3) - (21, 22, 24) 2,21 kV
Parametry napájení
Napájecí napětí US z monitorované sítě
Vlastní spotřeba ≤ 5 VA
Měřicí obvod
Měřicí rozsah (TRMS) AC 0...288 V (L-N)
AC 0...500 V (L-L)
Jmenovitý kmitočet fn 40...65 Hz
Hodnoty reakce
Typ třífázové sítě 3(N)AC/3AC (od výrobce nastaveno 3AC)
Podpětí < U (ALARM 2)
(měřicí metoda: 3ph/3n)
AC 70...500 V / 70...288 V
(od výrobce nastaveno 184 V)
Přepětí > U1 (ALARM 1)
(měřicí metoda: 3ph/3n)
AC 70...500 V / 70...288 V
(od výrobce nastaveno 264 V)
Přepětí > U2 (ALARM 1)
(měřicí metoda: 3ph/3n)
AC 70...500 V / 70...288 V
(od výrobce nastaveno 253 V)
Přesnost U ±1,5 % / ±2 digity (50/60 Hz)
Hystereze U 1...40 % (od výrobce nastaveno 5 %)
Asymetrie 5...30 % (od výrobce nastaveno 30 %)
Chyba fáze podle nastavení asymetrie
Sled fází ve nebo proti směru hodinových ručiček
(nastavení od výrobce: ve směru, on)
Podfrekvence < f 45...65 Hz (od výrobce nastaveno 47,5 %)
Nadfrekvence > f 45...65 Hz (od výrobce nastaveno 50,2 %)
Rozlišení nastavení f 0,1 Hz
Hystereze f 0,1...2 Hz (od výrobce nastaveno 0,1 Hz)
Přesnost f ±0,1 % / ±1 digit
Specifické časy
Zpoždění při spuštění t 0...300 s (od výrobce nastaveno 30 s)
Zpoždění reakce ton1/2 0...300 s (od výrobce nastaveno 0,1 s)
Zpoždění uvolnění toff 0...300 s (od výrobce nastaveno 30 s)
Rozlišení nastavení t, ton1/2, toff 0,1 s (0...10 s)
1,0 s (10...99 s)
10 s (100...300 s)
Doba reakce kontaktu tae pro napětí ≤ 80 ms
Doba reakce kontaktu tae pro frekvenci ≤ 80 ms
Doba vybavení tan = tae + ton1/2
Doba zotavení tb ≤ 300 ms
Doba činnosti int. záložního zdroje ≥ 2,5 s
Doba dobíjení int. záložního zdroje ≤ 60 s
Zobrazení, paměť
Zobrazení multifukční LC displej, nepodsvětlený
Rozsah zobrazení U AC 0...500 V
Paměť naměřených hodnot 1 naměřená hodnota
Heslo Off / 0...999 (od výrobce nastaveno Off)
Paměť chyb, ALARM relé On / Off / Con (od výrobce nastaveno On)
Spínací obvody
Spínací prvky dvě relé (K1,K2) s 1 přepínacím kontaktem
Princip N/C nebo N/O (od výrobce nastaveno N/C)
K2: CHYBA, < U / > U1 / > U2 / < f / > f / ASY /
/PHS / SAL / N/C
K1: < U / > U1 / < f / > f /  SAL, N/C
Minimální zátěž kontaktu 1 mA při AC/DC > 10 V
Všeobecná data
Typ připojeni šroubové (B9) nebo pružinové (B7) kontakty
Pracovní teplota okolí -25...55 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí, vnitřní součásti (DIN EN 60529) IP 30
Stupeň krytí, svorky (DIN EN 60529) IP 20
Materiál pouzdra polykarbonát
Třída hořlavosti UL94 V-0
Rychlá montáž na DIN lištu dle IEC 60715
Uchycení pomocí šroubů 2 × M4 s montážní svorkou
Hmotnost ≤ 240 g
Pouzdro XM421
